Installationsanvisning
Toaletten kan endast monteras mot en vertikal
yttervägg.
1. Ta ut toaletten ur lådan.
2. Ta ut plastpåsen med de lösa delarna. l denna påse
finns även bruksanvisningen och locket till
tömningsröret.
3. Läs först bruksanvisningen noga för att göra dig
förtrogen med de olika delarnas benämningar.
4. Lyft upp den gula spärren och ta ut avfallstanken
(se ritning 3).
5. Ta ut fastsättningslisten och skruvarna under
avfallstanken .
6. Ta bort duschkaret, om det är användbart, eller
justera karet så att C-200 kan passas in.
7. Placera toaletten på rätt plats och kontrollera att
toalettlocket går att öppna helt. Märk ut toalettens
kontur med en penna på bakväggen. Om det finns
en matta, får man hålla i minnet att den pressas
ihop när någon sitter pa toaletten. (Tips: Sitt på
toaletten när Du märker ut konturen.) Ta bort
toaletten.
8. Placera mall nr 1 över toalettens kontur. Använd
prylen till att märka ut hålen för fastsättningslisten
(ritning 4).
9. Borra två hål med 3 mm diameter från insidan på
husvagnsväggen. Placeringarna framgår av mallen.
Ta bort mallen.
10. Sätt fast mall nr 2 på husvagnens utsida med två
skruvar i de forborrade hålen. Mall nr 2 används för
att kontrollera avståndet på 20 mm (från dekorlist på
husvagnens sida/hjulhuset till öppningen) (se ritning
5 och 6).
11. Ersätt mall nr 2 med mall nr 3 och dra konturen runt
den med en märkpenna för att ange skärlinjen (se
ritning nr 7).
12. Ta bort mall nr 3 och klistra maskeringstejp på
skärlinjens inner- och yttersida.
13. Borra ett hål pa 8 mm diameter på insidan av
skärlinjen (undertill) så att man kan sticka in sågen
(se ritning 8).
14. Gör urtaget med en elektrisk såg. Se till att
sågningen blir alideles rak (se ritning 9).
15. Kontrollera om dörramen passar in i öppningen.
16. Gör den träram som skall placeras runt
dörröppningen för att förstärka väggen och fästa in
dörren (se ritning 10). Ramen limmas fast för extra
stadga (se ritning 11) .
17. Skruva fast fastsättningslisten mot bakväggen med
4 x 13 mm skruvar (se ritning 12).
18. Montera det anpassade eller nya duschkaret.
19. Innan toaletten C-200 CS sätts på plats måste
elanslutningen vara gjord.

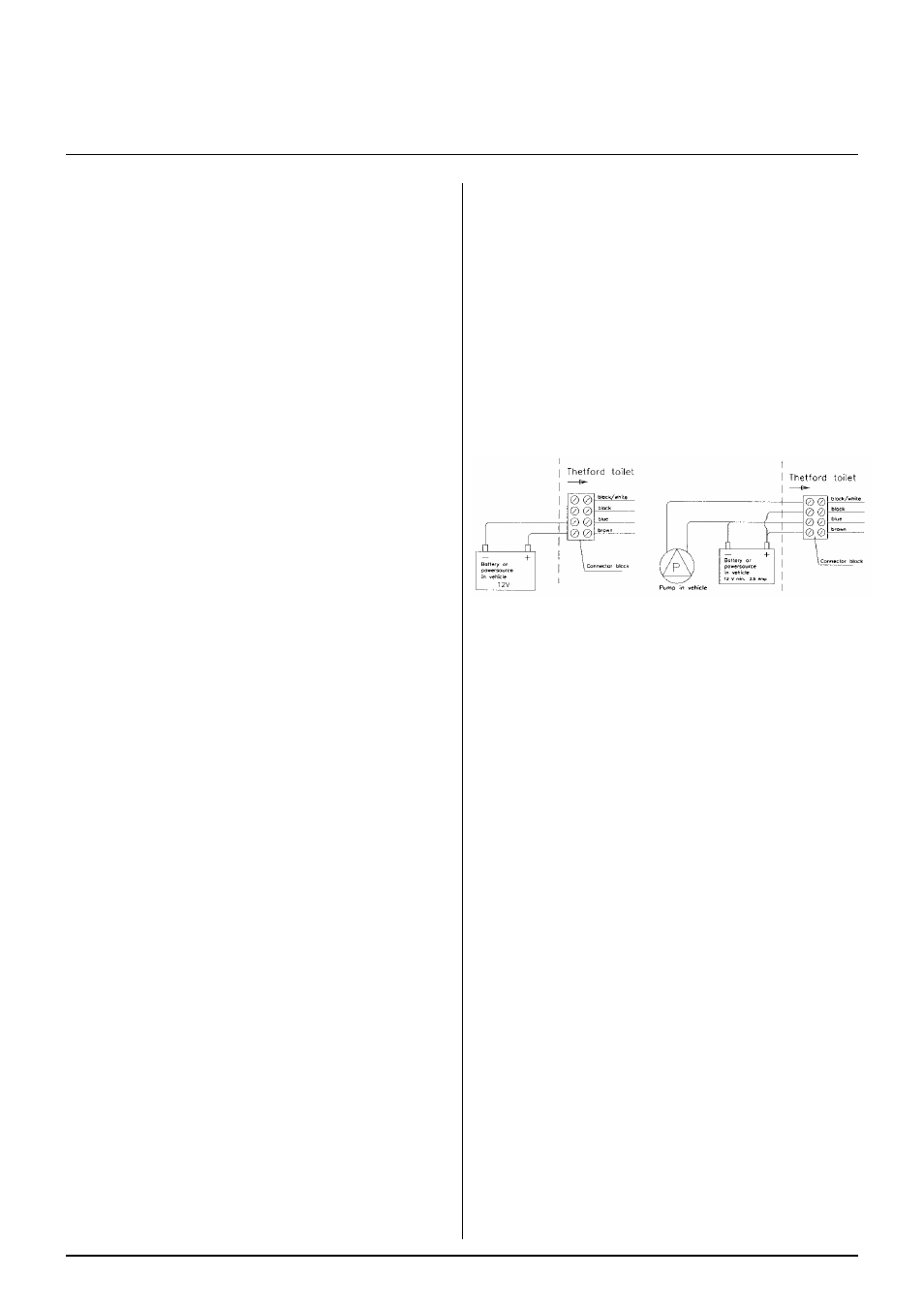

Om toaletten ansluts till ett trycksystem:
Brun tråd är positiv.
Blå tråd är negativ.
Svart tråd kopplas inte. Ritning 19A.
Svart/vit tråd kopplas inte.
Om toaletten ansluts till ett vattensystem som inte
är ett trycksystem:
Brun tråd ar positiv.
Blå tråd ar negativ.
Svart tråd är positiv. Ritning 19B.
Svart/vit tråd till +kopplingen på pumpen.
19A. 19B.
20. Före montaget måste toaletten anslutas till
vattensystemet. Använd en slangkoppling för detta.
(Slangens innerdiameter är 10 mm). Fäst slangen
med en slangklämma (se ritning 13).
21. Placera toaletten där den skåll sta (se ritning 14) och
skruva fast den i golvet med fyra skruvar (4,5 x 55).
22. Tiliverka ett dörrblad av den utsågade panelen från
husvagnsväggen med hjälp av mall 4A eller 4B,
beroende på om dörren ar höger- eller
vänsterupphängd. Se till att dekoren på panelen
stämmer överens med den som finns på husvagnen
(se ritning 15).
23. Fyll skåran i serviceluckan med tåtningsmassa (16).
Montera clipsen på den inre fästramen, notera place-
ringen av de två clips som är märkta med pilar (se
ritning 17). Montera därefter den inre ramen i den yttre.
Fyll i skåran i ramen som skall placeras i öppningen
(=3) med tätningsmassa (se ritning 18), placera den
kompletta dörren mot husvagnens yttervägg och sätt
fäst den med 9 plåtskruvar (4,2 x 12,5 mm).
24. Täta utrymmet mellan dörr och toalett från utsidan.
Täta även springorna mellan toalett och sidoväggar,
mellan toalett och bakvägg samt mellan toalett och
duschkar (eller golv). (Se ritningarna 19 och 20).
