Installatie instructies

Het toilet kan alleen gemonteerd worden tegen een

verticale achterwand.

Wanneer deze ontbreekt moet een verticale wand

gemaakt worden.

1. Neem het toilet uit de doos.

2. Neem het plastic zakje met de losse onderdelen uit

de doos. In dit zakje vindt u o.a. de gebruiks-

aanwijzing en de dop van de schenktuit van de

afvaltank.

3. Lees eerst de gebruiksaanwijzing goed door om

vertrouwd te raken met de namen van de

verschillende onderdelen.

4. Trek de gele vasthoudklem omhoog en verwijder de

afvaltank uit het toilet (zie tek. 3).

5. Onder de afvaltank, in het toilet, vindt u de

bevestigingsstrip en de bevestigingsschroeven.

Verwijder deze.

6. Verwijder indien nodig de douchebak, of pas deze

zodanig aan dat de Cassette C-200 erin past.

7. Plaats het toilet op de juiste plaats en zet de deksel

omhoog om de benodigde verticale ruimte te

controleren. Teken de omtrek van het toilet met

potlood op de achterwand. In geval er vloer-

bedekking aanwezig is: houd er rekening mee dat

vloerbedekking indrukt wanneer men op het toilet

plaats neemt. (Tip: ga op het toilet zitten tijdens het

aftekenen van de contouren.) Verwijder vervolgens

het toilet.

8. Plaats sjabloon nr. 1 over de getekende contouren

van het toilet. Markeer met een priem de gaten van

de bevestigingsstrip (zie tek. 4).

9. Boor vanuit de binnenkant van het voertuig twee

gaten met een diameter van 3 mm door de wand

van het voertuig. De boorposities worden

aangegeven door het sjabloon.

Verwijder nu het sjabloon.

10. Plaats sjabloon nr. 2 aan de buitenkant van het

voertuig met behulp van 2 schroeven in de

voorgeboorde gaten. Sjabloon nr. 2 dient ervoor de

20 mm afstand vanaf sierlijst wielkast / achterwand

voertuig tot opening te controleren (zie tek. 5 + 6).

11. Vervang hierna sjabloon nr. 2 door nr. 3 en omlijn

sjabloon nr. 3 met een stift om zo de snijlijn aan te

geven (zie tek. 7).

12. Verwijder sjabloon nr. 3 en plak beschermingstape

aan de binnen- en buitenkant van de snijlijn om

krassen door de decoupeerzaag te voorkomen.

13. Boor een gat, 8 mm diameter, aan de binnenkant

van de snijlijn (onderaan) om de zaag in te stellen

(zie tek. nr. 8).

14. Maak de uitsnede met een decoupeerzaag. Zorg

ervoor dat het uitzagen loodrecht geschiedt (zie tek.

nr. 9).

15. Controleer of het deurframe in de opening past.

16. Maak het raamwerk voor een stevige bevestiging

van de deur. Het raamwerk wordt als versteviging in

de wand rondom de deuropening gebracht (zie tek. 10).

Lijm het raamwerk in, ter extra versteviging (zie 11).

17. Schroef de bevestigingsstrip tegen de achterwand,

gebruikmakend van de meegeleverde 4 x 13 mm

schroeven (zie tek. 12).

18. Installeer de aangepaste of nieuwe douchebak.

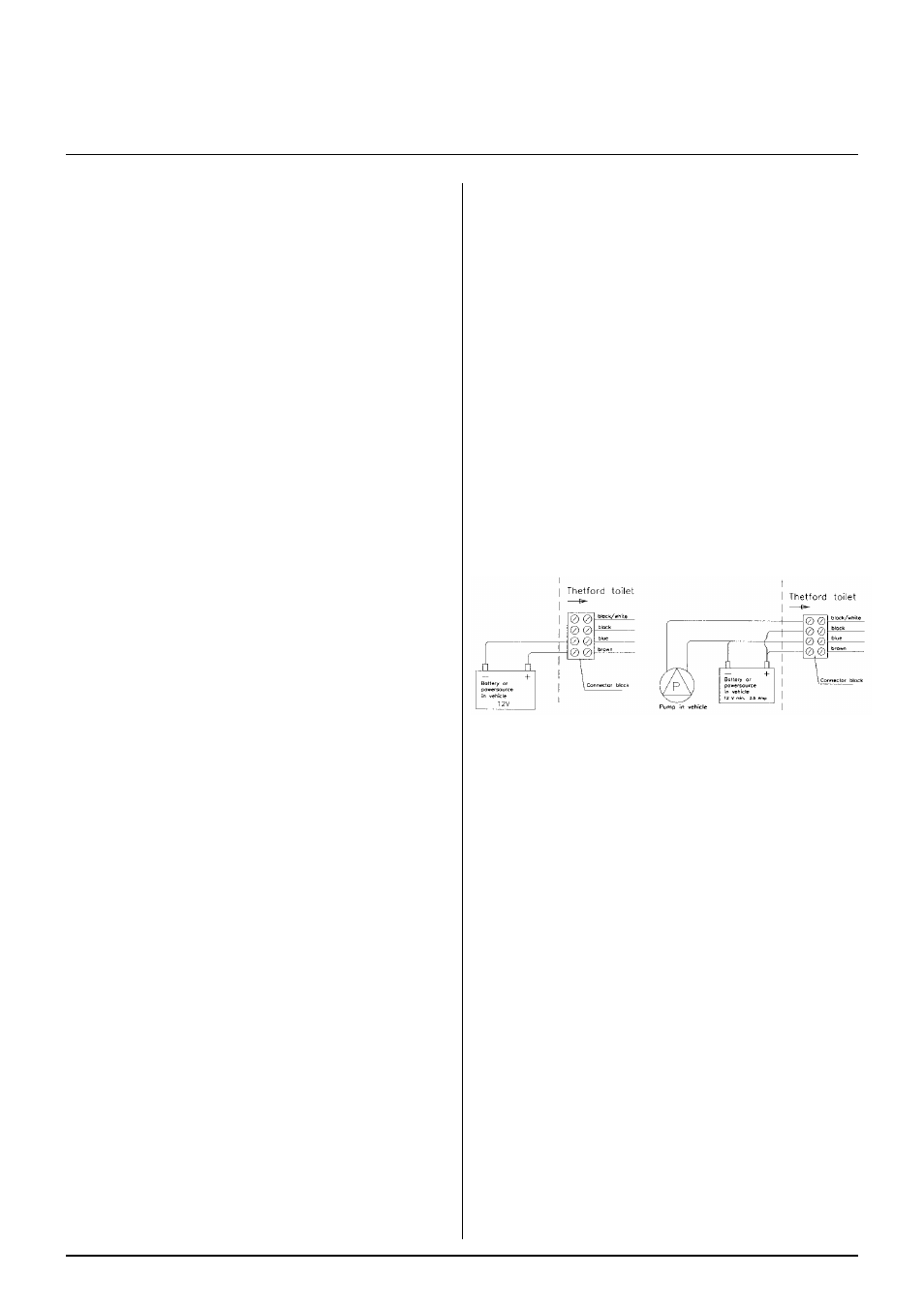

19. Alvorens het toilet te plaatsen moet de elektrische

verbinding tot stand gebracht worden.

Indien het toilet op een druksysteem aangesloten

wordt:
Bruine draad is positief

Blauwe draad is negatief

Zwarte draad niet aansluiten

Zie tek. 19A.

Zwart/witte draad niet aansluiten

Indien het toilet aangesloten wordt op een water-

systeem wat geen druksysteem is:
Bruine draad is positief

Blauwe draad is negatief

Zwarte draad is positief

Zie tek. 19B.

Zwart/witte draad aansluiten aan de + aansluiting van

de pomp.

19A. 19B.

120.

Alvorens het toilet te monteren moet het toilet

op het watersysteem aangesloten worden. Gebruik

hiervoor een slangdoorvoer. De binnendiameter van

de slang is 10 mm (3/8 inch). Bevestig de slang met

behulp van een slangklem (zie tek. 13).

21. Plaats het toilet in de juiste positie (zie tek. 14) en

schroef het toilet met 4 schroeven (4.5 x 55) vast op

de vloer.

22. Maak nu het uit de wand van het voertuig uitge-

zaagde paneel op maat met beh u l p van sjabloon nr.

4A of 4B. Pas op: gebruik het juiste sjabloon! Het te

gebruiken sjabloon wordt bepaald door het rechts- of

linksom draaien van de deur. Zorg ervoor dat even-

tuele decoratiestrepen op het paneel gelijk lopen met

die van het voertuig (zie tek. 15).

23. Vul de groef in de buitendeur met kit en plaats het

paneel in de buitendeur (zie tek. 16). Druk de clips in

het binnenframe van de buitendeur, zorg ervoor dat

de twee clips welke zijn aangegeven met een pijl in

de juiste rib worden aangebracht (zie tek.17). Druk

hierna het frame in de buitendeur. Vul hierna de groef

van het frame wat in de opening geplaatst wordt met

kit (zie tek. 18). Plaats de complete deur tegen de

buitenwand van het voertuig en bevestig de deur met

9 schroeven (4.2 x 12.5 mm).

24. Kit de ruimte tussen de deur en het toilet van buitenaf

dicht. Kit eveneens de spleten tussen toilet en zij-

wanden, tussen toilet en achterwand en tussen toilet

en douchebak (of vloer) dicht (zie tek. 19 + 20). Het

toilet is nu geïnstalleerd.
