Istruzioni di montaggio
La toilette può essere montata solo contro una parete
posteriore perfettamente verticale.
1. Estrarre la toilette dalla scatola.
2. Togliere il sacchetto di plastica contenente le parti,
le istruzioni d’uso e il tappo di dosaggio.
3. Leggere le istruzioni per prendere conoscenza dei
nomi delle varie parti.
4. Spingere il supporto di bloccaggio giallo verso l’alto e
togliere il serbatoio di scarico (vedi diagramma n. 3).
5. Togliere la fascetta di fissaggio e le viti sotto il
serbatoio di scarico.
6. Togliere il piatto doccia, se presente, oppure
modificarlo per permettere il montaggio della
Cassetta C-200.
7. Posizionare correttamente la toilette e sollevare il
sedile per verificarne l’ingombro verticale. Con una
matita, tracciare il contorno della toilette sulla parete
posteriore. Se il pavimento è rivestito, ricordarsi che
il rivestimento si abbassera sotto il peso della
persona seduta sulla toilette. (Consiglio: sedere
sulla toilette quando si traccia il contorno). Togliere
la toilette.
8. Mettere la sagoma n. 1 sul contorno della toilette.
Utilizzare il punteruolo per marcare i fori da praticare
per la fascetta di fissaggio (vedi diagramma n. 4).
9. Praticare due fori del diametro di 3 mm nella parete
interna del caravan. Individuare l’esatta posizione
dove forare servendosi della sagoma. Togliere la
sagoma.
10. Fissare la sagoma n. 2 all’esterno del caravan
introducendo 2 viti nei fori precedentemente
praticati. Utilizzare la sagoma n. 2 per assicurarsi
che la distanza di 20 mm venga rispettata (dal
rivestimento della parete posteriore del caravan/dal
rivestimento del passaruota fino all’apertura-vedi
diagramma n. 5 e 6).
11. Sostituire la sagoma n. 2 con la n. 3 e tracciare il
contorno della sagoma 3 con un pennarello per
evidenziarne la linea di taglio (vedi diagramma n. 7).
12. Togliere la sagoma n. 3 e applicare del nastro
adesivo di protezione all’interno e all’esterno della
linea di taglio.
13. Praticare un foro del diametro di 8 mm all’interno
della linea di taglio (in fondo) per potervi inserire la
lama della sega (vedi diagramma n. 8).
14. Eseguire l’apertura utilizzando una sega elettrica.
Assicurarsi che il taglio sia perfettamente diritto
(vedi diagramma n. 9).
15. Controllare che lo sportellino si adatti perfettamente
all’apertura.
16. Realizzare il controtelaio in legno, che sarà montato
attorno al vano delo sportellino per rafforzare la
parete e per fissare lo sportellino stesso (vedi
diagramma n.10). II controtelaio in legno viene
incollato in modo da aumentarne la solidità (vedi
diagramma n.11).
17. Bloccare la fascetta di fissaggio sulla parete
posteriore utilizzando delle viti da 4 x 13 mm (vedi
diagramma n.12).
18. Montare il piatto doccia adattato o quello nuovo.
19. Prima di installare la Cassetta C-200 CS, procedere
all’allacciamento elettrico.

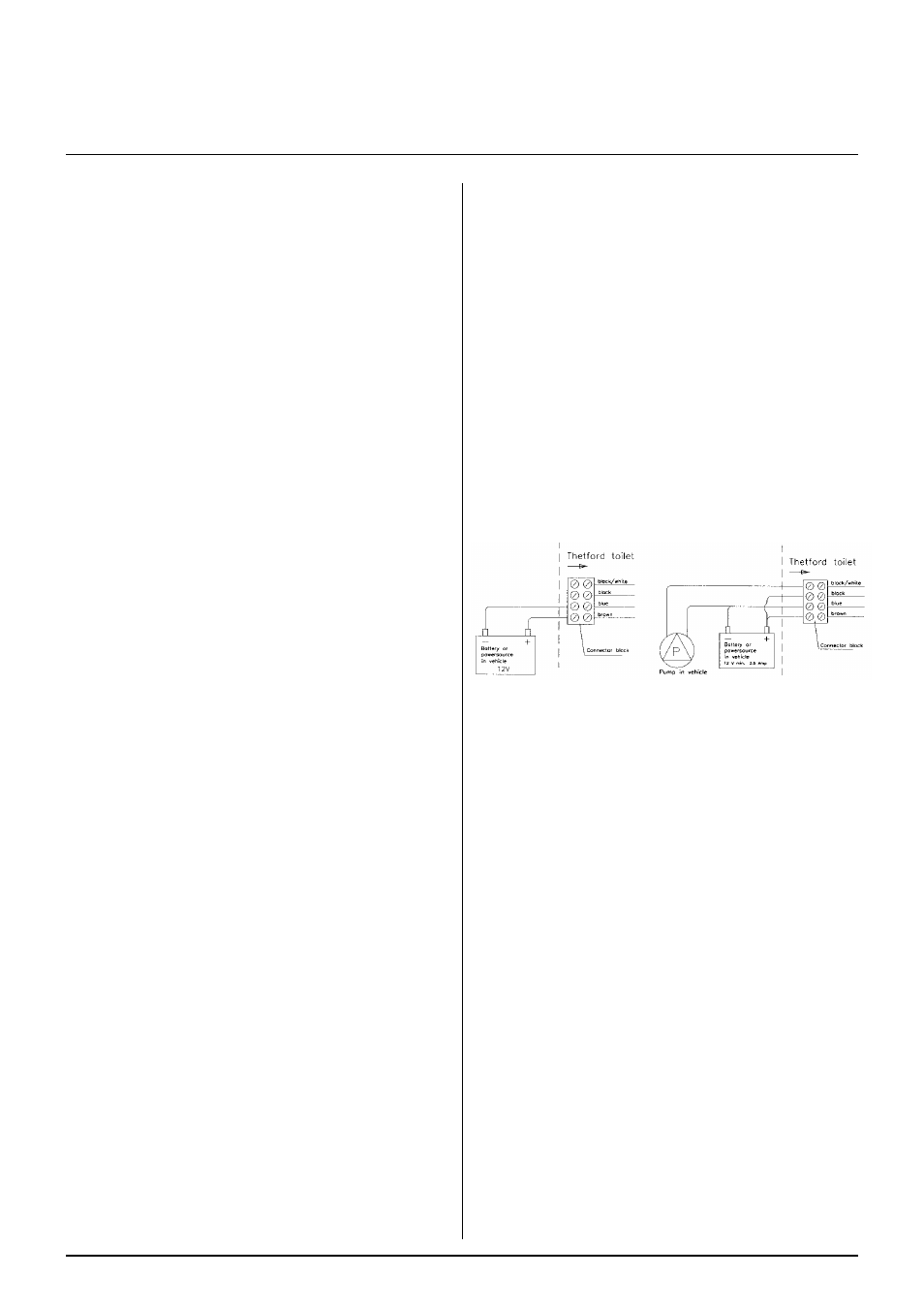

Se la toilette è collegata a un sistema di
pressurizzazione:
Il filo marrone è positivo.
II filo blu è negativo.
Non allacciare il filo nero. Diagramma 19A.
Non allacciare il filo bianco e nero.
Se la toilette è collegata a un impianto idrico non
pressurizzato:
Il filo marrone è positivo.
II filo blu è negativo.
II filo nero è positivo. Diagramma 1 9B.
Allacciare il filo bianco e nero al polo positivo (+) di
connessione della pompa.
19A. 19B.
20. Prima di installare la toilette, collegarla
all’impiantoidrico. Effettuare tale collegamento
utilizzando un raccordo a manichetta (II diametro
interno della manichetta deve essere di 10 mm).
Bloccare la manichetta con un morsetto (vedi
diagramma n.13).
21. Posizionare correttamente la toilette (vedi
diagramma n.14) e fissarla al pavimento servendosi
di 4 viti (di 4,5 x 55).
22. A questo punto, per poter montare il profilo,
tagliare il pannello dalla parete del caravan
utilizzando la sagoma numero 4A oppure 4B, a
seconda che lo sportellino venga incernieriato
a destra o a sinistra. Assicurarsi che le strisce
decorative sul pannello siano allineate con quelle
del caravan (vedi diagramma n.15).
23. Riempire la scanalatura del profilo esterno con del
silicone (vedi diagramma n. 16) e installare quindi il
pannello nel profilo stesso. Fissare i fermagli al profile
interno, assicurasi che i due fermagli con la freccia
siano montati in questo punto (vedi diagramma n. 17) e
di seguito, premere il profilo interno nel profilo esterno.
Riempire la scanalatura del profilo da inserire
nell’apertura con del silicone (vedi diagramma n. 18),
posizionare il gruppo completo dello sportellino sulla
parete esterna del caravan e quindi fissare lo sportellino
con 9 viti per lamiera (4,2 x 12,5 mm).
24. Sigillare le fessure fra la toilette e lo sportellino
dall’esterno. Inoltre sigillare le fessure fra la toilette
e le pareti laterali, fra la toilette e la parete
posteriore e fra la toilette e il piatto doccia (o il
pavimento) (vedi diagramma n. 19 e 20).
