Installationshandbuch

Einbausätze PR 6002

Sartorius

DE-19

4.3

Montage

4.3.1 PR 6002/02S, ../03S

Hinweis:

Die folgenden Arbeitsschritte müssen an allen Auflagepunkten des
Wägeobjektes (z. B. Behälter) durchgeführt werden!

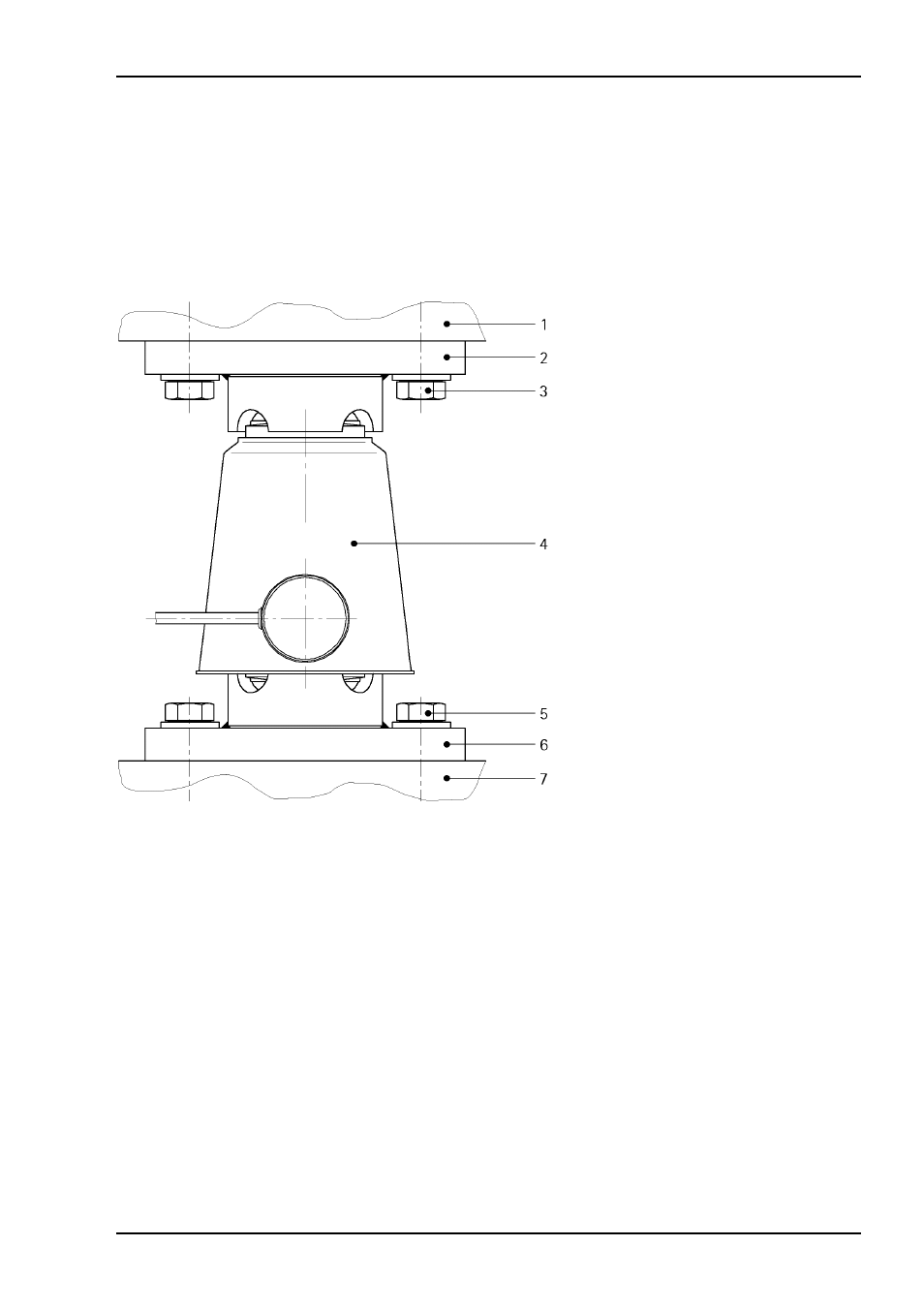

• Einbausatz auf das Fundament (7) stellen und die Schrauben (5) leicht anziehen.
• Wägeobjekt (1) auf den Einbausatz stellen und über die Bohrungen ausrichten.
• Die Scheiben so über die Bohrungen ausrichten, dass diese abgedeckt sind.
• Die Schrauben (3) der oberen Montageplatte (2) und die Schrauben (5) der unteren Montageplatte (6)

mit empfohlenem Moment festziehen, siehe Kapitel 4.2.

• Wägeobjekt (1) mit entsprechender Hebevorrichtung ca. 5 mm anheben.
• Wägezellensitz in den beiden Druckstücken reinigen.
• Kontaktflächen zwischen Wägezelle/Druckstücke mit ausreichend Fett versehen.
• Wägezelle (4) mit Montagehilfe positionieren und einbauen, siehe Kapitel 2.4.
• Wägeobjekt (1) mit entsprechender Hebevorrichtung wieder auf den Einbausatz absenken.
• Montagehilfe entfernen, siehe Kapitel 2.4.
