63 62
Montage du cinéma
maison La-Z-Time MD
- Pour réduire les risques de blessures :
• Ne pas faire fonctionner le meuble avant d’avoir installé et bloqué le dossier.
1. Installer les dossiers.
• Déposer le dossier sur le bras de la charpente (F IGURE 1). Soulever légèrement
le dossier et aligner les fixations de l’intérieur du dossier avec les fixations
de la charpente.
• Faire basculer le dossier sur la charpente en vous assurant que les fixations
du dossier et de la charpente sont entièrement engagées.
• Pour vérifier que le dossier est installé correctement avec les deux jeux
de fixations bien engagés, vous tenir debout derrière le fauteuil et bouger
le dossier d’un côté à l’autre. Si un ou deux côtés sortent de leur position,
les fixations ne sont pas engagées. Dans ce cas, retirer le dossier et répéter
les étapes ci-dessus. Voir la position correcte des fixations engagées à
la figure 2.
• Si vous n’arrivez pas à installer correctement le dossier, communiquer
avec votre détaillant La-Z-Boy MD pour obtenir de l’aide.
• Bloquer les fixations en poussant sur les leviers de blocage avec un tournevis
pour écrous à fente. Faire de même pour chaque fixation (F IGURE 3). Les fixations
doivent être bien bloquées pour que le meuble fonctionne correctement.
• Resserrer avec soin le revêtement du dossier. Appuyer fermement le ruban
d’attache du revêtement du dossier sur le ruban d’attache au bas de la
charpente arrière du siège (F
IGURES 1 et 4).
- Pour réduire les risques de blessures
graves :
• Déplacer le meuble avec soin. Avant de le soulever, bloquer le mécanisme
pour l’empêcher de s’ouvrir ou de bouger. Ne jamais déplacer le meuble
par le mécanisme, le repose-pieds, la poignée, le dossier inclinable ou la
base pivotante. Déconnecter les modules. Ne saisir que les pièces inamovibles.
• Prévoir un parcours sans obstructions pour faire fonctionner le dossier et
le repose-jambes. Placer les tables et les carpettes assez loin pour que le
repose-jambes puisse s’ouvrir complètement sans frottement ni obstruction.
2. Disposer les modules dans l’endroit désiré.
3. Les meubles à traverse de base en métal sont munis de patins réglables. Vous assurer
que les patins sont réglés à une hauteur qui offre un parcours libre pour faire
fonctionner le repose-pieds (voir la section Comment disposer vos meubles).
• Chaque patin est fixé à la traverse par un contre-écrou et une rondelle-
frein sur le dessus du loquet de verrouillage et un contre-écrou sur le bas
de la traverse de base (F
IGURE 5). Desserrer le contre-écrou qui se trouve
sur le dessus du loquet de verrouillage.
• Retenir le contre-écrou du dessus et tourner le patin dans le sens horaire
pour faire descendre le meuble ou dans le sens anti-horaire pour le faire
monter à la hauteur voulue.
• Resserrer le contre-écrou du bas sur la traverse de base et resserrer le
contre-écrou du dessus sur le loquet de verrouillage.
• Se reporter aux instructions de nettoyage du porte-tasse et du plateau à
casse-croûte pour l’entretien et le nettoyage.
(suite page 16)
AVERTISSEMENT
AVERTISSEMENT

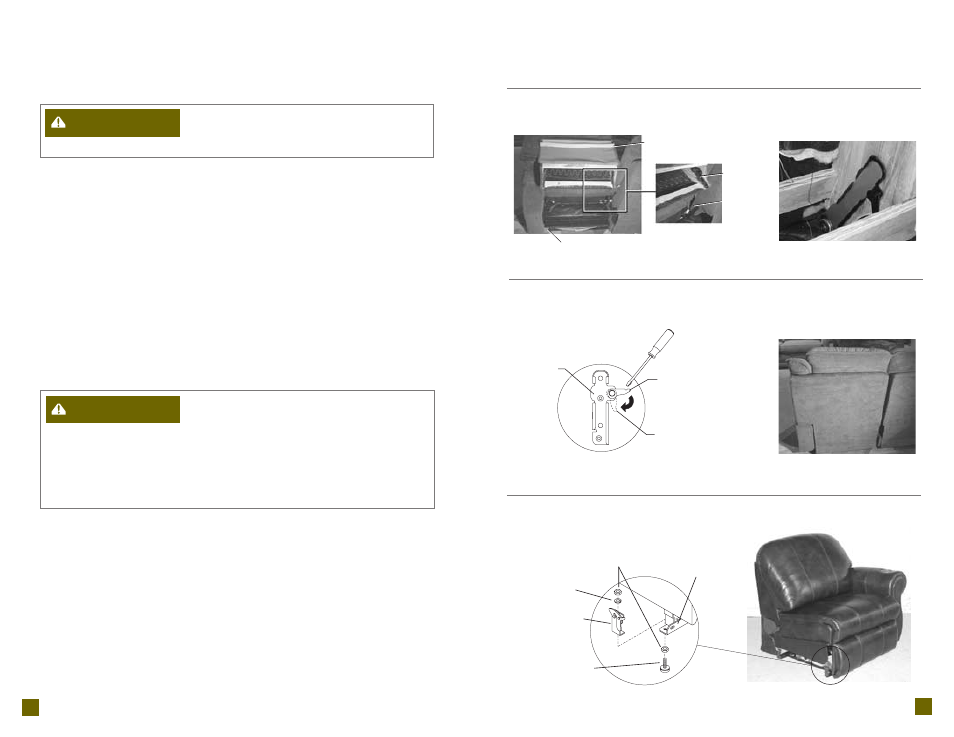

Montage des modules La-Z-Time MD
F IGURE 1 F IGURE 2
F IGURE 5
F IGURE 3 F IGURE 4
Montage du cinéma
maison La-Z-Time MD
Rondelle-frein
Loquet
verrouillable
Patin réglable
Contre-écrou Traverse
de base
Fixation
du
dossier
Fixation
de la
charpente
Ruban de fixation
Ruban de fixation
Fixation
du dossier
Levier
verrouillable
Levier
bloqué
