4. Rattacher les fixations de support aux modules.
• Aligner les 2 avant-trous de la traverse du bas avec les trous des fixations
de support (F
IGURE 3). Utiliser un tournevis T-25 à pointe à six lobes et 4 vis à
tête cylindrique pour fixer chaque fixation de support aux traverses du bas
des modules (F
IGURE 6). Installer 2 vis dans les avant-trous de la traverse du
bas, puis installer les 2 autres vis dans la traverse du bas.
• Répéter cette étape jusqu’à ce que toutes les fixations voulues pour connecter
les modules soient posées. Conser ver les fixations qui restent au cas où vous
voudriez modifier la configuration de votre ensemble cinéma maison.
REMARQUE : La fixation de suppor t doit dépasser d’environ un pouce du bord du
module (F
IGURE 7). La bride de la fixation doit être parallèle au côté du module.
5. Relier les modules entre eux.
• Remettre les modules debout. Placer côte à côte 2 modules à connecter.
• Si le côté sans fixation a une fente dans la charpente, soulever le module et
placer la fente sur la fixation de support (F
IGURE 4).
• Si le côté sans fixation est un côté sans bras, soulever le module et placer la
traverse latérale du côté sans bras sur la fixation de support (F
IGURE 5).
• Répéter ces étapes jusqu’à ce que tous les modules soient reliés.
TUYAU : Il est plus facile de relier les modules en commençant par le milieu et en
travaillant vers les côtés.
- Pour réduire les risques de blessures :
• Ne pas faire fonctionner le meuble avant d’avoir installé et bloqué le dossier.
6. Installer les dossiers.
• Déposer le dossier sur le bras de la charpente (F IGURE 8). Soulever légèrement
le dossier et aligner les fixations de l’intérieur du dossier avec les fixations
de la charpente.
• Faire basculer le dossier sur la charpente en vous assurant que les fixations
du dossier et de la charpente sont entièrement engagées.
• Pour vérifier que le dossier est installé correctement avec les deux jeux de
fixations bien engagés, vous tenir debout derrière le fauteuil et bouger le
dossier d’un côté à l’autre. Si un ou deux côtés sortent de leur position, les
fixations ne sont pas engagées. Dans ce cas, retirer le dossier et répéter les
étapes ci-dessus. Voir la position correcte des fixations engagées à la figure 9.
• Si vous n’arrivez pas à installer correctement le dossier, communiquer avec
votre détaillant La-Z-Boy
MD pour obtenir de l’aide.
• Bloquer les fixations en poussant sur les leviers de blocage avec un tournevis
pour écrous à fente. Faire de même pour chaque fixation (F
IGURE 10).
Les fixations doivent être bien bloquées pour que le meuble fonctionne cor-
rectement.
• Resserrer avec soin le revêtement du dossier. Appuyer fermement le ruban
d’attache du revêtement du dossier sur le ruban d’attache au bas de la
charpente arrière du siège (F
IGURE 11).
(suite page 10)
Montage du cinéma maison
482 «Matinee»
Montage des modules 482 «Matinee» (suite)
AVERTISSEMENT
Montage du cinéma maison
482 «Matinee»

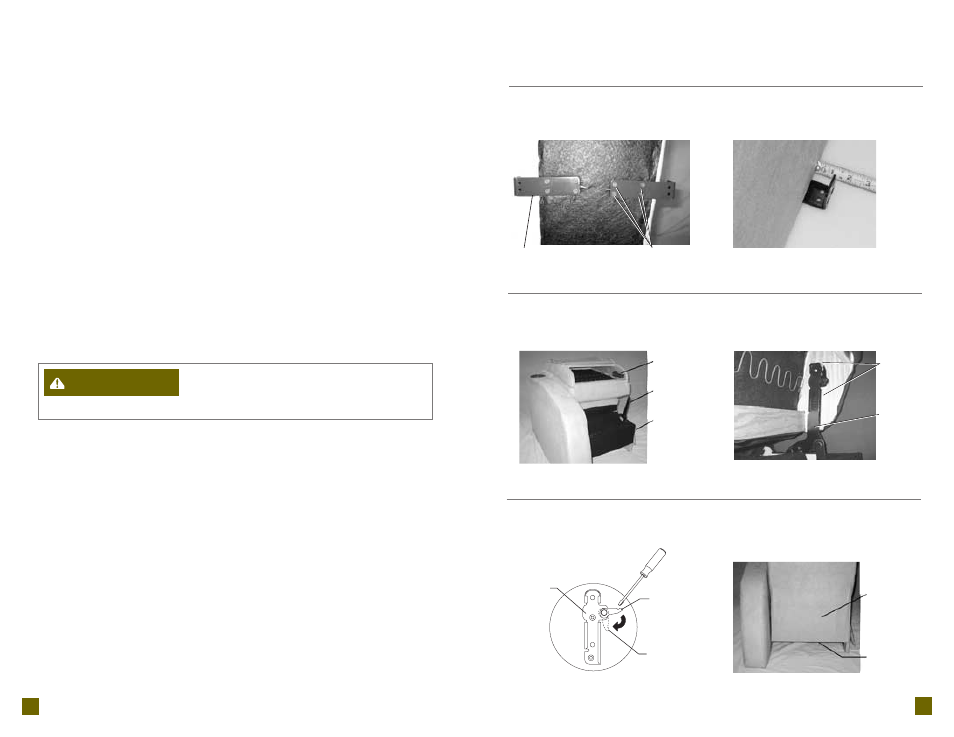

F IGURE 6 F IGURE 7
F IGURE 8 F IGURE 9
F IGURE 10 F IGURE 11
Fixation
du dossier
Levier
verrouillable
Levier
bloqué
Fixation
du dossier
Fixation de
la charpente
Charpente
arrière
du siège
Revêtement
du dossier
Bas de la
charpente
arrière
du siège
Fixation
du dossier
Fixation
de la
charpente
Fixation
de support 4 vis
