Las instrucciones de armado restantes son sólo para los sillones reclinables eléctricos.
– Para reducir el riesgo de lesiones graves:
• Verifique regularmente el estado del transformador de energía, los cordones
eléctricos, el enchufe y los conectores. Mantenga el transformador de energía
y los cordones eléctricos lejos de las fuentes de calor. Nunca ponga la unidad
en funcionamiento si tiene el transformador de energía, un cordón eléctrico,
un enchufe o un conector dañados. Comuníquese con el representante de
La-Z-Boy
® para realizar un ser vicio a la unidad.
7. Conecte el cordón del transformador al motor.
• Localice el conector de doble clavija en el motor de reclinación, debajo
del asiento del sillón reclinador (F IGURA 12).
• Conecte el receptáculo del cordón del transformador con el conector de
doble clavija en el motor de reclinación. Acople los conectores hasta que
queden firmes y sin espacios entre sí (F IGURE 13).
8. Conecte el transformador de energía al cordón del transformador.
• Conecte el conector de doble clavija del cordón del transformador al
receptáculo del transformador de energía. Acople los conectores hasta
que queden firmes y sin espacios entre sí (F IGURA 14).
ADVERTENCIA
482 “Matinee” Home Theater
Instrucciones de armado:
482 “Matinee” Home Theater
Detalles de armado:
35 34
Instrucciones de armado de las unidades modulares 482 “Matinee” (continuación)
Motor de
reclinación Conector de
doble clavija
Cordón del
transformador
Conector de
doble clavija Transformador
de energía Cordón del
transformador
Receptáculo Conector
de doble
clavija

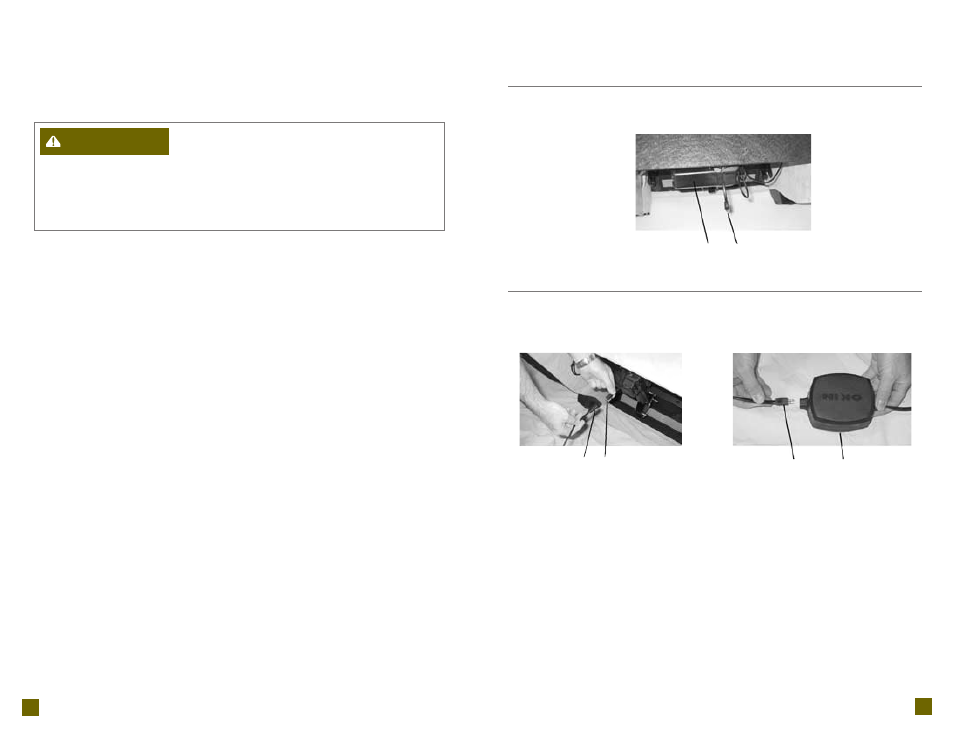

F IGURA 12
F IGURA 13 F IGURA 14
