La-Z-Time ® Home Theater
Instrucciones de armado:
La-Z-Time ® Home Theater
Detalles de armado:

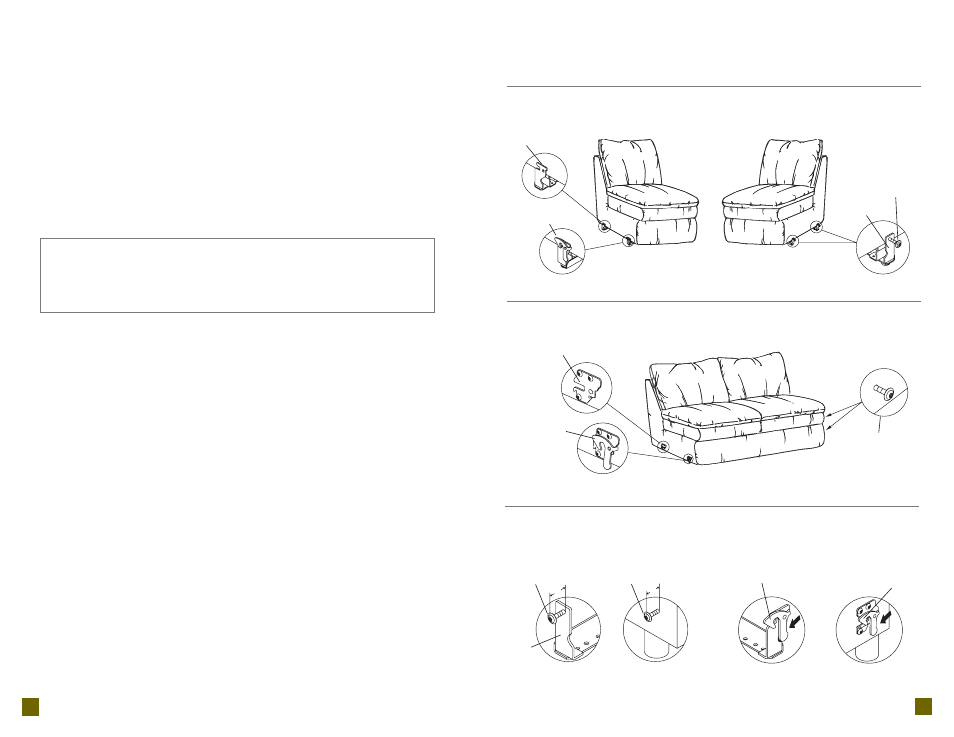

Las unidades modulares con travesaños metálicos en la base tienen una ménsula
de enganche de inmovilización y una ménsula de enganche del lado derecho del
asiento en las unidades modulares sin apoyabrazos derecho, y dos soportes para
pasadores con pasadores roscados del lado izquierdo del asiento en las unidades
modulares sin apoyabrazos izquierdo (F IGURA 6).
Las unidades modulares con patas de madera tienen una ménsula de enganche
de inmovilización y una ménsula de enganche (ambas de montaje lateral) del
lado derecho del asiento en las unidades modulares sin apoyabrazos derecho,
y dos pasadores roscados del lado izquierdo del asiento en las unidades modu-
lares sin apoyabrazos izquierdo (F IGURA 7).
PRECAUCIÓN-La finalidad del sistema de ménsulas de enganche es
conectar las unidades y evitar que las mismas se separen. Este sistema
no proporciona suficiente soporte estructural como para mover las
unidades enganchadas. No mueva las unidades mientras estén
enganchadas entre sí, o las mismas podrán dañarse.
4. Utilice un destornillador T-30 para aflojar los pasadores roscados hasta
aproximadamente 2,5 cm (1") (F IGURA 8). Esta medición puede variar según
la tela y el modelo. Los pasadores roscados están ubicados del lado izquierdo
del asiento en las unidades modulares sin apoyabrazos izquierdo.
5. Alinee las unidades a unir, una al lado de la otra. Mueva la unidad con las ménsulas
de enganche aproximadamente 10 cm (4") adelante de la unidad que tiene los
pasadores roscados. Las ménsulas de enganche están ubicadas del lado derecho
del asiento en las unidades modulares sin apoyabrazos derecho.
6. Deslice hacia atrás la unidad que tiene las ménsulas de enganche hasta que
los pasadores roscados se enganchen firmemente en las ménsulas anterior y
posterior. La ménsula posterior no es de inmovilización.
NOTA: Debido a variaciones en el tapizado y en el modelo, puede que sea
necesario ajustar la longitud del pasador roscado para que éste encaje en las
ménsulas de enganche. Afloje o ajuste los pasadores roscados de modo que
quede suficiente espacio libre.
7. Continúe conectando las unidades modulares hasta que todas estén
firmemente unidas.
8. Para mover el grupo modular en forma segura, todas las unidades deben estar
desconectadas. Para desconectar las unidades, aplique presión en el brazo
oscilante de la ménsula de enganche de inmovilización (F IGURA 9) y deslice la
unidad hacia adelante. Repita este paso para desconectar las unidades restantes.
Instrucciones de armado de las unidades modulares La-Z-Time ® (continuación)
41 40
F IGURA 6
Ménsula de
enganche
Pasador
roscado
Soporte
para
pasador
Ménsula de
enganche de
inmovilización
1 " 1 "
F IGURA 7
F IGURA 8 F IGURA 9
Ménsula de
enganche
de monta-
je lateral
Ménsula de
enganche
de inmovi-
lización de
montaje
lateral
Pasador
roscado
Pasador
roscado Pasador
roscado
Soporte
para
perno
Unidades
de base
Unidades
de base
Unidades
con patas
Unidades
con patas
Ménsula de
enganche de
inmovilización
Ménsula de
enganche de
inmovilización de
montaje lateral
