2．TOMEI 触媒ストレートパイプの取付け

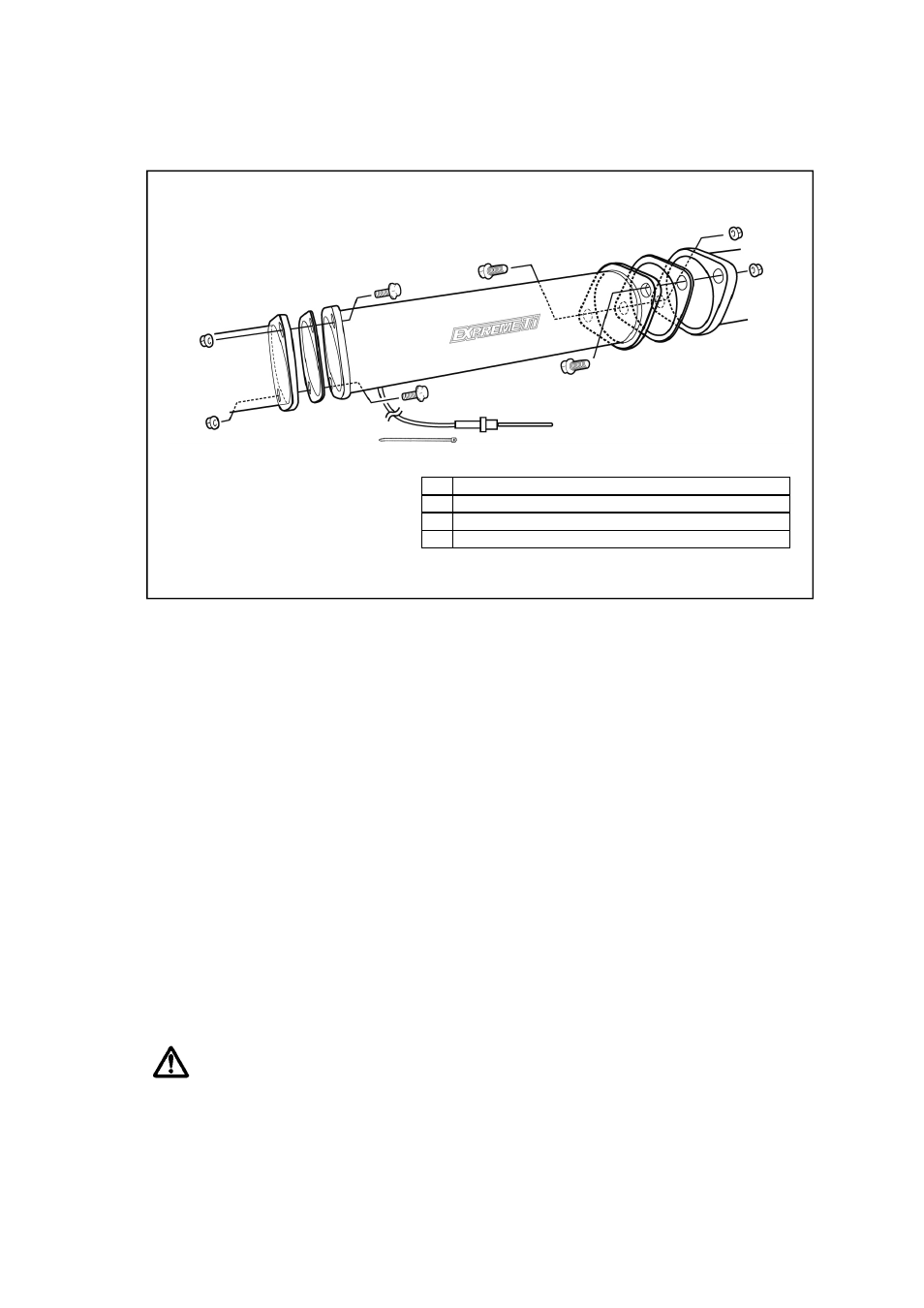

【各ボルト・ガスケットの装着位置図】

同梱のボルト、ガスケットの使用箇所は下図の通りです。

＜キット内付属品使用箇所と締付けトルク＞

※部分には焼き付きや固着を防止する為、付属のボルトスムースペーストを塗布して下さい。

フロント（フロントチューブ側）→

←リヤ（マフラー側）

①

②※

③

②※

③

④

排気温度センサー

①

ガスケット

②

フランジボルト M10

③

フランジナット [34.0～39.0N・m (3.5～4.0kgf-m)]

④

タイラップ

【装着手順】

1.　触媒ストレートパイプを付属のガスケット・ボルト・ナットをそれぞれ使用し、取り付ける。

【フロントチューブ側】

※付属ガスケット使用　上図①使用
　締め付けトルク　付属ナット使用部分　（上図③）　[34.0～39.0N ・m (3.0～4.0kgf-m)]

【マフラー側】

※付属ガスケット使用　上図①使用
　締め付けトルク　付属ナット使用部分　（上図③）　[34.0～39.0N ・m (3.5～4.0kgf-m)]

2.　排気温度センサーを付属のタイラップ等を使用し、ボディ側の任意の位置に取り付ける。

3.　バッテリーマイナス端子を取り付ける。

注

意

・車体各部とのクリアランスや、干渉のないことを確認して本締めを行ってください。
　なお、車両個体差により十分なクリアランスが得られない場合は、フロントチューブ・マフラー
　の取り付けボルトを各部が動く程度に緩め、本品の装着クリアランスを調整した後、
　本締めして下さい。
・触媒ストレートパイプに油分などが付着した状態で使用すると、汚れや焼けの原因となります。
　取付け後は必ず脱脂を行ってください。

①

ガスケット

②

フランジボルト M10

③

フランジナット [34.0～39.0N・m (3.5～4.0kgf-m)]

④

タイラップ

①

ガスケット

②

フランジボルト M10

③

フランジナット [34.0～39.0N・m (3.5～4.0kgf-m)]

④

タイラップ
