Tomei Powered TITANIUM MUFFLER - Manual (Page 3)

1．純正エキゾーストマフラーの取り外し
ここで記載するのは簡易手順です。各部の詳細な脱着方法は、必ず整備要領書を参照してください。
1 バッテリーマイナス端子を取り外す。
2 センターマフラー、メインマフラーを取り外す。
3 メインマフラー右側のマウントラバー2カ所を取り外す。
2．TOMEI チタニウムマフラーの取付け

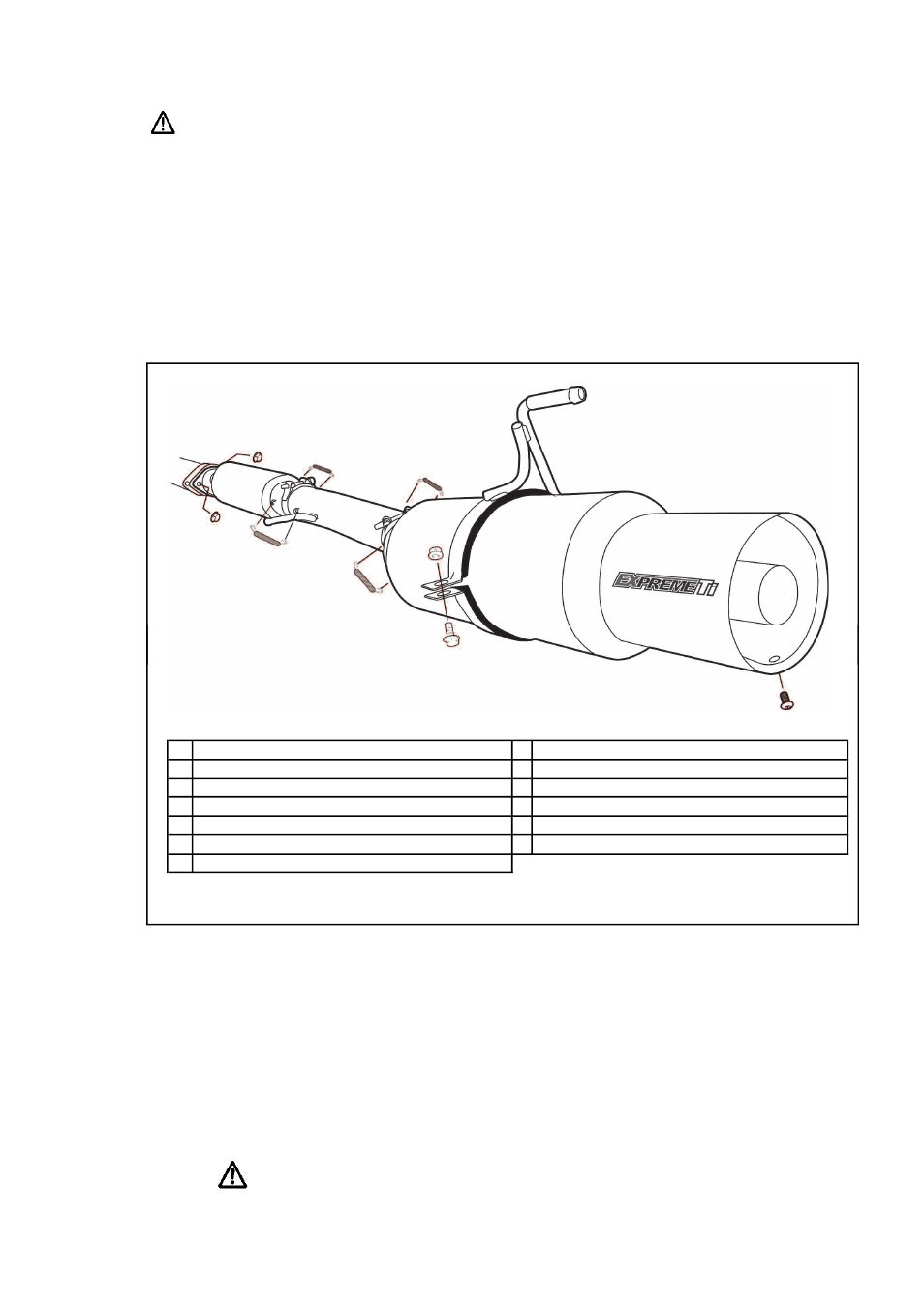

【各部品の装着位置図】
同梱の部品の使用箇所は下図の通りです。
①
②
③
④
⑤※
⑨
⑥
⑩
⑫
⑪
⑦
⑧
⑤※
⑥
⑦
⑦
⑦
3
① メインパイプA ⑧ サイレンサーバンド
② メインパイプB ⑨ サイレンサーバンドラバー
③ サイレンサーASSY ⑩ フランジボルト M8
④ ガスケット ⑪ フランジナット M8【20.0∼28.0N・m (2.0∼2.9kgf-m)】
⑤ フランジナット M10 【34.0∼39.0N・m (3.5∼4.0kgf-m)】 ⑫ サウンドレデューサー
⑥ クランプバンド【25.0N・m (2.6kgf-m)】 ⑬ ボタンボルト M6【8.0∼12.0N・m(0.8∼1.2kgf-m)】
⑦ スプリング
※高熱にさらされる部分には焼き付きや固着を防止するため、付属のボルトスムース ペーストを塗布して下さい。
【装着手順】
1. メインパイプ Aを付属のフランジナットM10を使用し仮組みする。
この時、差込部のパイプストッパーが上側を向くように取り付ける。
※付属ガスケット（上図④）、フランジナットM10（上図⑤）使用。
2. メインパイプ Bにクランプバンドを通し、各パイプのスプリングフック位置どうしが平行になるように、
メインパイプAに差し込む。同時にマフラーハンガーを取り付ける。
※付属クランプバンド（上図⑥）使用。
3. サイレンサー ASSYにクランプバンドを通し、スプリングフック位置どうしが平行になるように、
メインパイプBに差し込む。
※付属クランプバンド（上図⑥）使用。
サイレンサーASSYのプレスマークが真下にくるようにして下さい。
⑬
⑩
⑫
＜キット内付属品使用箇所と締付けトルク＞
3
