Tomei Powered OUTLET COMPONENT EVO.7/8/9 Ver.2 - Manual (Page 4)

2. あらかじめ取り外したノーマルエキゾーストフィッチング（アウトレット）から、
フロントO 2 センサーを取り外し、キットのアウトレットに取り付ける。
3. アウトレットをターボチャージャーとの間にガスケットを挟み、取り付ける。
ガスケット（エキゾーストフィッチングガスケット）は必ず新品に取り替えてください。
4. アウトレットブラケットをアウトレットおよび車両へ取り付ける。
あらかじめ取り外していたノーマルのアウトレットブラケットおよび
ボルトを再使用してください。
[締付トルク：36N・m(3.6kgf-m)]
5. フロントパイプを取り付ける。（使用するボルト、ガスケットを図Aで確認する。）
ハンガー（図A⑩）は、装着されている金属カラーを抜いて
フロントパイプの取り付けに使用してください。また、
ハンガーへの取り付けは差し込みとなる為、ボルトは使用しません。

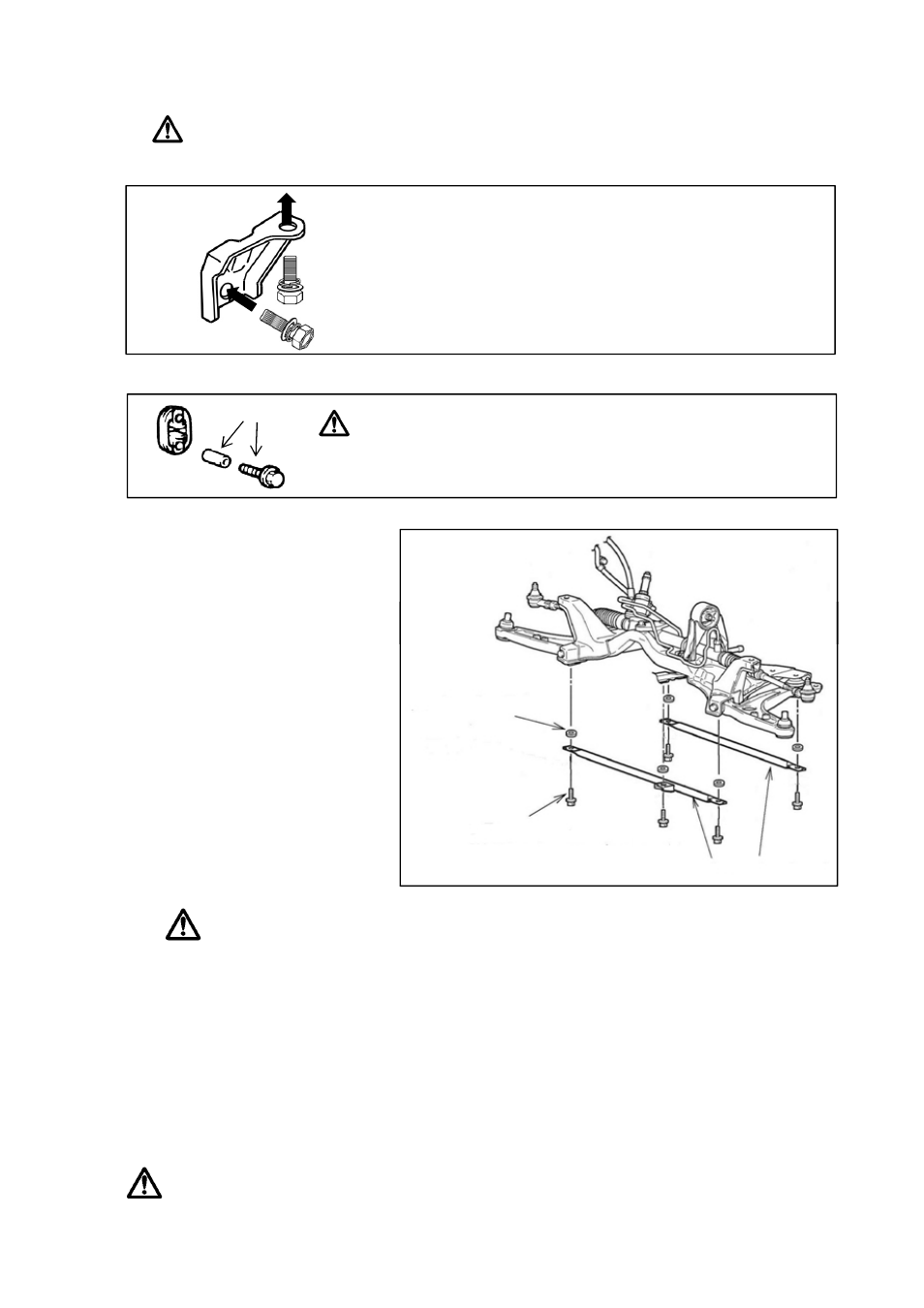

6. クロスメンバーバーの
取り付け
クロスメンバーバーを車両に
際
アウトレットへ
車両へ
使用しない
4
取り付ける際、付属のアルミ
スペーサーとボルトを使用して、
クロスメンバーバーの位置を
下げてください。
また、製品と車体の個体差により、
製品のハンガー部分が車体と
干渉する場合があります。
その場合、ハンガー部を
干渉しない程度まで、万力および
レンチなどを使用して曲げてください。
・ハンガーを折り曲げる際、けがをしないように注意し、作業をおこなってください。
・上記作業後、試運転を行い干渉がないか再度確認してください。
7. その他の取り外した周辺部品を復帰する。
8. バッテリーマイナス端子を取り付ける。
3．取り付け後の確認
1. アウトレットコンポーネントに周辺部品および配線の干渉がないか確認する。
2. エンジンを始動し、排気漏れがないか確認する。
警告
・干渉があると周辺部品が損傷し 車両火災や故障の原因となる為確認は慎重に行ってください
アルミスペーサー
フランジボルト
[締付トルク：49Ｎ・ｍ（4.9kgf-m）]
クロスメンバーバー
・干渉があると周辺部品が損傷し、車両火災や故障の原因となる為確認は慎重に行ってください。
・排気漏れがあると、性能の低下や、排気ガスによる中毒を起こす原因となり危険です。
4
