1．純正部品の取り外し
ここで記載するのは取り外すさための簡易手順です。各部の詳細な脱着方法は、
必ず整備要領書を参照してください。
1. バッテリーマイナス端子を取り外す。
2. アンダーカバーを取り外す。
3. 触媒コンバータパイプを取り外す。
4. 右側のフェンダーインナーカバーを取り外す。
5. 前後2ヶ所のO2センサーカバーを取り外す。
6. エキゾーストマニホールドを取り外す。
7. エキゾーストジョイントパイプを取り外す。
2．ジョイントパイプの取り付け

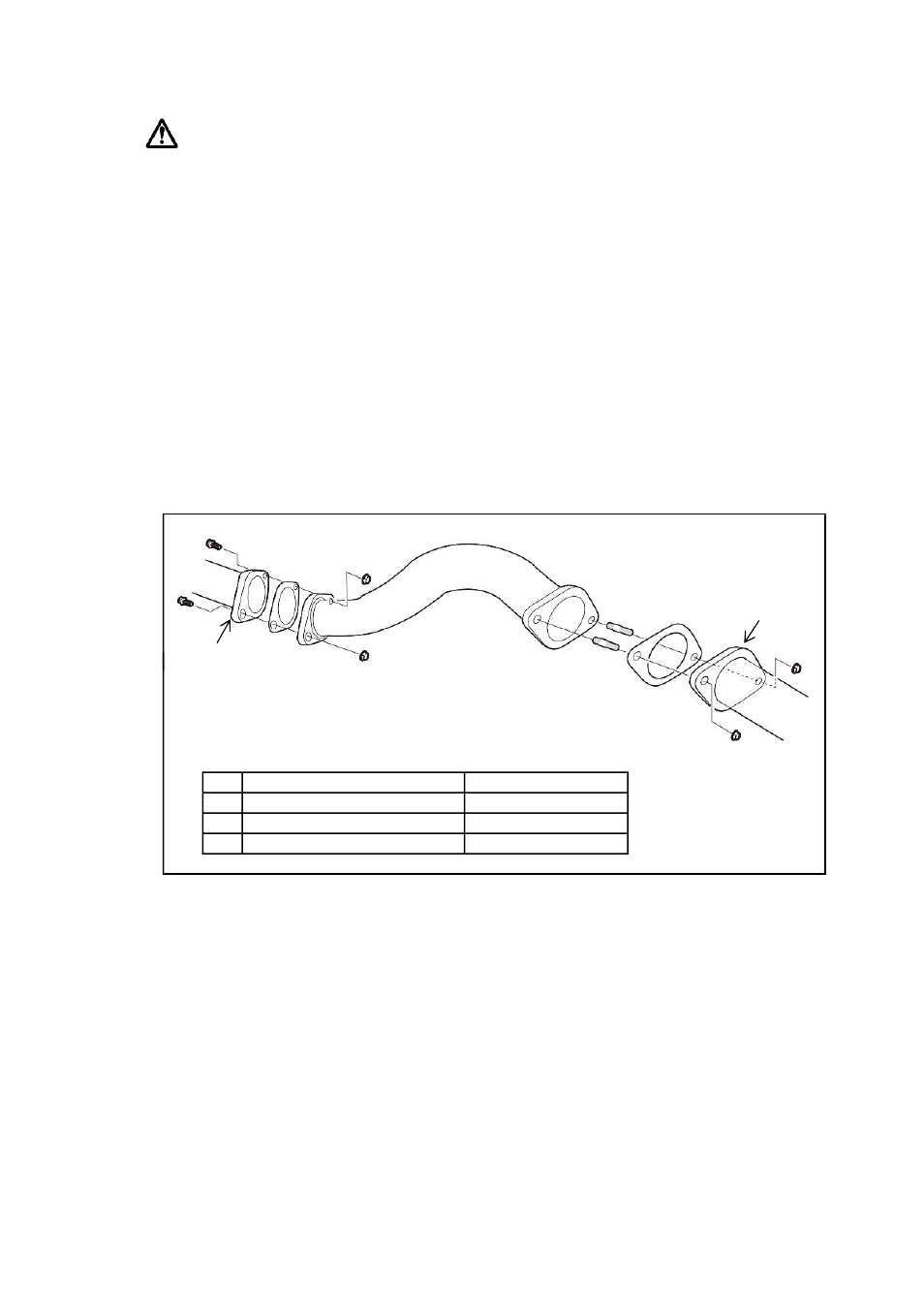

【各部品の装着位置図】
同梱部品の使用箇所・締め付けトルクは下図の通りです。
①
②※
③※
③※
②※
④
①
④
④ エキゾースト
マニホールド
マフラー
3
<キット付属品使用箇所>
ガスケット
フランジボルト
スタッドボルト
フランジナット
【35.0N・m(3.6kgf-m)】 ④
③
②
①
③※
※ 部分には焼き付きや固着を防止するため、
付属のボルトスムースペーストを塗布してください。
④
④
④
エキゾースト
マニホールド
