Tomei Powered 4 THROTTLE SYSTEM - Manual (Page 5)

４．スロットル調整
注 意
・ スロットル全閉ストッパー（ビス）と連結部イモネジは、出荷状態では仮止めとなっています。
脱落などないよう、取り扱いに注意してください。
・ STD ECUでは制御、調整は行えません。別途制御装置（REYTECなど)が必要です。
・ エンジン運転は一酸化炭素中毒を引き起こす危険があります。屋内での作業は、換気を確実に行ってください。

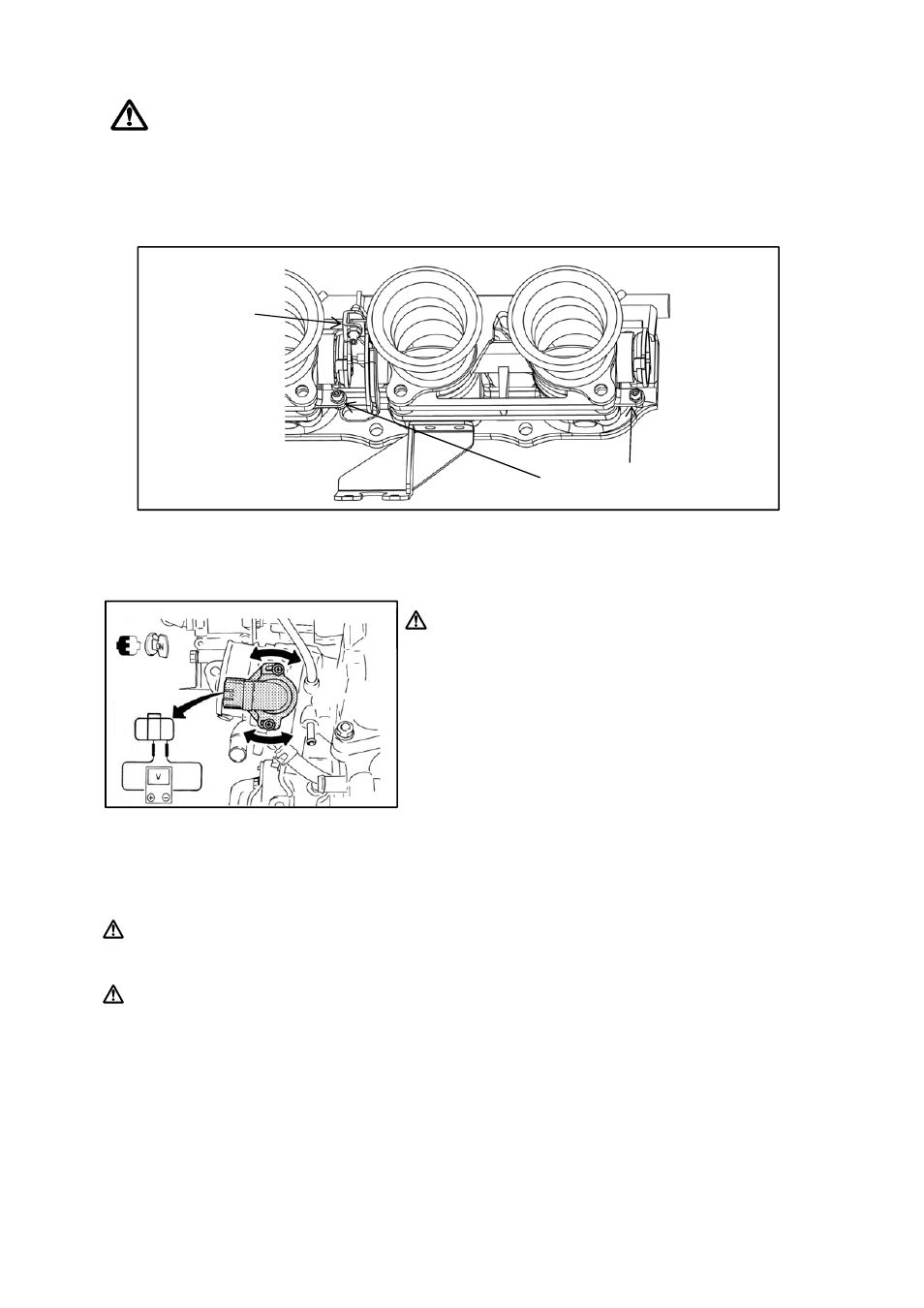

(1) スロットル全閉ストッパー（ビス）をひねり、スロットルを少し開く。
(2) イグニッションをＯＮにし、スロットルセンサーの電圧が450～500mVになる位置にスロットルセンサーを調整する。
電圧テスターを用い、測定を行ってください。
（センサ コネクタ 部 左図１にマイナス ２にプラス）
連結部イモネジ
スロットル全閉ストッパー
5
（センサーコネクター部、左図１にマイナス、２にプラス）
左図は説明上センサーのカプラーが抜かれた絵図で
表現されていますが、実際の電圧測定はセンサーの
カプラーを接続した状態で行ってください。
(3) エンジンを始動し、アイドリング状態を全閉ストッパー（ビス）を調整して行う。
(4) シンクロメーターを用いて、２番、３番のスロットル同調を確認する。
同調が取れていない場合はエンジンを停止し、連結部イモネジで調整をする。
スロットルが閉まっていると調整がしずらくなります。若干開いた状態で行ってください。
(5) 同調後、アイドリング時の回転数が適正でない場合は全閉ストッパー（ビス）で調整する。
アイドリングが低い場合、全閉ストッパー（ビス）にてスロットルを少し開ける事で調整してください。
(6) 再度、スロットル電圧が450～500mVであるか確認し、範囲内でなければ調整する。
(7) 制御装置(REYTECなど）を用いてセッティングをする。
【REYTECを使用する場合】
アイドル時にリアルタイムモニター上でのアイドリングスイッチ項目が ONになっている事を確認してから
セッティングを開始する。REYTECではイグニッションON時にスロットル全閉状態での
スロットルセンサー電圧が
450～500mVであるよう調整してください。
接続
3 2 1
5
