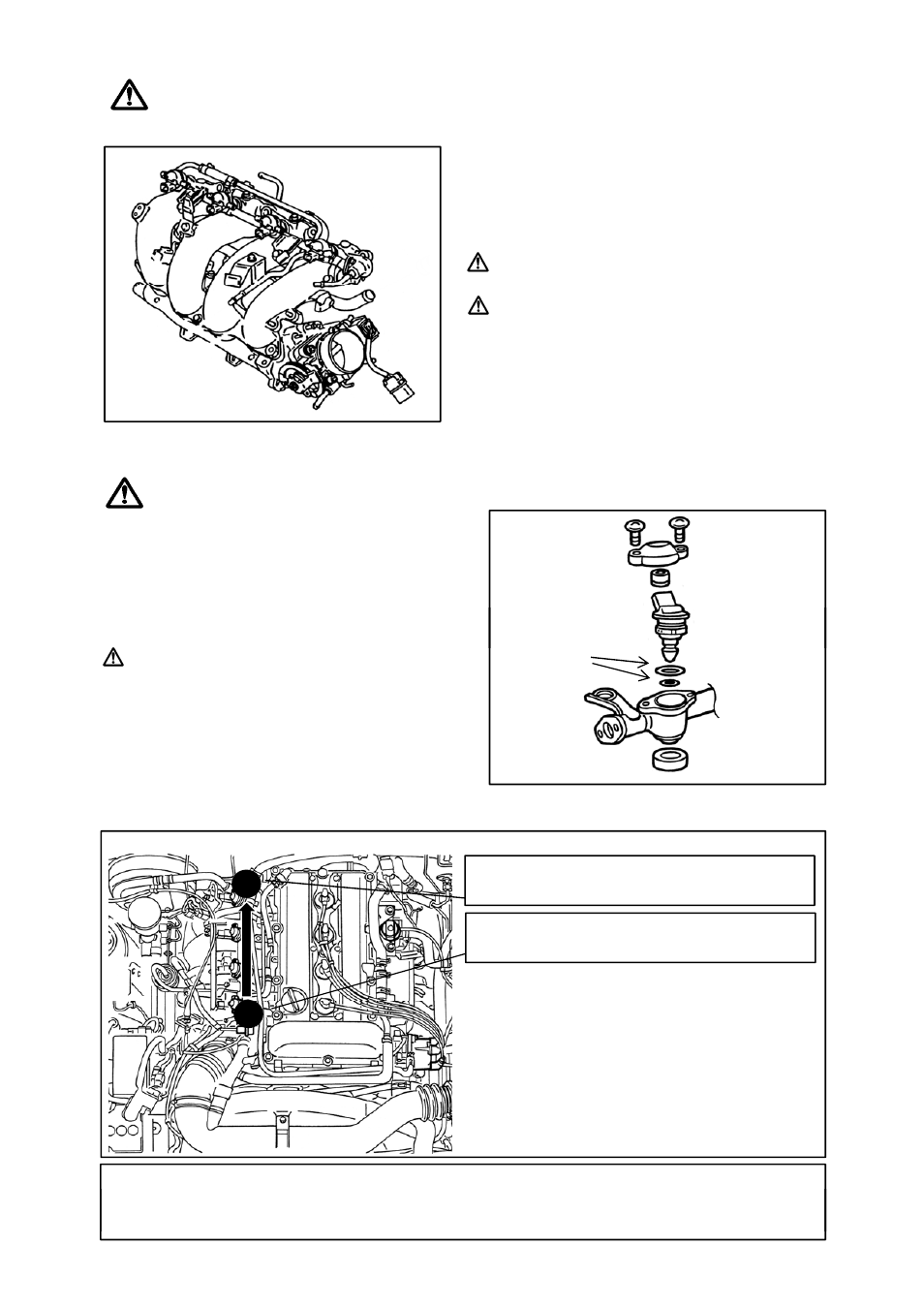

１．ノーマルサージタンク取り外し
注 意
作業はエンジンおよび、エンジンルーム内が冷えた状態で行ってください。
(1) 冷却水を抜き取る。
(2) 車両のノーマルサージタンク、サクションパイプ、
スロットル、AACバルブ用小ホース、スロットルワイヤー、
スロットルハーネス、燃料ホースを取り外す。
サージタンクのステーも、
本品装着時には使用しないので取り外す。
取り外しの際、フューエルホース、ウォーターホース類
およびスロットル部分を作業中異物の混入を防ぐため、
すぐにブラインド栓をすること。
(3) ノーマルサージタンクから、スロットルセンサー、
インジェクター、インジェクターキャップ、
燃料レギュレーターを取り外す。
２．４スロットルシステムの取り付け
注 意
装着および復帰時の、各部の締め付けトルク管理は、
整備要領書に準じて行ってください。
(1) ノーマルサージタンクから取り外したインジェクター
キャップ、およびインジェクターを、キットの
デリバリーパイプ部分に取り付ける。
再使用しない
3
・Oリングは必ず新品に交換してください。（再使用不可）
・Oリングは必ず素手で取り扱い、異物の付着や
ねじれ等がないよう十分注意してください。
・Oリングにはエンジンオイルを塗布してください。
・落下、損傷などがないようインジェクターの
取り扱いには注意してください。
(2) スロットルセンサー配線とECCSアースを加工する。
Ｂ： スロットルセンサーカプラーがこちら側にくるように
配線を移動させる。
A： ノーマルサージタンク使用時では
スロットルセンサーカプラーの位置はこちら側。
＜スロットルセンサー＞
① ノーマル時、上図Aの位置にあるスロットル
センサー配線を、その他配線類から分離する。
② ①で分離したスロットルセンサー配線のみを
上図Ｂ側に移動する。
＜スロットル装着用＞
４スロットル装着用にＥＣＣＳアース線は延長加工を施し、
マニホールドまたはエンジンにアースさせる。
スロットルセンサーカプラー位置の変更、ＥＣＣＳアース線の延長は現車を確認し、４スロットルシステム装着時に
支障がある場合は、（Ｒ）ＰＳ１３の場合を参考に加工を行ってください。
再使用しない
（新品を用意）
B
■（Ｒ）ＰＳ１３の場合
■HP10場合
A
支障がある場合は、（Ｒ）ＰＳ１３の場合を参考に加工を行ってください。
