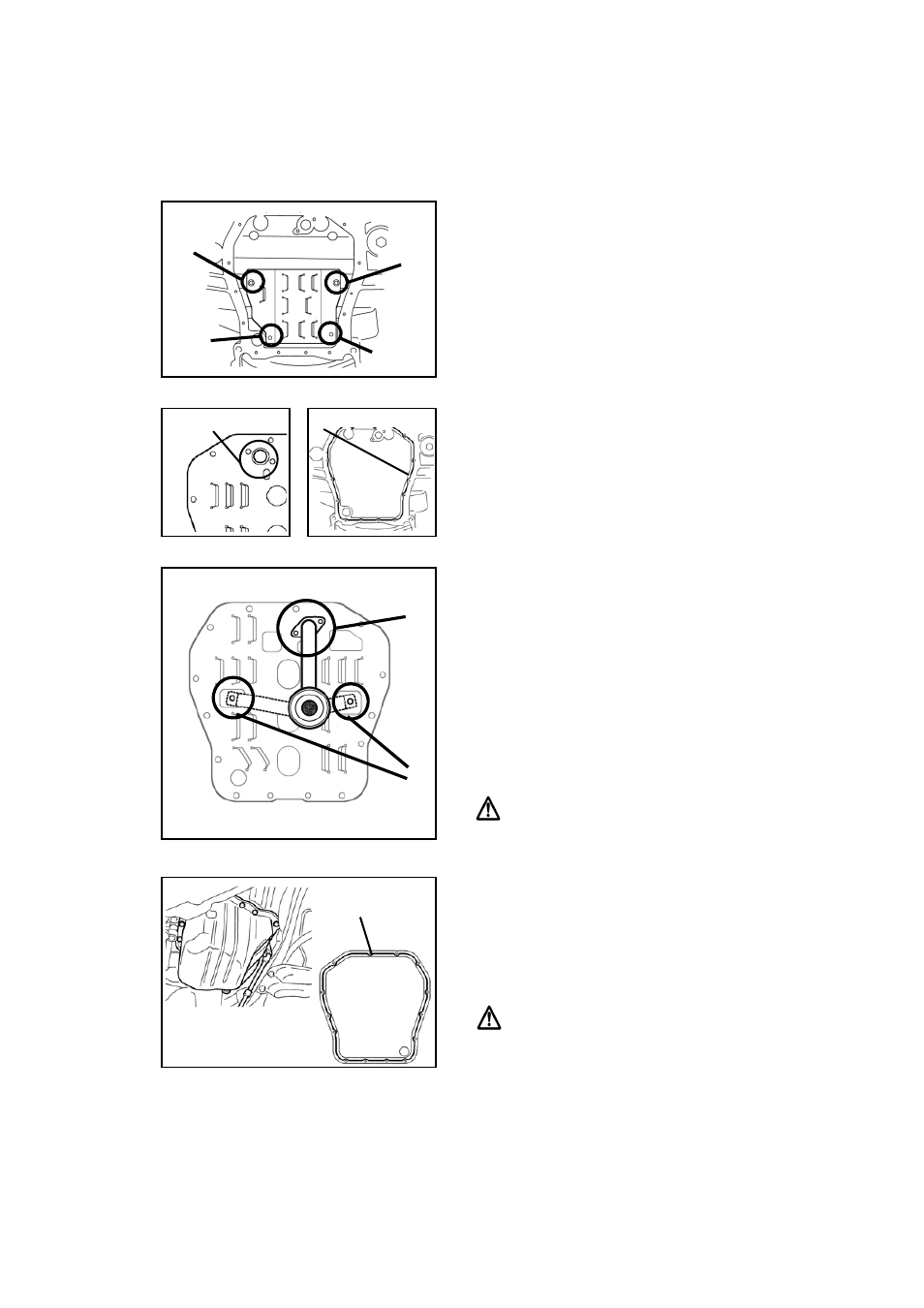

取り付け

（１）整備要領書を参考にオイルパン、ストレーナー、バッフルを取り外す

（２）ブロックにバッフルを取り付ける

左図３カ所に付属のボルトで取り付ける。

①-A , ①-B　　ボルトM6×16

　※ストレーナーのステーの方向によってどちらか

取り付けてください。

② ボルトM6×30
③　　　　　　　　ボルトM6×16

各締付けトルク : 0.65kgf-m (6.5N・m)

（3）ステフナー取り付け準備

A図 : ステフナーにOリングを取り付ける

B図 : エンジンブロックの合わせ面に液体ガスケットを

塗布する。

（4）ステフナーとオイルストレーナーの取り付け

①-A

①-B

③

②

Oリングの脱落注意

液体ガスケット

取り付けたOリングが外れないよう注意しステフナーを

エンジンブロックのボルト穴に合わせる。

オイルストレーナーをステフナーに付属のボルトで
取り付ける

①　ボルトM6×20 （締め付けトルク：1.0kgf-m(10N・m））
② ボルトM6×16 （締め付けトルク：0.65kgf-m(6.5N・m））
※ストレーナーのステーの方向によってどちらか取り

付けてください。

注意

オイルストレーナーのOリングは新品に交換してください。

（5）オイルパンの取り付け

オイルパン側の合わせ面に液体ガスケットを塗布し、
オイルパンを付属のボルトで取り付ける。

・ボルトM6×16 （締め付けトルク：0.65kgf-m(6.5N・m））

注意

取り付け後、オイルの漏れ、にじみがないよう確認を
行ってください。

①

②

液体ガスケット
