注 意
■ ボルトおよびブロックのネジ部はきれいに清掃してください。
■ 下記に指定した締付トルクが規定値で行われないと、シリンダーブロックのひずみが変化し、ボルト本来の
機能が発揮できないことがあるため、必ず規定トルクで締め付けてください。
■ ブロックのネジ山精度にバラつきがあるため、タップで必ず修正を行ってください。

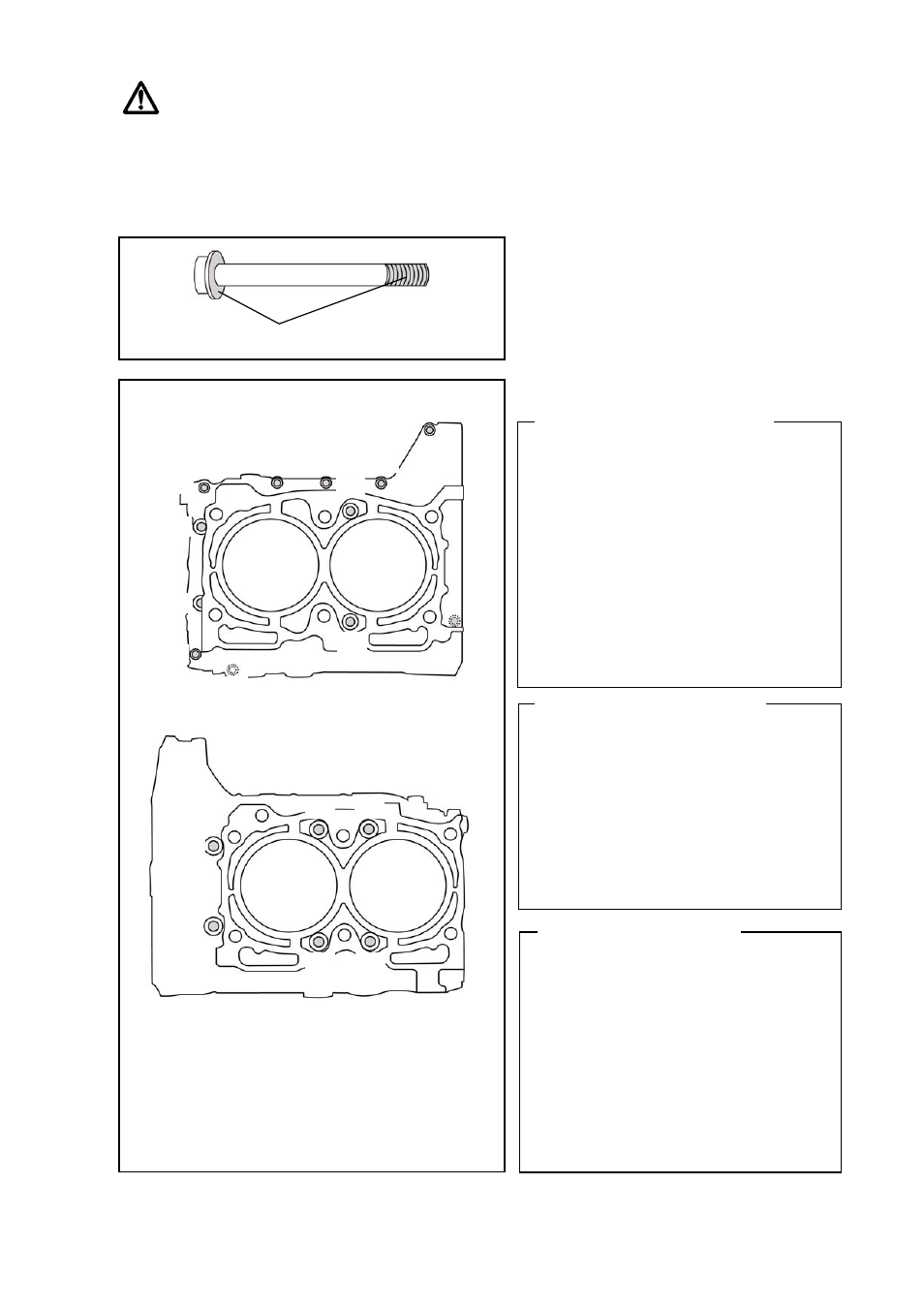

① ボルトの座面および、ネジ部に付属の
グリスを塗布する。
②下記と左図の指定通りに締付を行う。
左バンク
右バンク
ADEFGI M10ボルトシールワッシャー付
JH M10ボルト 長 + ワッシャー×2
BC M10ボルト 短 + ワッシャー×2
④ M8ボルト 長 + ワッシャー×1
①②③⑤⑥⑦ M8ボルト 短 + ワッシャー×6
⑧ 純正 M6ボルト再使用
4
塗布部
E
F
G
H
I
J
A
B
C
D
④
⑤
③ ① ②
⑦
⑥
⑧
EJ20 Sti モデル (EJ207)
(1)左バンクA～Dの順 2.0kgf・m(19.6N・m)
(2)右バンクE～Jの順 2.0kgf・m(19.6N・m)
(3)左バンクA～Dの順 5.0kgf・m(49.0N・m)
(4)右バンクE～Jの順 5.0kgf・m(49.0N・m)
(5)左バンクAとD 6.0kgf・m(58.8N・m)
(6)右バンクEFGI 6.0kgf・m(58.8N・m)
(7)左バンク①～⑦の順 3.0kgf・m(29.4N・m)
(8)左バンク⑧ 0.65kgf・m(6.4N・m)
(1)左バンクA～Dの順 2.0kgf・m(19.6N・m)
(2)右バンクE～Jの順 2.0kgf・m(19.6N・m)
(3)左バンクA～Dの順 5.0kgf・m(49.0N・m)
(4)右バンクE～Jの順 5.0kgf・m(49.0N・m)
(7)左バンク①～⑦の順 3.0kgf・m(29.4N・m)
(8)左バンク⑧ 0.65kgf・m(6.4N・m)
EJ20 Sti 以外 (EJ205)
EJ25 (EJ255)
(1)左バンクA～Dの順 2.0kgf・m(19.6N・m)
(2)右バンクE～Jの順 2.0kgf・m(19.6N・m)
(3)左バンク BとC 4.0kgf・m(39.2N・m)
(4)左バンク AとD 5.0kgf・m(49.0N・m)
(5)右バンクE～Jの順 5.0kgf・m(49.0N・m)
(7)左バンク①～⑦の順 3.0kgf・m(29.4N・m)
(8)左バンク⑧ 0.65kgf・m(6.4N・m)
