ストローク(mm ) 重量( kg )
94.0
(STD:88.0)
17
(STD:14)
径 品番 リング ｺﾝﾌﾟﾚｯｼｮﾝﾊｲﾄ ピン径 排気量 ( cc )
ｸﾗｳﾝ部容積
( c c )
リセス
φ85.5 1151855212 標準 31.65 φ 2 2 2158 +20.5 有
φ86.0 1151860212 標準 31.65 φ 2 2 2183 +20.5 有
品番
コンロッド コンロッドボルト コンロッドベアリング
中心距離
( m m )
大端部径×厚さ 小端部径×厚さ
（ ブッシュ内径）
材質 ﾈｼﾞｻｲｽﾞ 首下長さ 内径 ﾍﾞｱﾘﾝｸﾞ幅
125005 150 φ 4 8 × 2 6 . 4 φ 2 2 × 2 3 SNCM439 3/8-24 40 φ 4 5 21
径
参考圧縮比 （使 用ガスケット別 ）
ｶﾞｽｹｯﾄ
ﾎﾞｱｻｲｽﾞ t=1.0mm t=1.2mm t=1.5mm t=1.8mm
φ85.5 8.7 8.6 8.4 8.2
φ86.5
φ86.0 8.8 8.7 8.5 8.3
- 4 -

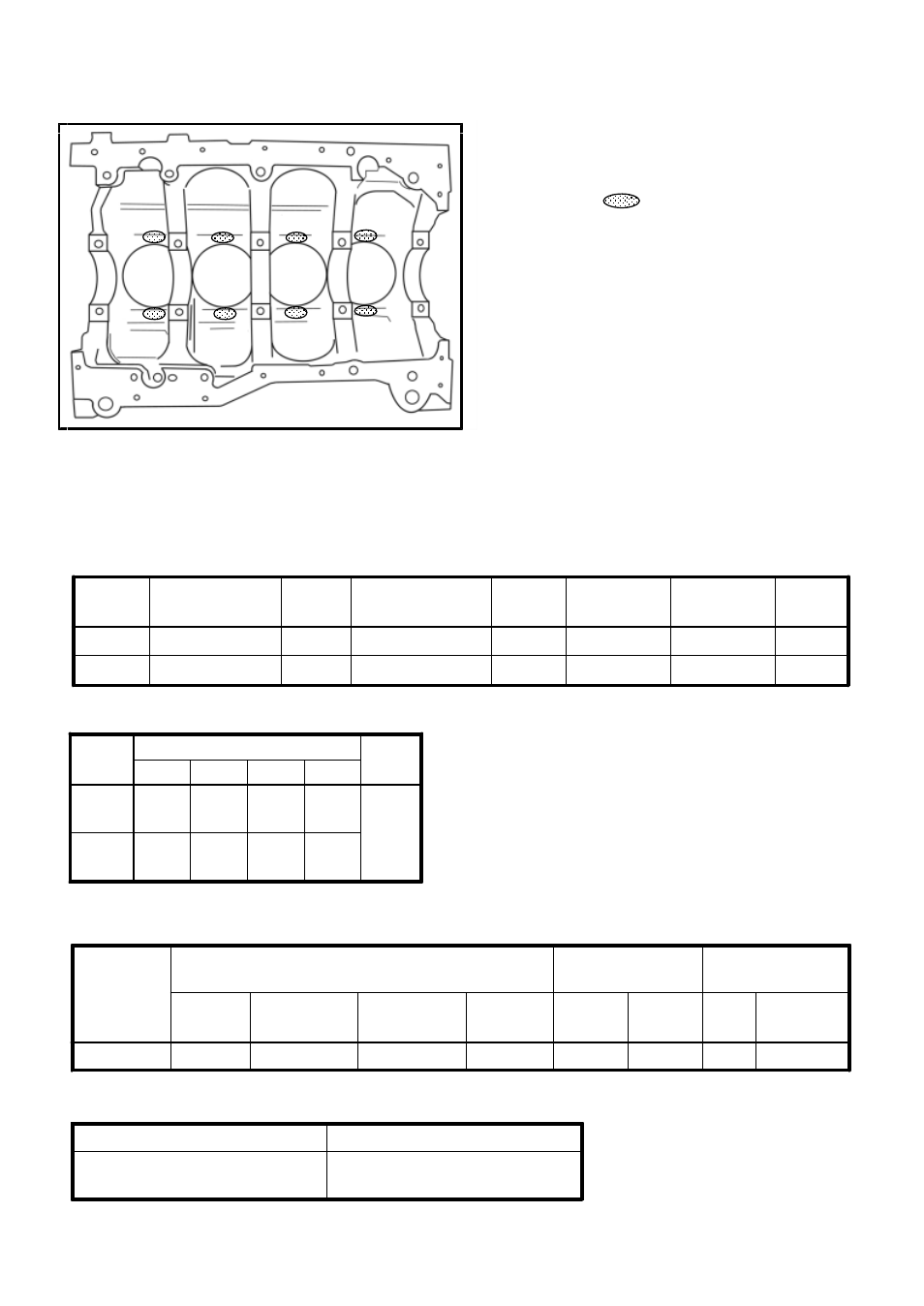

クリアランスの確認
シリンダー下部８ヶ所（ 左図参照）がコンロッドに干渉す
る場合があります。
状態を確認し、各部1mm∼1.5mmのクリアランスが確保
できない場合は
部分にフライスやリューター等で
逃げ加工を実施してください。
仕 様
ピストン
※排気量値は専用クランクシャフトおよびコンロッド併用時
圧縮比参考値
コンロッド
クランクシャフト
