取 り 付 け
注 意
■キットの組み付けにおいてピストン、およびコンロッドに関しては各付属の取扱説明書を参照の上、組み付けを行ってください。
本品はサイレントシャフトベルトの他、サイレントシャフトを外して使用することが 可能です。
仕様、目的にあわせた取り付けを行ってください。
①サイレントシャフトベルトの取り外し
ライト側のサイレントシャフトを停止させる為、サイレントシャフトベルトを取り外してください。
尚、取り外した後、サイレントシャフトベルトテンショナーがクランクシャフトセンシングブレードへ干渉していないか十
分確認してください。
※サイレントシャフトを取り外して使用する場合のみ ②サイレントシャフトの取り外し
①の作業の他、ライト・ レフトの各サイレントシャフトを取り外す場合、下図を参考に変更を行ってください。
p2に掲載した特殊工具が必要です。 ・
・サイレントシャフトを取り外す場合、下図の作業を行わないとオイルが油穴から漏れ、油圧の低下に繋がりエンジンを破損します。

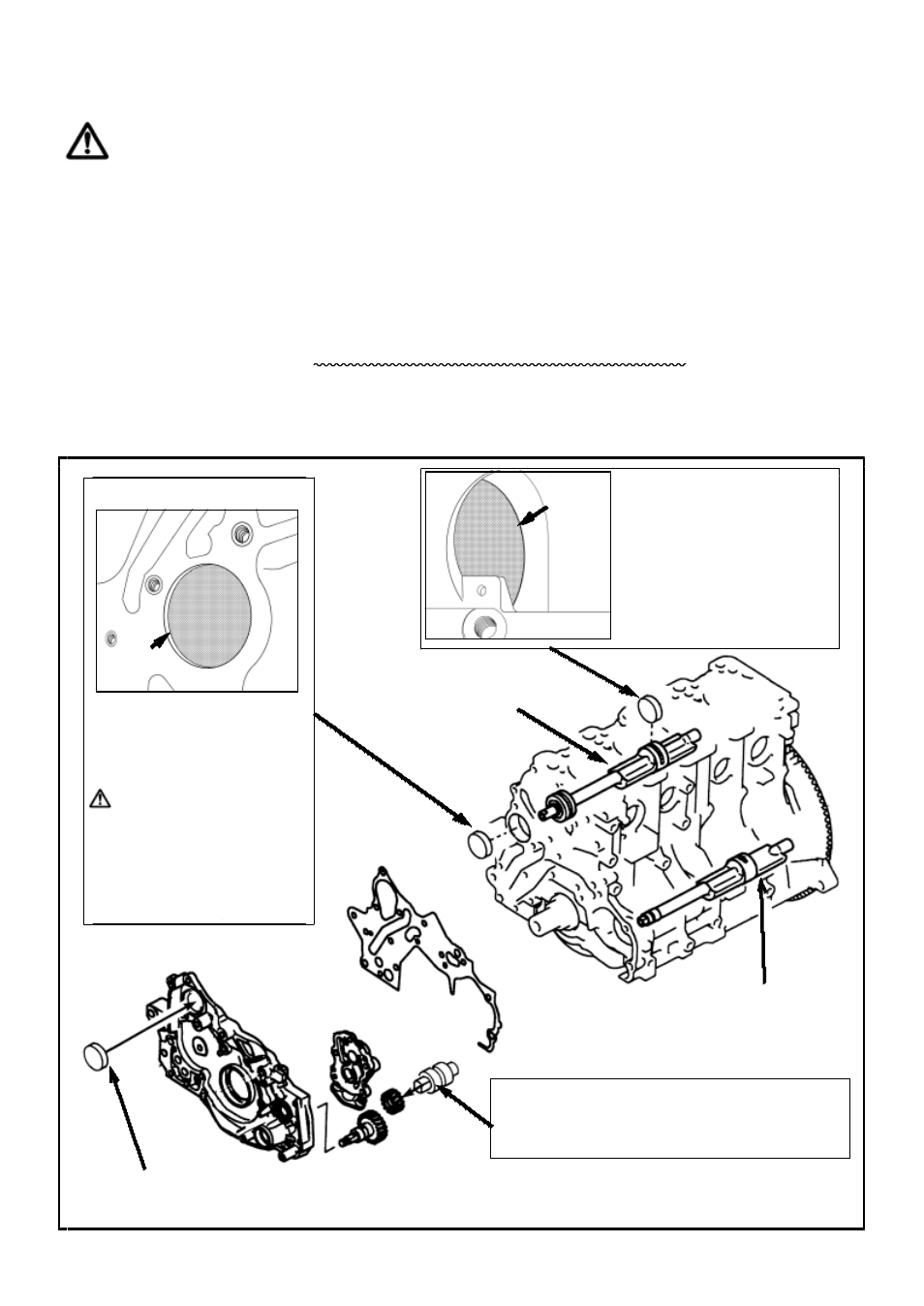

【 ｶｳﾝﾀｰﾊﾞﾗﾝｽｼｬﾌﾄﾌﾛﾝﾄ側】
純正ベアリングを取り外し、ｻｲﾚ
【ｶｳﾝﾀｰﾊﾞﾗﾝｽｼｬﾌﾄﾌﾛﾝﾄ側】 端面まで
ﾝﾄｼｬﾌﾄﾌﾞﾗｲﾝﾄﾞ ﾘｱを
鋳物の端面にあうまで圧入
してください。
1mm深く
ライト側サイレントシャフト
※取り外す
純正ベアリングを取り外し、ｻｲﾚﾝ
ﾄｼｬﾌﾄﾌﾞﾗｲﾝﾄﾞ ﾌﾛﾝﾄ（
付属品 )を
フロントケース面より1mm深く
圧入してください。
フロントケース面よりｻｲﾚﾝﾄｼｬﾌﾄﾌﾞﾗｲ
ﾝ ﾄﾞ ﾌﾛﾝﾄが出ているとフロントケース
が正常に取り付けできず、油漏れや
油圧の低下に繋がり、エンジンを破
損します。
レフト側サイレントシャフト
※取り外す
※ﾗﾝｻｰEvo7 GT-Aに使用する際はブッシュ（ 三菱純正:MD756766)を ﾌﾛﾝﾄｹｰｽﾌﾞﾗｲﾝﾄﾞ(付属品）
クランクシャフトのフライホイール側に装着する必要があります。
【 シャフト ※三菱純正 】 :MD098626
レフト側を取り外しには、別途上記シャフトを用意し、
ん 装着して下さい。 ※キットには含まれていませ
