シリンダー下部12ヶ所のクリアランス, ピストン オイルジェット逃げ加工(ピストンレスキット使用の場合のみ, オイルジェットスペーサーの装着 – Tomei Powered RB28KIT/ FORGED 8 COUNTER CRANKSHAFT User Manual
Page 3

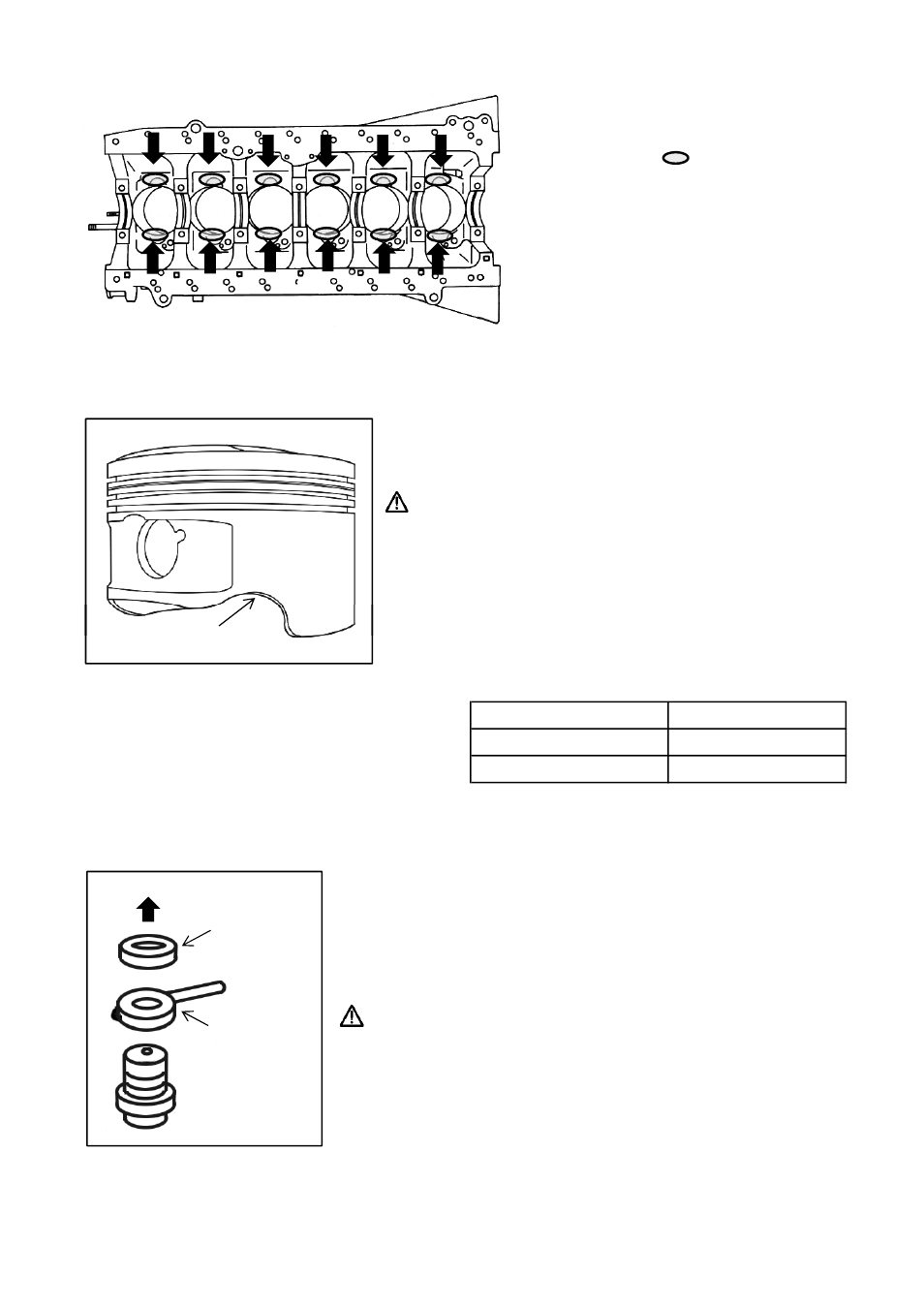

①シリンダー下部12ヶ所のクリアランス
ストロークアップにともない、左図の12ヶ所が
コンロッドに干渉する場合があります。
1
mm∼1.5mmのクリアランスが確保できない
場合は、フライスやリューターなどで逃げ加工
を実施して下さい。(
部分)
《参考》
左図の加工は弊社チューニングサービス
にて承っております。
シリンダーブロックコンロッド逃げ加工(12ヶ所)
②ピストン オイルジェット逃げ加工(ピストンレスキット使用の場合のみ)
ピストンレスキットにて、TOMEIピストンRB28対応品('04.08以降)以外の
ピストンを使用される場合は、オイルジェット逃げの追加工が必要です。
注意
ピストンレスキットで上記に該当する場合は必ず実施して下さい。
【その他】
使用するピストンによっては
RB28KITとピストンクラウン容積が
異なります。必要であればピストントップの面研を行うか、
使用するヘッドガスケットの厚みを調整して下さい。
追い込み加工
《参考》
追加工は弊社チューニングサービスにて承っています。
オイルジェット逃げ加工
品番
32124010(1個)
ピストン頭部
0.25mm面研
品番
32110010(1個)
ピストン重量合わせ
品番
32112010(1個)
オイルジェットスペーサーの装着
左図の順番で、付属のオイルジェットスペーサーを装着して下さい。
※6ヶ所
オイルジェットスペーサーを装着すると、
オイルジェット位置決め部分のかかりが浅くなります。
オイルジェットの取り付けは位置を充分確認し、締め付けを行って下さい。
注意
・オイルジェットスペーサーは必ず装着して下さい。
・オイルジェットスペーサーを取り付けないと、ピストン下部と
オイルジェットが干渉し、エンジン本体を破損します。
1mm追い込み加工
オイルジェット
スペーサー
※付属
オイルジェット
※かかり、
位置を確認
ブロック側
3
