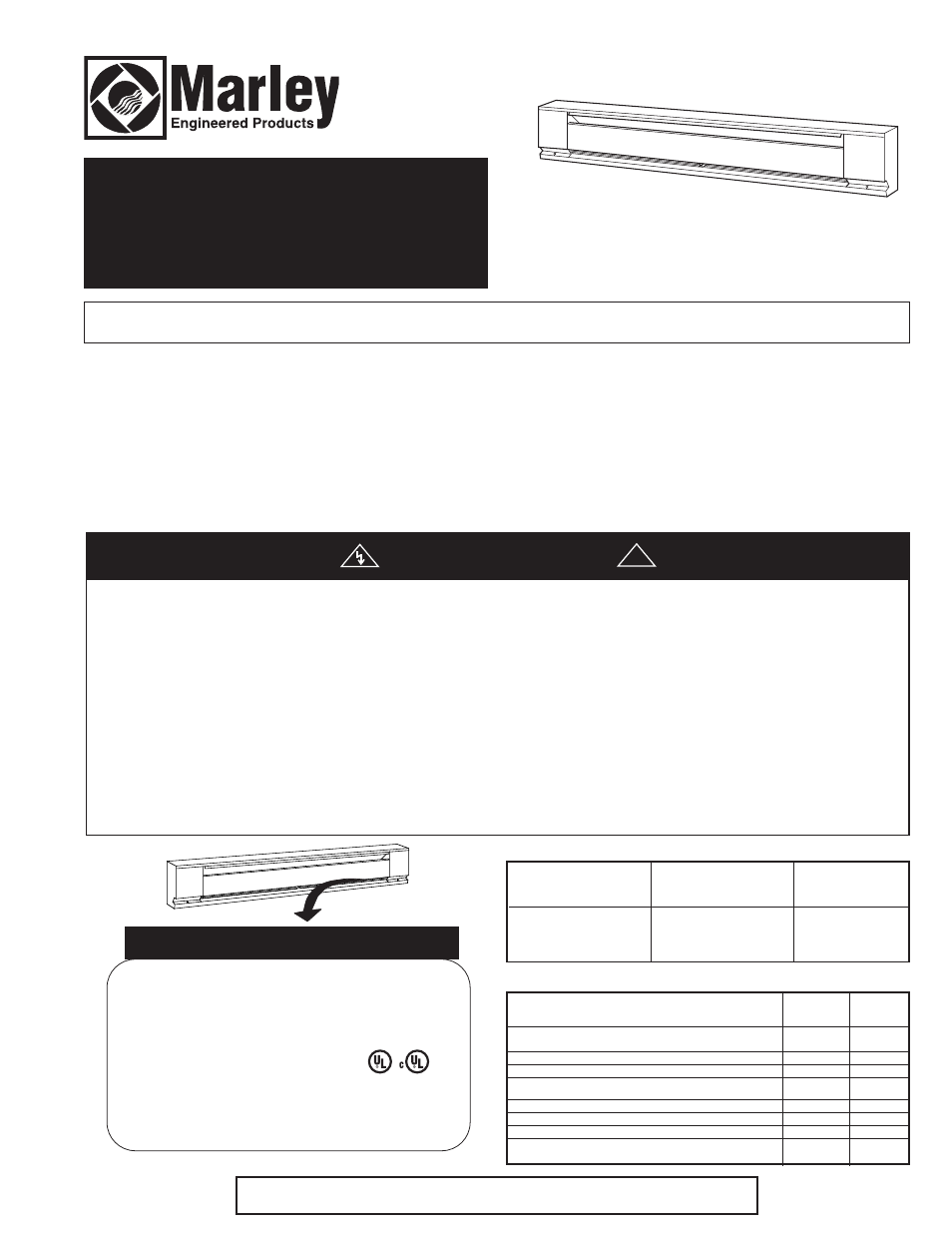

Calefactores eléctricos
de zócalo
Series 2500 y C2500
AL UTILIZAR ARTEFACTOS ELÉCTRICOS, PARA REDUCIR
EL RIESGO DE INCENDIO, CHOQUE ELÉCTRICO Y
LESIONES PERSONALES DEBEN OBSERVARSE SIEMPRE
ALGUNAS PRECAUCIONES BÁSICAS, COMO LAS SIGU-
IENTES:
1. Lea todas las instrucciones antes de instalar o utilizar el
calefactor.
2. Un calefactor tiene en su interior piezas calientes, y piezas
en donde se producen arcos o chispas. No lo utilice en
áreas en las que se utilice o almacene gasolina o líquidos
inflamables.
3. Cuando está en funcionamiento, el calefactor está muy
caliente. Para evitar quemaduras, no deje que su piel haga
contacto directo con las superficies calientes. Mantenga
lejos del calefactor los materiales combustibles como mue-
bles, almohadas, ropas de cama, papeles, ropas y cortinas.
4. Para evitar un posible incendio, no bloquee de ningún modo
las entradas o la descarga de aire.
5. No inserte ni permita que entren objetos extraños en ningu-
na abertura de ventilación o de descarga, porque esto
puede ser causa de choque eléctrico o incendio, o de daños
al calefactor.
6. Un choque eléctrico podría producir lesiones graves o la
muerte. Asegúrese de que el circuito de alimentación eléc-
trica del calefactor esté desconectado en el tablero de ser-
vicio o desconectador principal, antes de instalar o prestar
servicio a este calefactor.
!
Instrucciones de instalación, operación y mantenimiento
ADVERTENCIA
GENERALIDADES
Este calefactor está diseñado para proporcionar muchos años de funcionamiento eficiente y sin problemas como fuente de calor
principal o complementaria para calefacción ambiental, en aplicaciones residenciales y comerciales. Los calefactores de zócalo,
para asegurar un funcionamiento eficiente y seguro, deben estar controlados termostáticamente. No se suministra termostato con
este calefactor. Sin embargo, en el lugar donde compró el calefactor se ofrece un accesorio de termostato unipolar o bipolar para
instalar en el mismo, o también puede conectar el calefactor a cualquier termostato de montaje en la pared que sea adecuado y
cumpla con los requisitos de carga eléctrica. La instalación o uso de este producto de cualquier manera no descrita aquí anulará la
garantía, y podría provocar lesiones, daños materiales o daño permanente al calefactor.
INSTRUCCIONES IMPORTANTES
MODEL NO. 2543NWC
1009
BASEBOARD HEATER
PLINTHE CHAUFFANTE
VOLTS AC
60HZ WATTS
240/208 750/546
AMPS
3.1/2.7 54E1 LISTED
BASEBOARD HEATER
PATENT PENDING
4104-2109-265
MARLEY ENGINEERED PRODUCTS
BENNETTSVILLE, SC 29512
PLACA DE CARACTERÍSTICAS
DATE CODE
Figura 1: Ubicación de la placa de características
GUARDE ESTAS INSTRUCCIONES
Tabla 2: volúmenes netos del compartimiento de cables
PULGADAS cm
DESCRIPCIÓN CÚBICAS CÚBICOS
Calefactor únicamente (cada compartimiento
de cables) 14.96 241
Calefactor con termostato unipolar (SP)) 11.18 180
Calefactor con termostato bipolar (DP) 11.18 180
Calefactor con enchufe hembra para
Interruptor Calor-Frío 9.51 153
Calefactor con enchufe hembra doble 11.18 180
Calefactor con interruptor de desconexión bipolar (DP) 11.18 180
Calefactor con relé de potencia 10.76 174
Calefactor con relé con transformador 2.93 47
0 a 12
12.1 a 16
16.1 a 24
15 A
20 A
30 A
Corriente total
(amperes)
Calibre de cable
AWG mínimo
(cobre)
Calibre del inter-
ruptor automáti-
co o fusible
#14
#12
#10
Tabla 1
