SPÉCIFICATIONS
DÉBALLAGE
Contenu du carton :
• Télécommande
• Enjoliveur inférieur
• Grille avec électronique intégrée
• Ensemble de radiateur
• Instructions d'installation et manuel d'utilisation
INSTALLATION
Le radiateur est conçu pour une installation encastrée dans des sec-
tions de mur avec des poteaux muraux de 2 x 4” (50 x 101 mm) ou
plus, en utilisant le boîtier arrière fourni. Le radiateur peut se câbler
avec des fils standard pour bâtiments (supportant 60 °C). Référez-
vous aux “Spécifications” et à la plaque signalétique du radiateur pour
contrôler la tension secteur correcte et le calibre de fils recommandé.
REMARQUE : La hauteur de montage optimale pour ce radiateur va
de 18” а 24” (45 а 60 cm), du plancher au bas du boîtier arrière. Ne
l'installez PAS à moins de 12” (30,5 cm) du plancher.
Espacements au montage
Montage mural uniquement :
a. Au minimum 12" (30,5 cm) par rapport au plancher
b. Au minimum 12" (30,5 cm) par rapport à des cloisons
adjacentes
c. Au minimum 36" (91,5 cm) par rapport au plafond
Préparation du radiateur pour son installation
1. Retirez du boîtier arrière couvercle de boîtier de raccordement /
ensemble de radiateur en ôtant 8 vis. Mettez de côté ces vis qui
resserviront plus tard pour fixer l'ensemble de radiateur au boîtier
arrière.
REMARQUE : Couvercle de boîtier de raccordement / ensemble de
radiateur est en deux parties. La partie supérieure est nommée cou-
vercle de boîtier de raccordement, la partie inférieure est nommée
radiateur (Voir la Figure 1).
2. Dégagez l'une des pastilles à défoncer sur le côté du boîtier de
raccordement, et installez-y un serre-câble approprié (non fourni).
Installation du boîtier arrière dans une construction neuve
REMARQUE : Si la surface du mur a déjà a déjà reçu une finition,
suivez les instructions pour “Installation du boîtier arrière dans une
construction ancienne".
1. Dans une construction neuve sans finition de mur en place, posi-
tionnez le boîtier arrière contre le côté d'un poteau mural, en le
laissant dépasser légèrement du poteau pour arriver de niveau
avec la surface de mur finie (Il vous faut connaître l'épaisseur de
la future finition murale avant l'installation). Fixez le boîtier au
poteau en utilisant deux vis (non fournies) comme montré en
Figure 2.
2. Faites passer le câble d'alimentation secteur au travers du serre-
câble (précédemment installé, en laissant environ 6" (152 mm) de
mou à l'intérieur du boîtier pour la connexion sur les raccords en
queue de cochon du radiateur. Resserrez bien sur le câble.
POUR ÉVITER DES DOMMAGES POSSIBLES AU CÂBLAGE DU
SECTEUR, UTILISEZ SEULEMENT LES TROUS À DÉFONCER
PRÉVUS SUR LE BOÎTIER ARRIÈRE.
POUR ÉVITER UN RISQUE DE DÉPART D'INCENDIE OU
D'ÉLECTROCUTION, NE FAITES PAS D'INSTALLATION SANS LE
BOÎTIER ARRIÈRE.
LE RADIATEUR EN FONCTIONNEMENT EST TRÈS CHAUD. NE
L'INSTALLEZ PAS DERRIÈRE UNE PORTE OU UN PORTE-
SERVIETTES, DANS UN PLACARD, ET À UN ENDROIT OÙ IL
POURRAIT TOUCHER OU ROUSSIR DES RIDEAUX OU
DRAPERIES, OÙ SON ÉCOULEMENT D'AIR POURRAIT ÊTRE
OBSTRUÉ. MAINTENEZ LES CORDONS ÉLECTRIQUES, LA
LITERIE, LE MOBILIER ET D'AUTRES OBJETS COMBUSTIBLES À
DISTANCE DU RADIATEUR.
POUR PERMETTRE UN FONCTIONNEMENT SÛR, LES ESPACE-
MENTS QUI SUIVENT DOIVENT ÊTRE RESPECTÉS.
N° DE TAILLE
MODÈLE VOLTS AMPÈRES WATTS BTUHR DE FILS
HT2024SS 240 1,0 - 8,3 250 - 2 000 853 - 6 826 14AWG
HT1502SS 120 1,6 - 12,5 200 - 1 500 682 - 5 120 12AWG
14

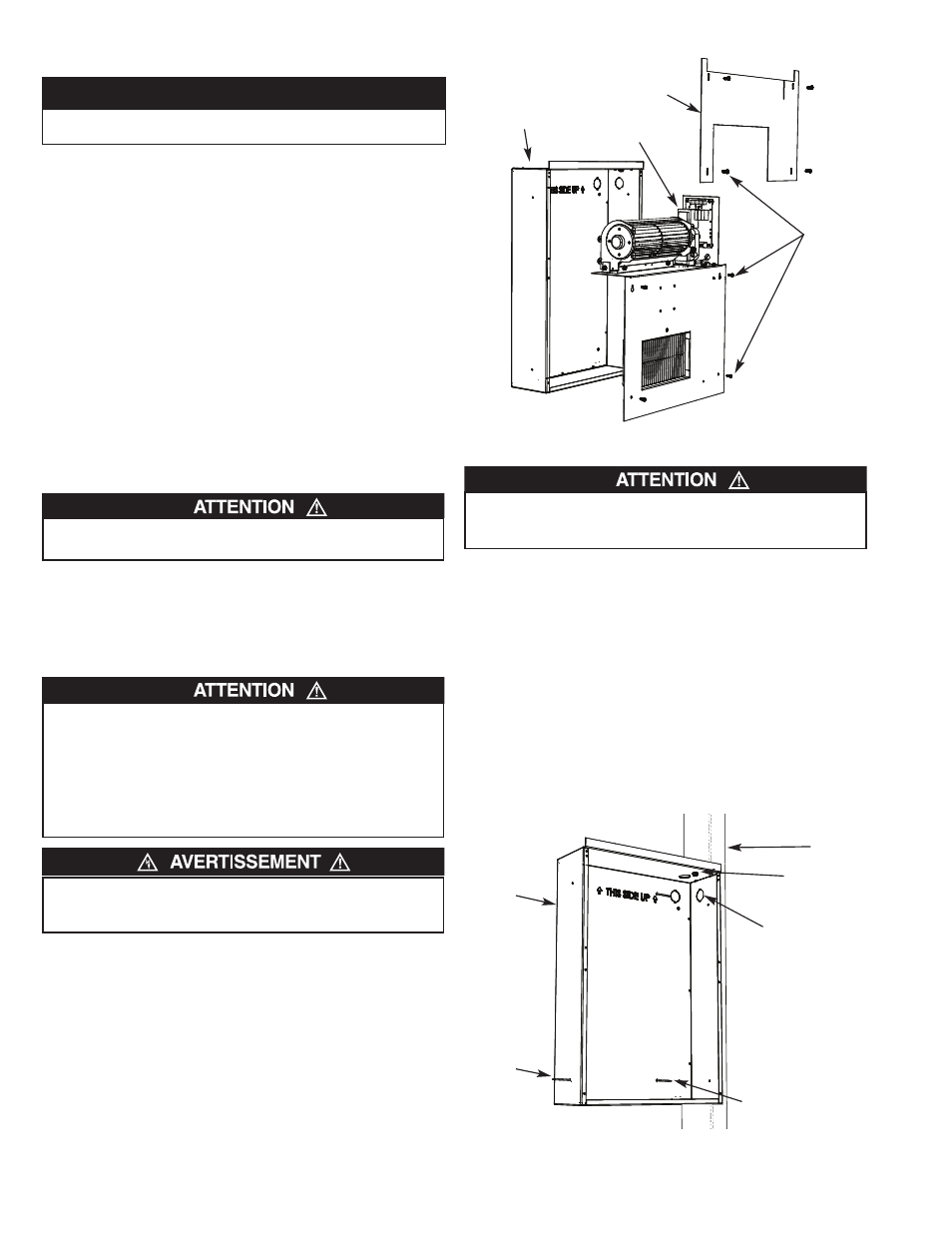

Figure 1 – Démontage de l'ensemble de radiateur du boîtier arrière
Pastille à
défoncer
Trou pour
vis de
support
(Sur poteau si
c'est possible)
Boîtier
arrière
Poteau
Vis de terre
Clous ou vis (2)
Figure 2. Fixation du boîtier au poteau
REMARQUE : Le boîtier arrière doit être installé de façon à ce que
son bord avant soit de niveau avec la surface une fois finie.
Boîtier
arrière
Vis
(8 au total)
Ensemble de
radiateur
Couvercle de boîtier
de raccordement
