Replacing the card – Dell Vostro 500 (Mid 2009) User Manual
Page 123
Adding and Replacing Parts
123
4 Grasp the connector end of the card and slide it out from under the
securing tabs.
5 Disconnect the cable from the card.
Replacing the Card
1 Replace the screw securing the card and insert the card at an angle to slide
it in the card compartment.
2 Connect the cable to the card.

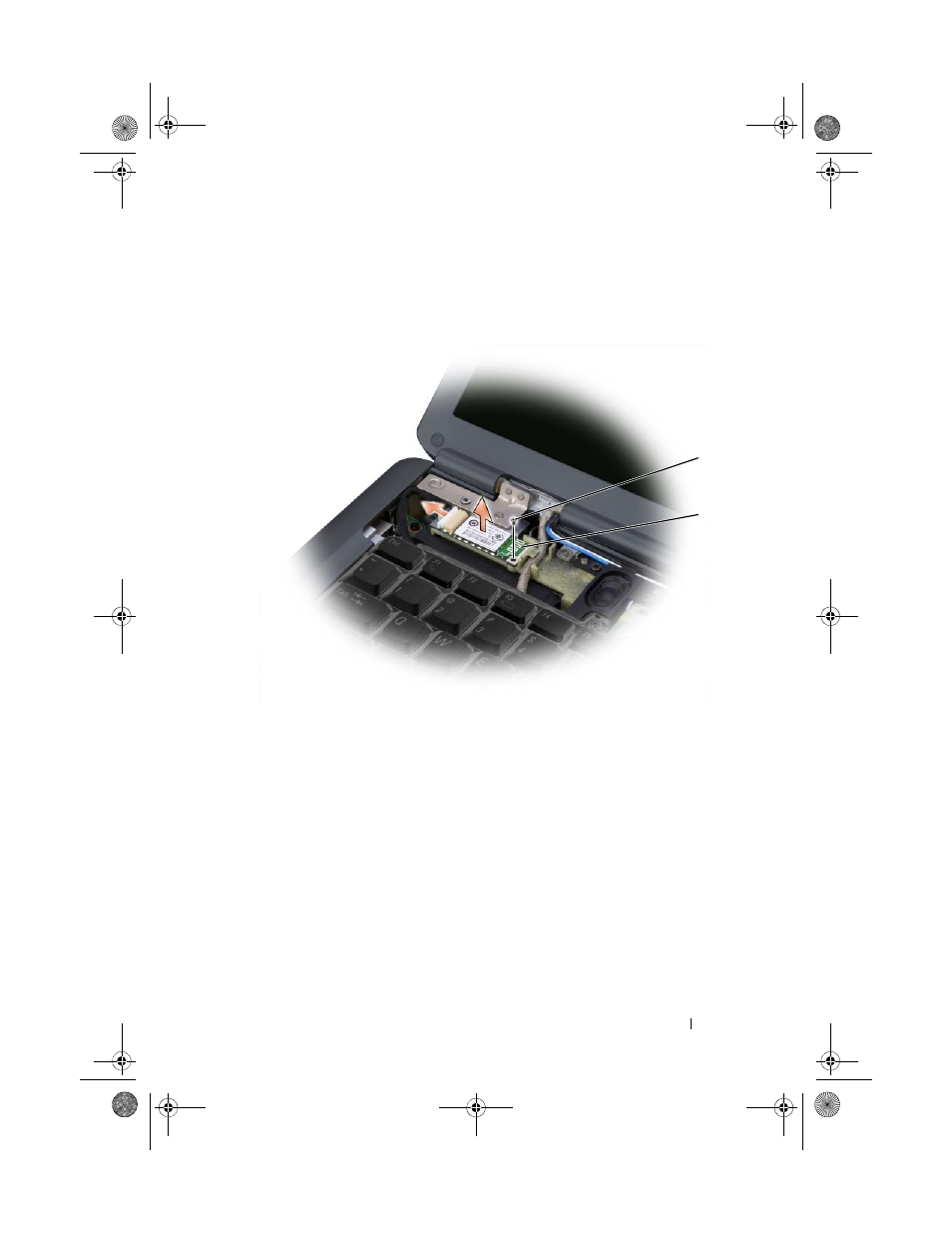

1
securing screw
2
card
1
2
