Unidades
Estación de trabajo Dell Precision™ 690 – Guía del usuario
Unidad de disco duro
Paneles de la unidad
Unidad de disquete
Lector de tarjetas multimedia
Unidad de CD/DVD

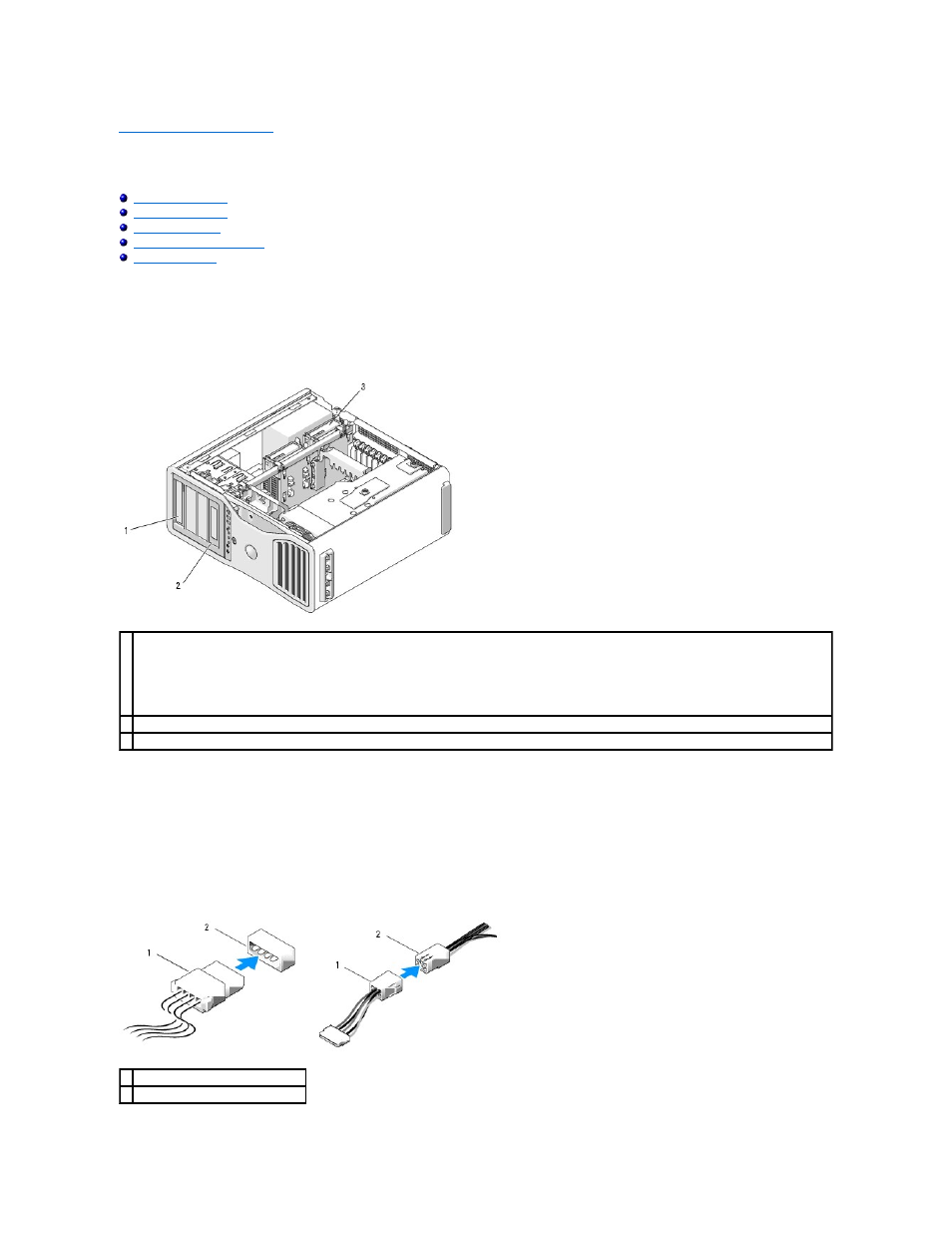

El ordenador admite:
l Hasta cuatro unidades de disco duro SAS (SCSI conectadas en serie) y una unidad de disco duro ATA serie (SATA) o cinco unidades disco duro SATA
l Hasta cuatro unidades de CD/DVD (si no tiene instalada ninguna unidad de disquete, ningún lector de tarjetas multimedia ni ninguna unidad de disco
duro en un compartimiento de 5,25 pulgadas)
l Una unidad de disquete o un lector de tarjetas multimedia
Pautas generales de instalación de las unidades
Cuando instale una unidad, conecte dos cables, un cable de alimentación CC desde la fuente de alimentación y un cable de datos, a la parte posterior de la
unidad. El otro extremo del cable de datos se conectará a una tarjeta de expansión o a la placa base. La mayoría de los conectores tienen unas marcas para
que se inserten correctamente; por ejemplo, una muesca o una pata que falta en un conector coincide con una lengüeta o un orificio relleno del otro conector.
Conectores del cable de alimentación
1
Cuatro compartimientos para unidades de 5,25 pulgadas (pueden contener una unidad de CD/DVD o una unidad de disquete, un lector de tarjetas
multimedia o una unidad de disco duro SATA en una carcasa especial para la unidad)
NOTA: el portaunidades del lector de tarjetas multimedia o de la unidad de disquete de 5,25 pulgadas no es intercambiable con el portaunidades de
disco duro.
2 Placa y tapa del panel de la unidad de disquete/lector de tarjetas multimedia especial
3 Cuatro compartimientos para unidades de disco (pueden contener unidades de disco SATA o SAS)
1 Cable de alimentación
2 Conector de entrada de alimentación
