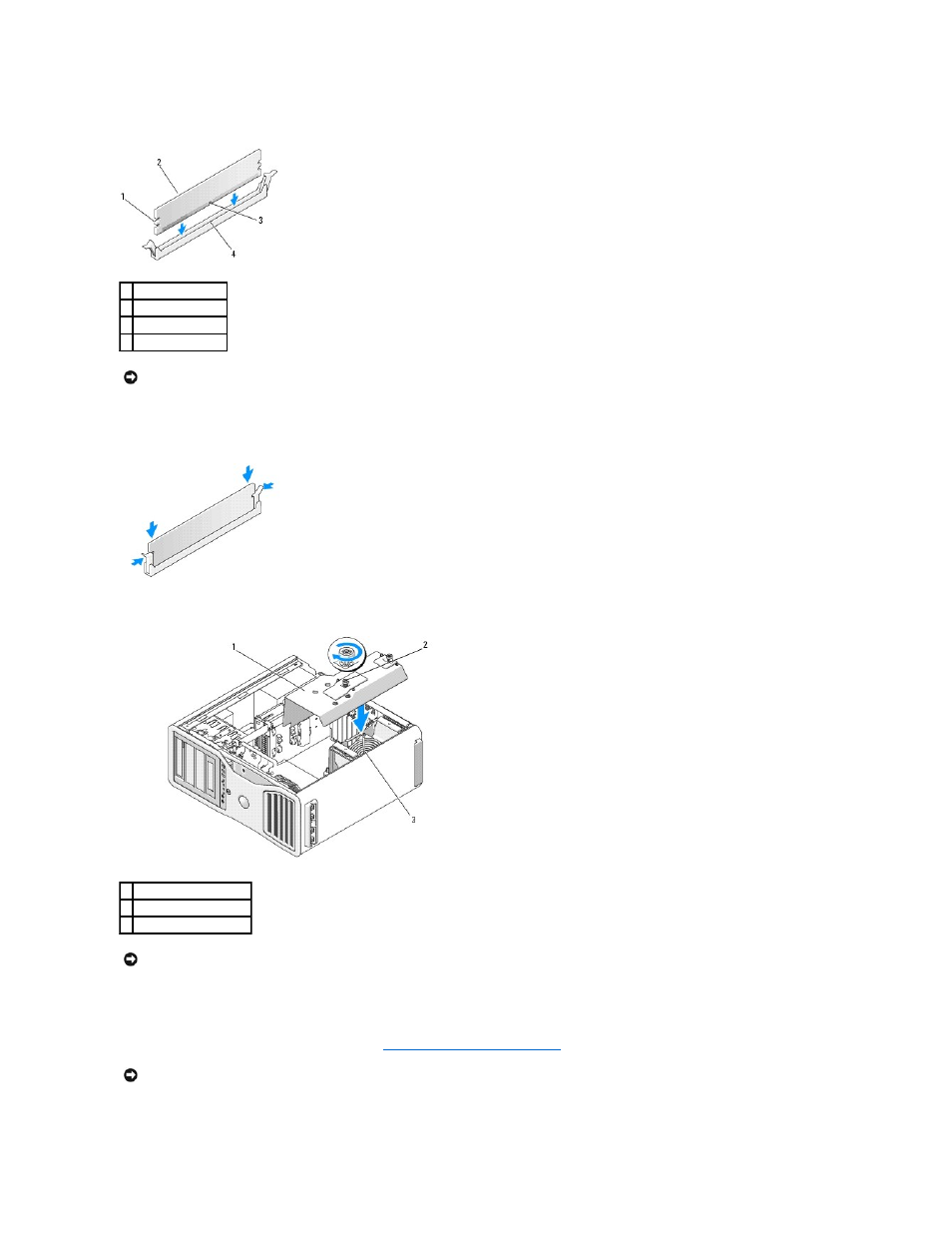

6. Alinee la muesca de la parte inferior del módulo con el travesaño del conector.
7. Inserte el módulo en el conector hasta que encaje en su sitio.
Si inserta el módulo correctamente, los ganchos de fijación encajan en las hendiduras de ambos extremos del módulo.
8. Coloque el ventilador de la memoria en la estructura de soporte del ventilador.
9. Vuelva a colocar la cubierta de la memoria. Apriete los tornillos mariposa hasta que la cubierta de la memoria quede bien fijada y no se mueva al
desplazar el ordenador.
10. Vuelva a colocar la cubierta del ordenador (consulte Colocación de la cubierta del ordenador ).
11. Conecte el ordenador y los dispositivos a las tomas eléctricas y enciéndalos.
1 Hendiduras (2)
2 Módulo de memoria
3 Muesca
4 Travesaño
AVISO: para evitar daños en el módulo de memoria, inserte el módulo verticalmente en el conector ejerciendo una presión uniforme en cada extremo
del módulo.
1 Cubierta de la memoria
2 Tornillos mariposa (2)
3 Ventilador de la memoria
AVISO: la cubierta de la memoria mantiene las tarjetas verticales de memoria (opcionales) en su lugar; los tornillos mariposa deben estar
suficientemente apretados para que las tarjetas verticales queden fijadas y evitar daños.
AVISO: para conectar un cable de red, enchúfelo primero en el puerto o dispositivo de red y, después, en el ordenador.
