Konfiguration des KVM-Switchmoduls
Das Analog KVM-Modul kann mit einem der folgenden Verfahren konfiguriert werden:
•
Verbinden Sie ein lokales KVM-Kabel (Dongle) vom Adapteranschluss (siehe Abbildung 2-1)
mit einem lokalen KVM und verwenden Sie die OSCAR-Schnittstelle. Siehe „Konfiguration
eines KVM mit der OSCAR-Schnittstelle und Direktzugriff “ auf Seite 137.
•
Verbinden Sie ein CAT 5-Kabel von der ACI-Schnittstelle (Analog Console Interface)
(siehe Abbildung 2-1) mit einem externen analogen oder digitalen KVM-Switch von Dell.
Siehe „Konfiguration eines KVM mit der OSCAR-Schnittstelle und Direktzugriff “
auf Seite 137.

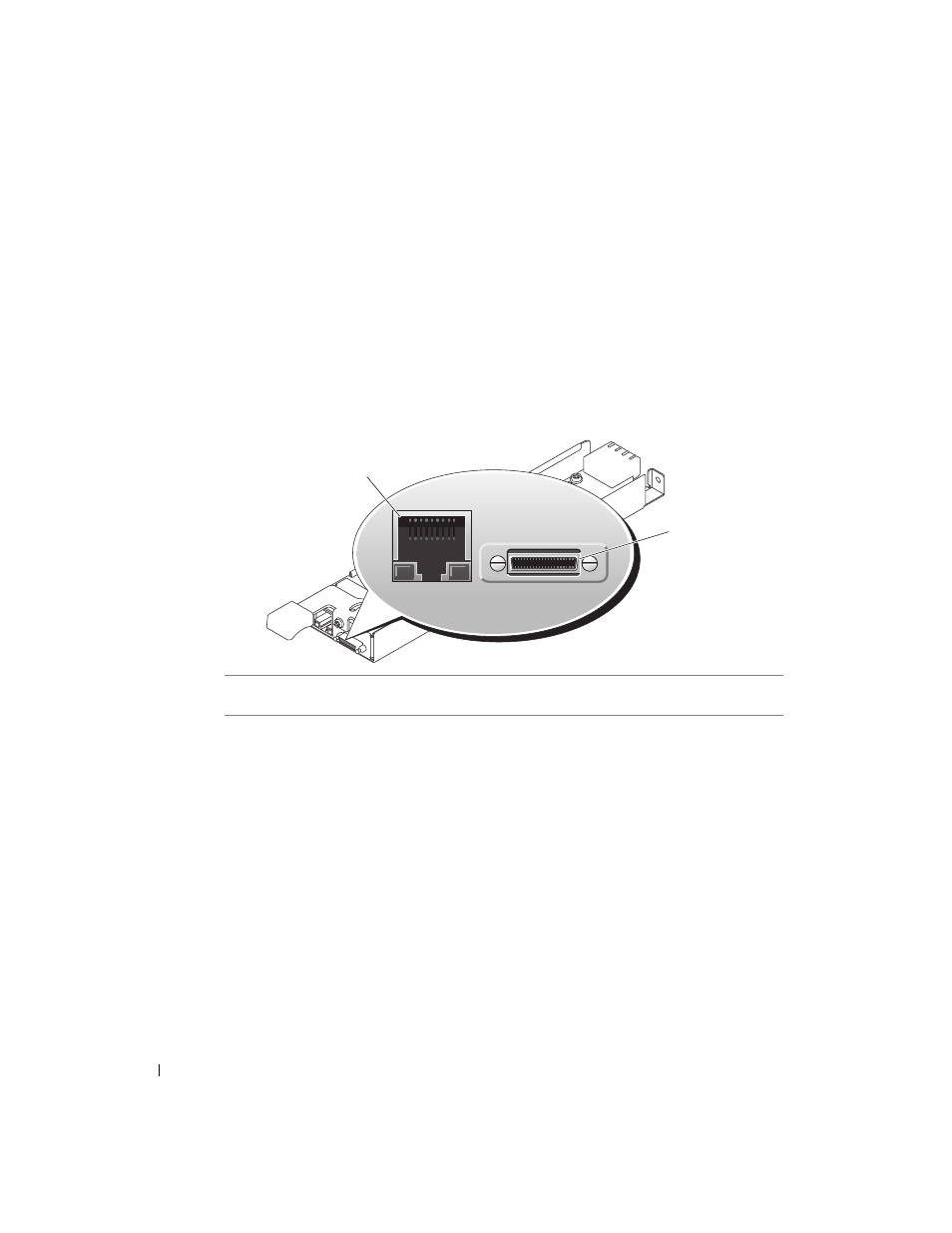

Abbildung 2-2.
Avocent Digital Access KVM-Switchmodul
Das Digital Access KVM-Modul kann mit einem der folgenden Verfahren konfiguriert werden:
•
(Empfohlenes Verfahren) Verbinden Sie das KVM-Modul mit dem gleichen Subnetz wie
das DRAC/MC-Modul über den Ethernet-Anschluss am KVM (siehe Abbildung 2-2),
und verwenden Sie die DRAC/MC-Schnittstelle zum Konfigurieren des KVM.
Siehe „Konfiguration des Avocent Digital Access KVM-Modul über das DRAC/MC-Modul“
auf Seite 146.
•
Verbinden Sie ein KVM-Kabel (Dongle) vom Adapteranschluss (siehe Abbildung 1-3)
mit einem lokalen Gerätesatz aus Tastatur, Bildschirm und Maus. Siehe „Konfiguration
eines KVM mit der OSCAR-Schnittstelle und Direktzugriff “ auf Seite 137.
•
Verbinden Sie ein lokales KVM-Kabel vom Adapteranschluss (siehe Abbildung 2-2) mit
einem Server Interface Pod (SIP) und ein CAT 5-Kabel vom SIP zu einem externen analogen
oder digitalen KVM-Switch von Dell. Siehe „Konfiguration eines KVM mit der OSCAR-
Schnittstelle und Direktzugriff “ auf Seite 137.
1
RJ-45-Anschluss (Ethernet-Schnittstelle)
2
Adapteranschluss (für KVM-Adapterkabel -
2 PS/2-Geräte und Bildschirm)
1
2
