Extracción e instalación de piezas
85
Conexión de los cables de unidad
Cuando se instala una unidad, se conectan dos cables (un cable de alimentación de CC y un cable
de datos) en la parte posterior de la unidad y en la placa base.
Conectores de la interfaz de unidad
La mayoría de los conectores de interfaz tienen unas marcas para que se inserten correctamente,
una muesca o una pata que falta en un conector coincide con una lengüeta o un orificio relleno del
otro conector. Los conectores con marcas aseguran que el alambre de la pata 1 del cable (indicado
por la franja de color a lo largo de uno de los bordes del cable IDE; los cables serie ATA no usan
franjas de color) va al extremo de la pata-1 del conector. El extremo de la pata 1 de un conector
de una placa o tarjeta se indica normalmente mediante un “1” serigrafiado directamente en la placa
o la tarjeta.
AVISO:
Cuando conecte un cable de interfaz IDE, no coloque la franja de color en un lugar que no sea
la pata 1 del conector. Si se cambia la orientación del cable, puede que la unidad no funcione y se puede
dañar el controlador, la unidad o ambos.
Conector del cable de alimentación
Para conectar una unidad utilizando el cable de alimentación, sitúe el conector de entrada
de alimentación en la placa base.

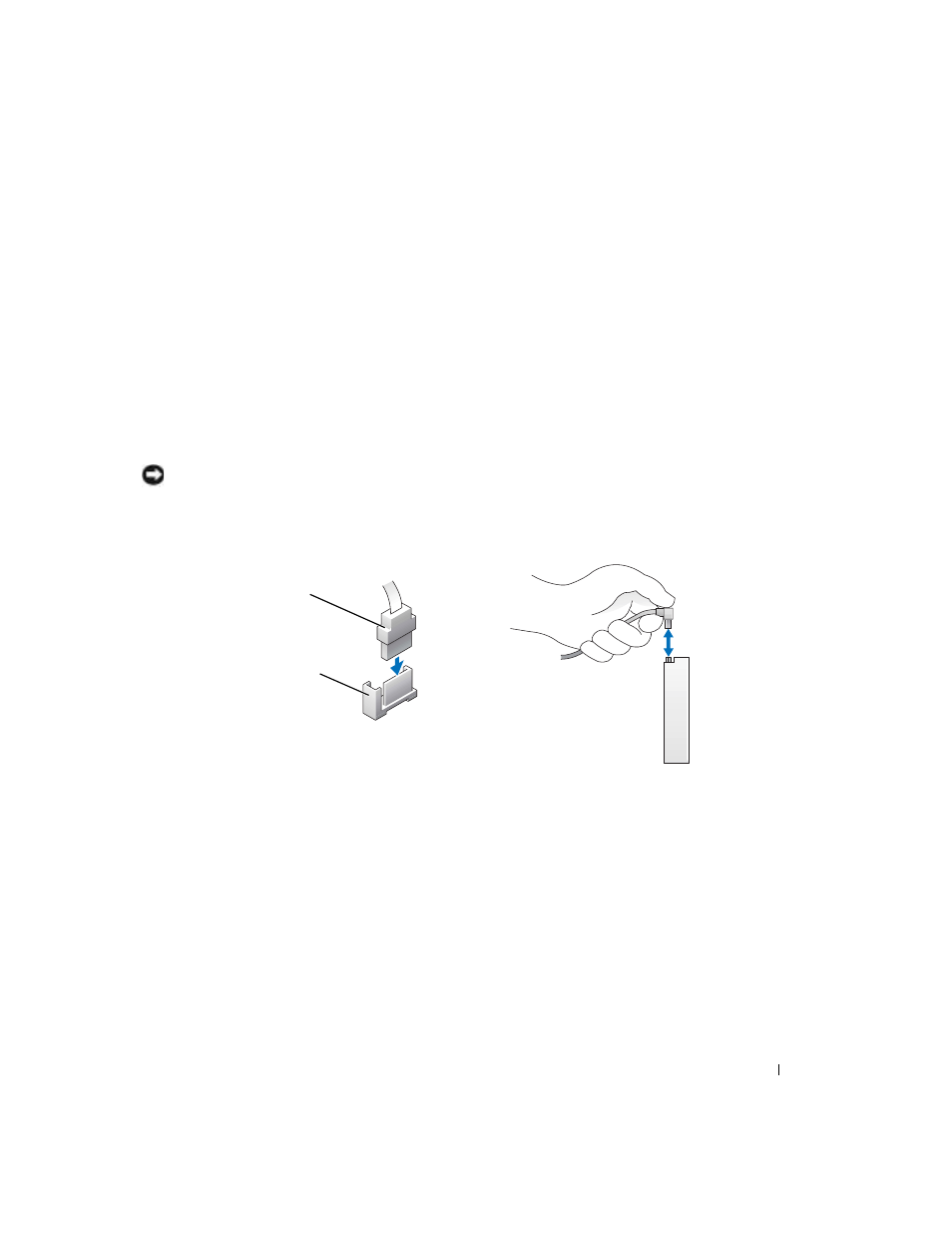

Conector ATA serie
cable de interfaz
conector de interfaz
