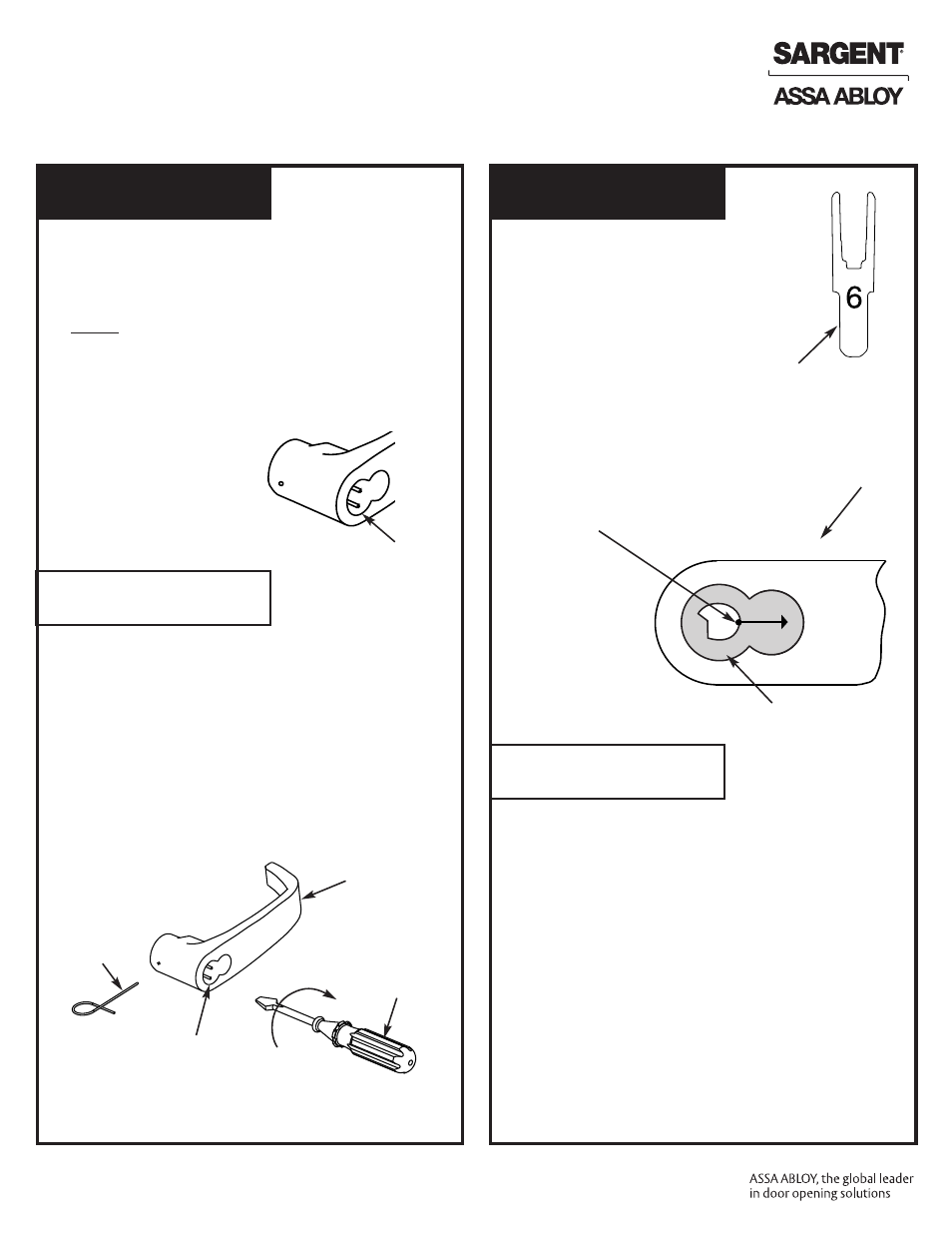

1. REMOVE CYLINDER (REFER TO BACK

SIDE OF THIS PAGE).

2. INSERT FLAT-BLADE SCREWDRIVER

INTO LEVER BETWEEN PINS.

3. GENTLY TURN SCREWDRIVER 45 DEGREES

CLOCKWISE.

4. AT THE SAME TIME, INSERT PUSH-PIN INTO HOLE

ON LEVER IN ORDER TO DEPRESS LEVER CATCH.

5. PULL THE LEVER FROM THE TUBE.

1. PUSH LEVER ONTO TUBE AS FAR AS IT WILL GO.

2. INSERT FLAT-BLADE SCREWDRIVER INTO LEVER

BETWEEN PINS.

3. GENTLY TURN SCREWDRIVER 45 DEGREES

CLOCKWISE.

4. PUSH LEVER AGAIN TO MAKE CERTAIN LEVER

CATCH ON TUBE IS ENGAGED IN LEVER BY
PULLING ON THE LEVER.

5. INSERT CYLINDER (REFER TO BACK SIDE OF

THIS PAGE).

LEVER

PINS

45°

PUSH
PIN

SCREWDRIVER

1. REMOVE CYLINDER (REFER TO BACK SIDE OF

THIS PAGE).

2. INSERT PUSH PIN OR SCREW DRIVER INTO

FIGURE EIGHT OPENING IN LEVER HANDLE.
PUSH LEVER CATCH IN DIRECTION SHOWN

TO DISENGAGE IT FROM THE LEVER.

3. SLIDE THE LEVER FROM THE TUBE.

1. PUSH LEVER ONTO TUBE UNTIL IT ENGAGES

THE LEVER CATCH. MAKE SURE LEVER CATCH
IS FULLY ENGAGED BY PULLING ON LEVER.

2. INSERT CYLINDER WITH TAIL PIECE. (REFER

TO BACK SIDE OF THIS PAGE).

LEVER

LEVER CATCH

PUSH HERE TO
DISENGAGE
LEVER CATCH

REMOVING LEVER HANDLE

REMOVING LEVER HANDLE

INSTALLING LEVER

INSTALLING LEVER

PINS ATTACH
TO LEVER

(ATTACHED TO LEVER)

FLAT TAIL PIECE
TO BE INSERTED
IN CYLINDER
(6 PIN TAILPIECE
SHOWN)

PINS VERSION

TAILPIECE VERSION

Copyright © 2012 SARGENT Manufacturing. All rights reserved.
Reproduction in whole or in part without the express written
permission of SARGENT Manufacturing is prohibited.

A6847E
