I-6 R I C E V I T O R E S A T E L L I T A R E D I G I T A L E I-7
DSB-B150F DSB-B150F
I
DESCRIZIONE
1. DISH INPUT Questa porta serve per collegare il cavo coassiale dall'LNB del
riflettore parabolico.
La porta fornisce l'ingresso IF e l'intervallo di frequenza in ingresso
è 950-2150 MHz. Anche la tensione di commutazione di 13V e 18V
viene fornita da questa porta.
2. LOOP Consente il collegamento di un ricevitore analogico.
Il ricevitore è dotato di una porta ‘LOOP’.
3. AV1 (TV) Per la connessione al televisore. È supportato il formato YUV.
4. AV2 (EXT) Per la connessione al videoregistratore o ad altri dispositivi.
5. RS 232 DATA PORT Serve per collegare il ricevitore a un computer per leggere e scaricare
informazioni dati.
6. DIGITAL AUDIO OUT Uscita per il collegamento a un amplificatore digitale.
7. AC MAINS Per collegare la spina del cavo di alimentazione della rete CA.
L'intervallo di tensione CA in entrata è compreso tra 100V e 240V,
con alimentazione da 50Hz/60Hz.

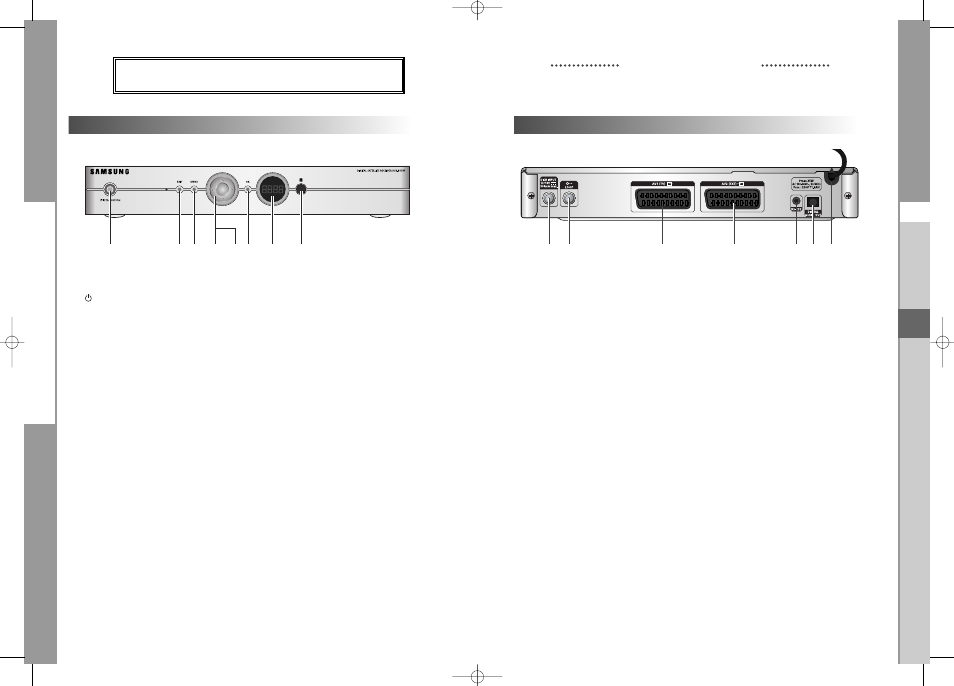

Pannello posteriore Pannello frontale
DESCRIZIONE
1. / I STANDBY/ON Questo tasto serve per accendere il ricevitore o metterlo in modalità
standby.
2. EXIT Questo tasto serve per uscire da un menu, per tornare al menu
precedente o per uscire da alcuni riquadri.
3. MENU Questo tasto serve per accedere al menu o per tornare al menu
precedente.
4. … , † Questi tasti servono per cambiare i canali mentre si guarda il
televisore e per spostare la barra di evidenziazione per la selezione
delle opzioni del menu.
5. œ , √ Questi tasti servono per alzare e abbassare manualmente il volume
mentre si guarda il televisore e per spostare la barra di evidenziazione
per la selezione delle opzioni del menu.
6. OK Questo tasto serve per inserire e confermare i dati per il ricevitore
nel sistema di menu. Questo tasto serve per selezionare le voci.
Premendolo mentre si guarda il televisore, viene visualizzato un
elenco di canali.
7. Display a 7 segmenti Questo display a LED indica il numero del canale corrente.
Mentre il ricevitore è in modalità standby, sul monitor appare l'ora
corrente.
8. Sensore a infrarossi Consente di ricevere i comandi a infrarossi del telecomando.
1 2 3 7 4 5 6 8 6 4 3 2 1 5 7
