Instructions d’installation et d’entretien
(Les chiffres entre parenthèses font référence au numéro d’article)
Principes de fonctionnement
Lorsque l’alimentation en eau est activée, le régulateur est en
position ouverte. L’eau qui s’écoule dans le système augmente la
pression de refoulement qui alimente les orifices de commande
sous la membrane (8). Lorsque la pression de la membrane (8)
s’approche de l’équilibre avec les forces exercées par le ressort
de réglage (5), le disque (20) se déplace pour laisser passer juste
assez d’eau pour maintenir la pression de consigne.
Installation
Enlever avec soin tout corps étranger du système de tuyauterie
d’entrée et installer le régulateur avec la flèche de débit pointant
dans la direction du débit. Il est préférable d’installer le régulateur
de pression 2300 sur une conduite horizontale avec la chambre
d’aspiration orientée vers le haut, pour que les sédiments n’aient
pas tendance à se déposer dans les orifices de commande.
Fournir une dérivation à trois valves pour faciliter l’inspection du
régulateur de pression sans interrompre le service. Pour éviter
des dommages causés par des corps étrangers, utiliser une
crépine en amont du régulateur.
Ce robinet doit être installé dans un endroit accessible avec un
dégagement suffisant pour le nettoyage, l’entretien et le réglage.
Fonctionnement
Au démarrage, procéder comme suit :
1. Ouvrir graduellement le robinet d’arrêt d’admission, jusqu’à
ce que le régulateur de pression prenne le contrôle, comme
indiqué par le manomètre de pression de consigne.
2. Tourner la vis de réglage (1) dans le sens horaire augmenter
la pression de consigne et dans le sens antihoraire pour la
diminuer.
MISE EN GARDE : Avant chaque réglage, il est recommandé
d’utiliser un manomètre pour vérifier l’exactitude du réglage de
pression. Ne pas serrer à bloc la vis de réglage au fond de la
cage à ressort.
Dépannage
Débit inadéquat de la pression de consigne :
1. Vérifier que la pression initiale est celle prévue pour la conduite
de pression et qu’elle est appliquée au niveau du robinet
d’admission.
Accumulation de réduction de pression :
1. Des corps étrangers peuvent être logés entre le disque (20)
et la bague de siège du corps (19). Enlever la bride pleine (24)
pour inspecter.
2. La membrane (8) peut être brisée. Enlever la chambre
d’aspiration (4) pour inspecter.
3. L’anneau de scellement (16) pourrait être endommagé.
Consulter les instructions de démontage ci-dessous pour
effectuer un remplacement.
Fonctionnement irrégulier
Un démontage complet est recommandé.
1. Rechercher les orifices de commande obstrués raccordant la
sortie du corps avec la chambre de la membrane.
2. Rechercher des dépôts qui causent une adhérence de
l’anneau de scellement (16) ou de la tige (14) dans leurs
guides respectifs.
Démontage
Pour changer ou inspecter le disque de clapet ou l’anneau
de scellement :
1. Enlever la bride pleine (24).
2. Enlever les carrés de manœuvre (22). Empêcher la
tige de tourner en insérant un tournevis dans la fente à
l’extrémité de la tige.
3. Le support d’anneau (21) tombera. Déposer avec
précaution le piston d’équilibrage (18) pour éviter
d’endommager l’anneau de scellement (16), car il est
extrait à travers la bague de siège du corps (19).
Pour examiner la membrane ou la tige :
1. Éliminer la compression du ressort en tournant la vis de
réglage (1) dans le sens antihoraire.
2. Enlever les boulons de la membrane (9) et soulever la
chambre d’aspiration (4).
3. Soulever la plaque de pression (7) pour retirer la
membrane et la tige du robinet.
4. Pour examiner la membrane, démonter l’écrou
d’accouplement (6) et soulever la plaque de pression (7).

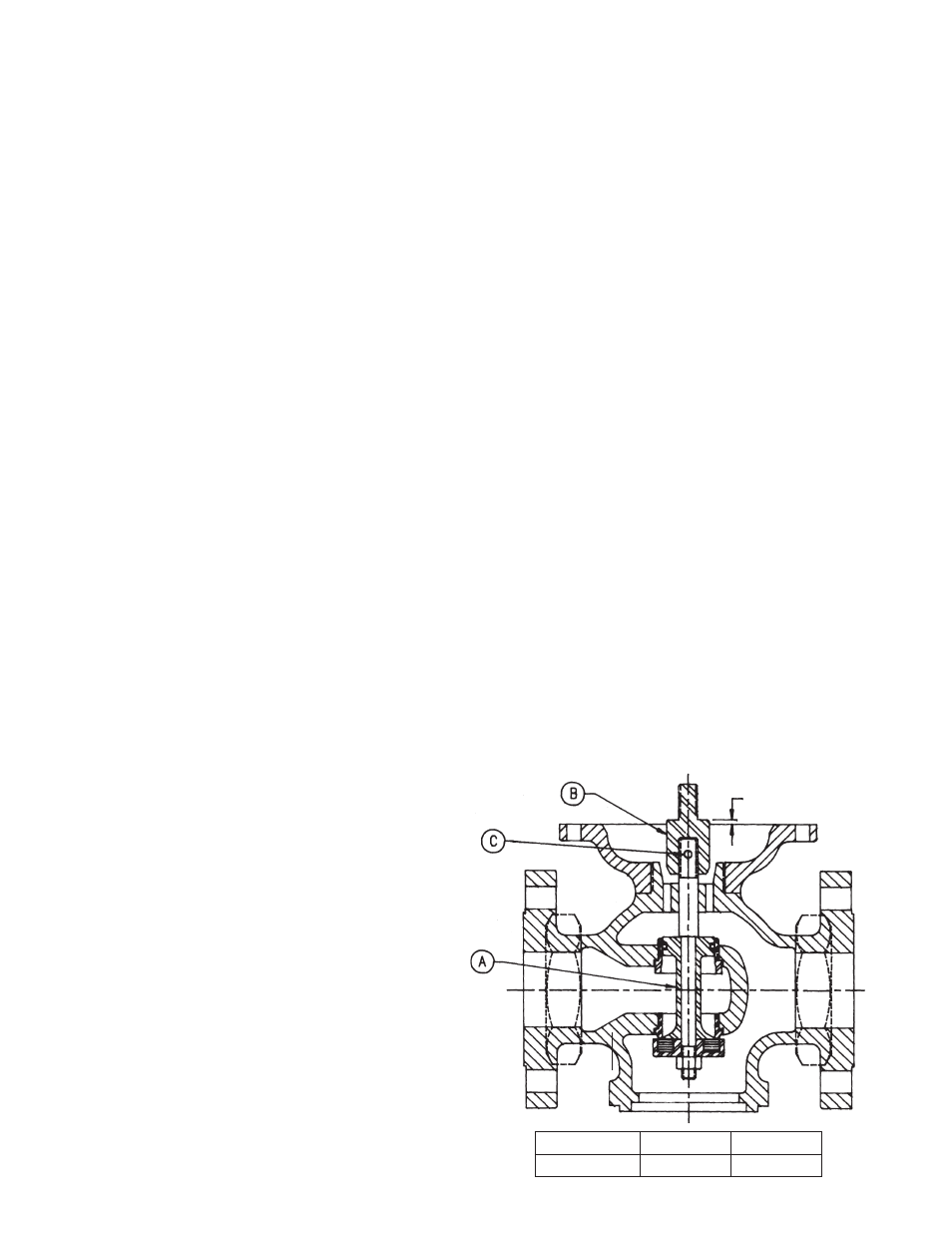

Réglage du robinet
Si le raccord fileté entre le raccord de tige (11) et la tige (14)
est endommagé, procéder comme suit :
1. Insérer la tige (A) et maintenir le disque sur la bague de
siège du corps en position fermée, comme illustré.
2. Visser le raccord de tige (B) sur la tige jusqu’à ce que le
réglage de la course T soit atteint.
3. Enlever la tige (A) et verrouiller le réglage en perçant un
trou et en insérant une goupille (C).
REMARQUE : Il est recommandé d’effectuer une
inspection annuelle des composants en caoutchouc
et des pièces de contrôle pour assurer un
fonctionnement adéquat.
T DE DIMENSION
Taille du robinet 80 mm (3 po) 100 mm (4 po)
T de dimension 4,76 mm ( 3 ⁄
16 po) 6,75 mm ( 17 ⁄
64 po)
