H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
I.S. 18
wiring grounding instructions
SAFETY WARNING: READ WIRING AND GROUNDING
INSTRUCTIONS (IS 18) AND ANY ADDITIONAL DIRECTIONS.
TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW
WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR
LOCAL AUTHORITIES FOR CODE REQUIREMENTS
wiring instructions
Indoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth, unmarked side of
the two-conductor cord) to positive fixture lead (B) with appropriately sized twist
on connector - see Drawings 1 or 2.
2. Connect negative supply wire (C) (typically white or the ribbed, marked side of the
two-conductor cord) to negative fixture lead (D).
3. Please refer to the grounding instructions below to complete all electrical
connections
Outdoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth unmarked side of
the two-conductor cord) to positive fixture lead (B) with appropriately sized twist
on connector --- see Drawings 2 or 3.
2. Connect negative supply wire (C) (typically white or the ribbed, marked side of the
two-conductor cord) to negative fixture lead (D).
3. Cover open end of connectors with silicone sealant to form a watertight seal.
 If installing a wall mount fixture, use caulk to seal gaps between the fixture
mounting plate (backplate) and the wall. This will help prevent water from
entering the outlet box. If the wall surface is lap siding, use caulk and a fixture
mounting platform specially.
4. Please refer to the grounding instructions below to complete all electrical
connections.
grounding instructions
Flush Mount Fixtures
For positive grounding in a 3-wire electrical system, fasten the fixture ground wire (E)
(typically copper or green plastic coated) to the fixture mounting strap (M) with the
ground screw (S) - see Drawing 1.
Note: On straps for screw supported fixtures, first install the two mounting screws in strap.
Any remaining tapped hole may be used for the ground screw.
Chain Hung Fixtures
Loop fixture ground wire (E) (typically copper or green plastic coated) under the head
of the ground screw (S) on fixture mounting strap (M) and connect to the loose end
of the fixture ground wire directly to the ground wire of the building system with
appropriately sized twist-on connectors - see Drawing 2.
Post-Mount Fixtures
Connect fixture ground wire (E) (typically copper or green plastic coated) to power
supply ground with appropriately sized twist-on connector inside post. Cover open
end of connector with silicone sealant to form a watertight seal - see Drawing 3.
I.S. 18
câblage échouage instructions
AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (IS 18), ET TOUTE AUTRE INSTRUCTION. COUPER L’ALIMENTATION
ELECTRIQUE PENDANT L’ONSTALLATION. SI DE NOUVELLES CABLAGE
N’EST NECESSAIRE, CONSULTEZ UN ELECTRICIEN QUALIFIE OU
AUTORITES LOCALES POUR EXIGENCES DU CODE.
instructions de câblage
Luminaires Itérieurs
1. Brancher le fil d’alimentation positive (A) (généralement noir ou, côté lisse banalisée de la
corde á deux conducteurs) á plob de fixation positive (B) avec la torsion de taille appropriée
sur le connecteur --- Voir Schéma 1 ou 2.
2. Connecter le fil d’alimentation négative (C) (généralement blanc ou l’, côté marqué nervurée
du fil á deux conducteurs) au conducteur négatif de l’appareil (D).
3. S’il vous plaît se référer á la mise á la terre instructions ci-dessous pour terminer toutes les
connexions électriques.
Luminaires Extérieurs
1. Brancher le fil d’alimentation positive (A) (généralement noir ou le côté lisse banalisée de la
corde á deux conducteurs) á plomb de fixation positive (B) avec la torsion approrpriately
taille du connecteur --- Voir Schéma 2 ou 3.
2. Connecter le fil d’alimentation négative (C) (généralement blanc ou l’, côté marqué nervurée
du fil á deux conducteurs) au conducteur négatif de l’appareild (D).
3. Couvrir extrémité ouverte de connecteurs acex du silicone pour former un joint étenche á
l’eau.
 Si l’installation d’un luminaire de montage mural, utiliser calfeutrage pour sceller l’espace
entre la plaque de montage de fixation (plaque arriére) et la paroi. Cela aidera á empêcher
l’eau de pénétrer dans le boc sortie. Si la surface du mur est bardage á clin, utiliser
caldeutrage et une plate-forme de montage d’appareils spécialement.
4. S’il vous plait se referrer auc instructions ci-dessous pour terminer la terre toutes les
connexions électrques.
instructions de mise
Montage Encastré Fixtures
Pour la terre positive dans un systéme électrique á 3 fils, fixez le fil de terre du luminaire (E)
(généralement en cuivre ou vert recouvert de plastique) á la sangle de fixation de fixation (M)
avec la vis de terre (S) --- Voir Schéma 1.
Remarque: Sur les sangles pour les appareils pris en charge á vis, installez d’abord les deux vis de fixation
á sangle. Tout trou taraudé restante peut être utilisée pour la vis de terre.
Chaîne Accroché Luminaires
Boucle fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de plastique) sous la
tête de la vis de terre (S) sur la sangle de fixation de fixation (M) et se connecter á l’extrémitré
libre du fil de terre du luminaire directement sur le fil de terre du systéme de construction avec
une taille appropriée connecteurs á visser --- Voir Schéma 2.
Luminaires Aprés Montage
Brancher le fil de terre du luminaire (E) (généralement en cuivre ou vert recouvert de plastique)
á la masse de l’alimentation avec une taille appropriée torsion sur le connecteur á l’intérieur de
la poste. Couvrir extrémité ouverte du connecteur avec du mastic silicone pour former un joint
étache á l’eau --- Voir Schéma 3.
I.S. 18
tierra cableado instrucciones
ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO Y
LA TIERRA (IS 18), E INSTRUCCIONES ADICIONALES. APAUGE LA
ALIMENTACIÓN DE CORRIENTE DURANTE LA INSTALACIÓN. SI SE
REQUIERE NUEVO CABLEADO, CONSULTE CON UN ELECTRICISTA O
AUTHORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO
Instrucciones de cableado
Acesorios Cubierta
1. Conecte el cable de alimentación positive (A) (normalmente negro o la cara lisa, sin marcas
del cable de dos conductores) de plomo accesorio positivo (B) con un giro de tamaño
adecuado en el conector --- Véase la Figura 1 y 2.
2. Conecte el cable de alimentación negativa (C) (por lo general de color blanco o el lado
marcado estriado del cable de dos conductores) de plomo accesorio negativo (D).
3. Por favor, consulte las instrucciones de puesta a tierra-a continuación para completar todas
las conexiones eléctricas.
Accesorios Exterior
1. Conecte el cable de alimentación positiva (A) (normalmente negro el lado no marcado
suave del cable de dos conductores) de plomo accesorio positivo (B) con un giro de tamaño
approrpriately conector --- Véase la Figura 2 y 3.
2. Conecte el cable de alimentación negative (C) (por lo general de color blanco o el lado
marcado estriado del cable de dos conductores) de plomo accesorio negativo (D).
3. Cubra el extreme abierto de conectores con sellador de silicona poara formar un sello
hermético.
 Si va a instalar un soporte de fijación mural, use masilla para sella los espacios entre la
placa de montaje del aparato (placa) y la pared. Esto ayudará a evitar que el agua entre en
la boc salida. Si la superficie de la pared es de revestimiento solapado, utilice masilla y una
plataforma de montaje accesorio especial.
4. Por favor, consulte las Instrucciones de puesta a tierra-a continuación para completar
todas las conexiones eléctricas.
instrucciones puesta a tierra
Montaje Embutido Accesorios
Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra del artefacto (E)
(generalmente de cobre o verde recubierto de plástico) a la brida de montaje accesorio (M)
con el tornillo de tierra (S) --- Véase la Figura 1.
Nota : En las correas de accesorios compatibles tornillos, primero instale los dos tornillos de
montaje de la correa. Cualquier agujero roscado restante puede ser utilizado para el tornillo
de tierra.
Cadena Hung Accesorios
Loop alambre de tierra (E) (generalmente de cobre o verde recubierto de plático) debajo de la
cabeza del tornillo de tierra (S) en la brida de montaje accesorio (M) y conectar con el extremo
suelto del cable de tierra luminaria directamente al cable de tierra del sistema de construcción
con un tamaño adecuado twist-conectores --- Véase la Figura 2.
Accesorios Posterior Monte
Conecte el cable de tierra del artefacto (E) (generalmente de cobre o verde recubierto de
plástico) a tierra de la fuente de alimentacón con conector de tamanño adecuado en el
interior puesto enlaces en forma. Cubra el extremo abierto del conector con sellador de
silicona para formar un sello hermético --- Véase la Figura 3.

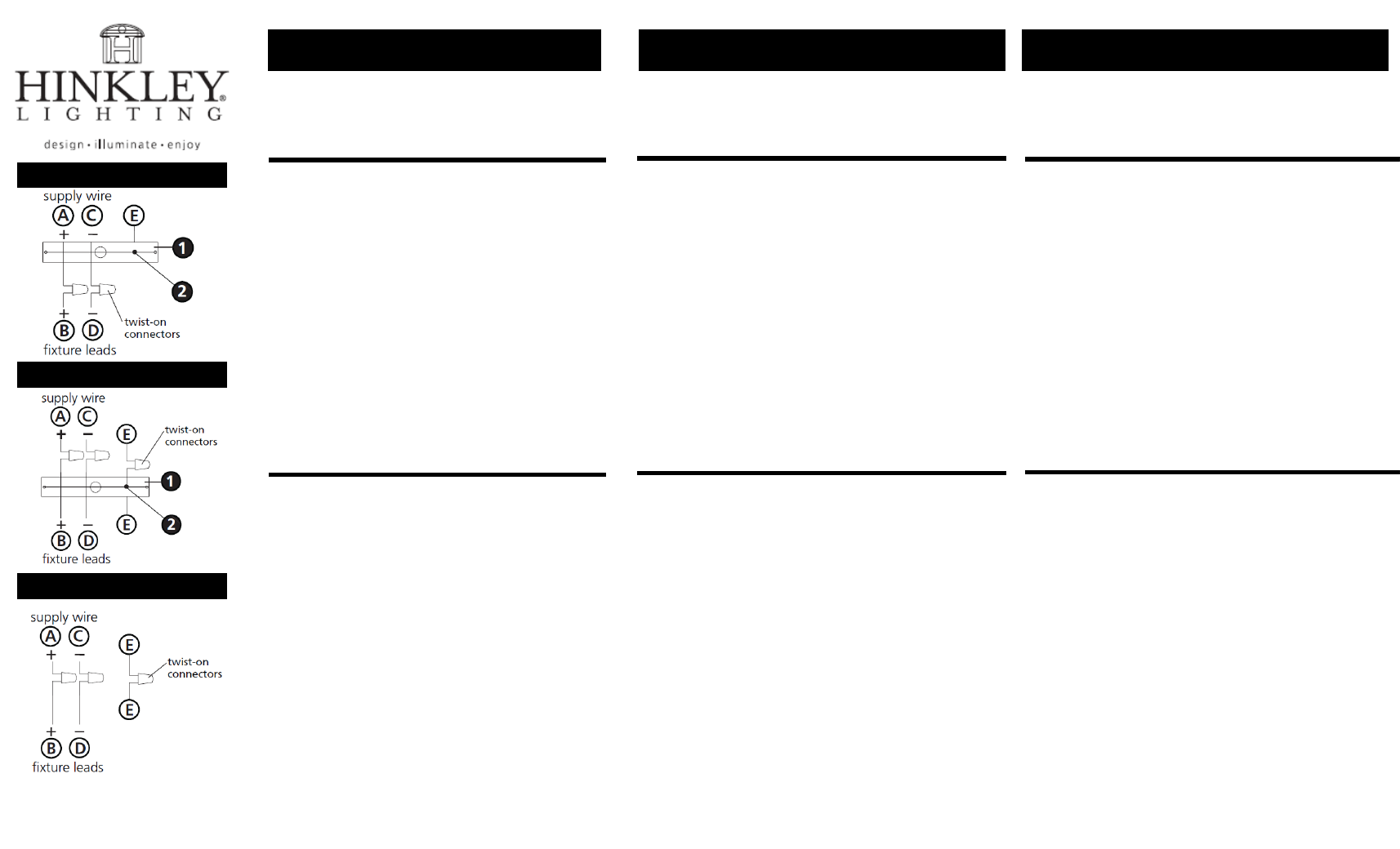

Drawing 1 – Flush Mount
Drawing 2 – Chain Hung
Drawing 3 – Post-Mount
