Assembly Instructions
Item No. 2231

start here
1. Find a clear area in which you can work.
2. Unpack fixture from the carton.
3. Carefully review instructions prior to assembly.
*** The construction of this fixture will be accomplished by
first assembling the main body of the fixture, making all
necessary electrical connections, then mounting the fixture
to pre-installed post.
1. After wiring connections are complete, slip post fitter (A) over
top of preinstalled post (B) making sure all wire connections
are tucked inside the pole - see Drawing 3.
2. When fixture is slipped over pole make sure no wires are being
pinched between the top edge of the pole and the inside of the
post fitter.
3. Thread the 3 set screws (C) into pre-tapped holes in post fitter.
4. Tighten screws (C) to secure fixture to post.
SAFETY WARNING: READ WIRING AND GROUNDING
INSTRUCTIONS (IS 18) AND ANY ADDITIONAL DIRECTIONS.
TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW
WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR
LOCAL AUTHORITIES FOR CODE REQUIREMENTS
Make electrical connections from supply wire to fixture lead
wires. Refer to instruction sheet (I.S. 18) and follow all
instructions to make all necessary wiring connections. Then
refer back to this sheet to continue installation of this fixture.
1. To lamp fixture start by removing the top (B) by unscrewing the
four screws (A), then lamp accordingly. - see Drawing 1
2. To assemble fixture to the cage first align the screw hole on the
top of the fixture (B) with the screw holes on the top of the
cage (C) and set into place.
1. Prior to reassembling the fixture install the Glass (G) into the
fixture cage before mounting the fixture to the post. --- see
Drawing 2
2. Proceed by inserting the glass down into the top opening of the
cage (1).
3. Place the glass clip (3) over the glass (G) and line up the screw
hole in the glass clip (3) with the screw hole in the top of the
cage (1) and thread in the screw (2) into the top of the cage (1).
Les Instructions D’assemblage
Item No. 2231

commencez ici
1. Trouvez un espave libre dans lequel vous pouvez travailler.
2. Déballez appareil de la boîte.
3. Examinez attentivement les instructions avant le montage.
*** La construction de cet appareil sera accompli par la premiére
assemblage du corps principal de l’appareil, toutes les connexions
électriques nécessaires, puis de monter le dispositif de poste pré-
installé.
1. Aprés les raccordements sont terminés, glisser poste monteur (A) sur
le dessus du poste préinstallé (B) s’assurer que toutes les connexions
sont cachées á l’intérieur du pôle --- Voir Schéma 3.
2. Lorsque appareil est glissé sur poteau assurez-vous qu’aucun fil ne
pincés entre le bord supérieur du pôle et l’intérieur de l’intallateur
poste.
3. Visser les 3 vis de réglage (C) dans les trous pré-taraudés installateur
poste.
4. Serrer les vis (C) pour fixer luminaire pour poster.
AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (IS 18), ET TOUTE AUTRE INSTRUCTION. COUPER
L’ALIMENTATION ELECTRIQUE PENDANT L’ONSTALLATION. SI DE
NOUVELLES CABLAGE N’EST NECESSAIRE, CONSULTEZ UN
ELECTRICIEN QUALIFIE OU AUTORITES LOCALES POUR EXIGENCES DU
CODE..
Effectuez les connextions électriques du câble d’alimentation áfils de
connexion du projecteur. Reportez-vous á la feuille d’instruction (IS
18) et suivez toutes les instructions pour effectuer tous les
brachements nécessaires. Puis se référer á cette fiche pour continuer
l’installation de cet accessoire.
1. Pour lampe luminaire commencez par enlever le haut (B) en dévissant les
quatre vis (A), puis la lampe en conséquence --- Voir Schéma 1.
2. Pour assembler fixation á la cage d’abord aligner le trou de vis sur le
dessus de l’appareil (B) avec les trous de vis sur le dessus la cage (C) et
mis en place.
1. Avant de remonter l’appareil installer le verre (G) dans la cage de
l’appareil avant de monter l’appareil á la poste --- Voir Schéma 2.
2. Procéder par l’insertion de la vitre (G) et aligner le trou de vis dans
l’élément de verre (3) avec le trou de vis dans la partie supérieure de la
cage (1).
3. Placer le clip de verre (3) sur la vitre (G) et aligner le trou de vis
dansl'élément de verre (3) avec le trou de vis dans la partie supérieure de
la cage (1) et du fil dans la vis (2) dans la partie supérieure de la cage (1).
4.
5.
Instrucciones de montaje
Item No. 2231

empezar aquí
1. Busque un lugar claro en el que se puede trabajar.
2. Desembale accesorio de la caja.
3. Revise cuidadosamente las Instrucciones antes del montaje.
*** La constucción de este aparato se llevará a cabo, en primer lugar
el montaje del cuerpo principal dek aoarato, por lo que todas las
conexiones eléctricas necesarias, entonces el montaje de la luminairia
de poste pre-instalado.
1. Después de las conexiones de cableado estén completes, el
deslizamiento posterior ajustador (A) sobre la parte superior del poste
preinstalado (B) asegurándose de que todas las conexiones de cable
están metidos dentro de la pole --- Véase la Figura 3.
2. Cuando fixture se desliza sobre el polo asegúrese de cables no se
pellizquen entre el borde superior del pose y el interior del instalador
puesto.
3. Pase los tornillos de ajuste 3 (C) en los agujeros ya perforados en más
en forma posterior.
4. Apretar los tonillos (C) para asegurar accesorio para publicar.
ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO
Y LA TIERRA (IS 18), E INSTRUCCIONES ADICIONALES. APAUGE LA
ALIMENTACIÓN DE CORRIENTE DURANTE LA INSTALACIÓN. SI SE
REQUIERE NUEVO CABLEADO, CONSULTE CON UN ELECTRICISTA O
AUTHORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO.
Haga las conexiones eléctricas de los cables de alimentación a los
cables conductores accesorio. Consulte la hoja de instrucciones (IS
18) y siga las instrucciones para hacer todas las conexiones necesarias
a continuación de este accesorio.
1. Para accesorio de la lámpara de incio quitando la tapa (B) aflojando los
cuatro tornillos (A), luego de la lámpara en consecuencia --- Véase la
Figura 1.
2. Para el montaje de fijación a la jaula primero alinee el orificio del
tornillo en la parte superior del aparato (B) con los orificios de los
tornillos en la parte supereior de la jaula (C) y coloque en su lugar.
1. Antes de volver a montar el dispositivo de instalar el vidrio (G) en la
jaula aparato antes de montar el dispositivo para el puest --- Véase la
Figura 2.
2. Proceder mediante la inserción de la copa en la abertura superior de la
jaula (1).
3. Coloque el clip de vidrio (3) sobre el cristal (G) y alinee el orificio del
tornillo en el clip de vidrio (3) con el orificio del tornillo en la parte
superior de la jaula (1) y el hilo de rosca en el tornillo (2) en la patre
superior de la jaula (1).

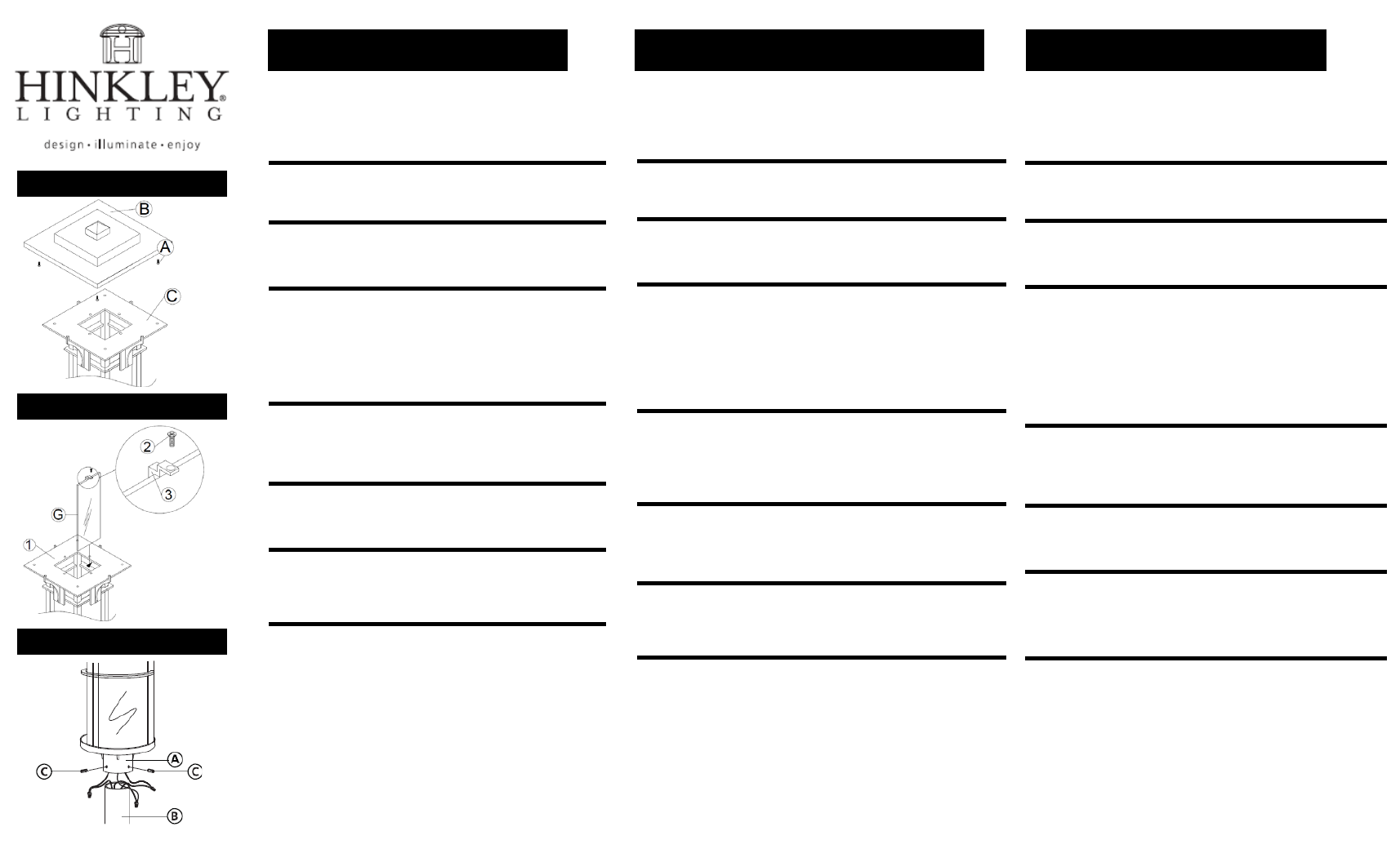

Drawing 2 – Glass Installation
