Specifications, 4 emitter and receiver mounting dimensions – Banner A-GAGE MINI-ARRAY Series User Manual
Page 9

P/N 117167 rev. A
9
Banner Engineering Corp.
•
Minneapolis, MN U.S.A.
www.bannerengineering.com • Tel: 763.544.3164
MINI-ARRAY
®
Two-Piece Measuring Light Screen
Emitter/Receiver
Models
Housing
Length
(L1)
Distance Between Bracket Holes
L2
L3
MAE616 Emitter
MAR616NX485 Receiver
231 mm (9.1")
262 mm (10.3")
205 mm (8.1")
MAE1216 Emitter
MAR1216NX485 Receiver
384 mm (15.1")
414 mm (16.3")
357 mm (14.1")
MAE1816 Emitter
MAR1816NX485 Receiver
536 mm (21.1")
567 mm (22.3")
510 mm (20.1")
MAE2416 Emitter
MAR2416NX485 Receiver
689 mm (27.1")
719 mm (28.3")
662 mm (26.1")
MAE3016 Emitter
MAR3016NX485 Receiver
841 mm (33.1")
871 mm (34.3")
815 mm (32.1")
MAE3616 Emitter
MAR3616NX485 Receiver
993 mm (39.1")
1024 mm (40.3")
967 mm (38.1")
MAE4216 Emitter
MAR4216NX485 Receiver
1146 mm (45.1")
1176 mm (46.3")
1119 mm (44.1")
MAE4816 Emitter
MAR4816NX485 Receiver
1298 mm (51.1")
1329 mm (52.3")
1272 mm (50.1")
MAE6016 Emitter
MAR6016NX485 Receiver
1603 mm (63.1")
1633 mm (64.3")
1577 mm (62.1")
MAE7216 Emitter
MAR7216NX485 Receiver
1908 mm (75.1")
1938 mm (76.3")
1881 mm (74.1")
2.4 Emitter and Receiver Mounting Dimensions

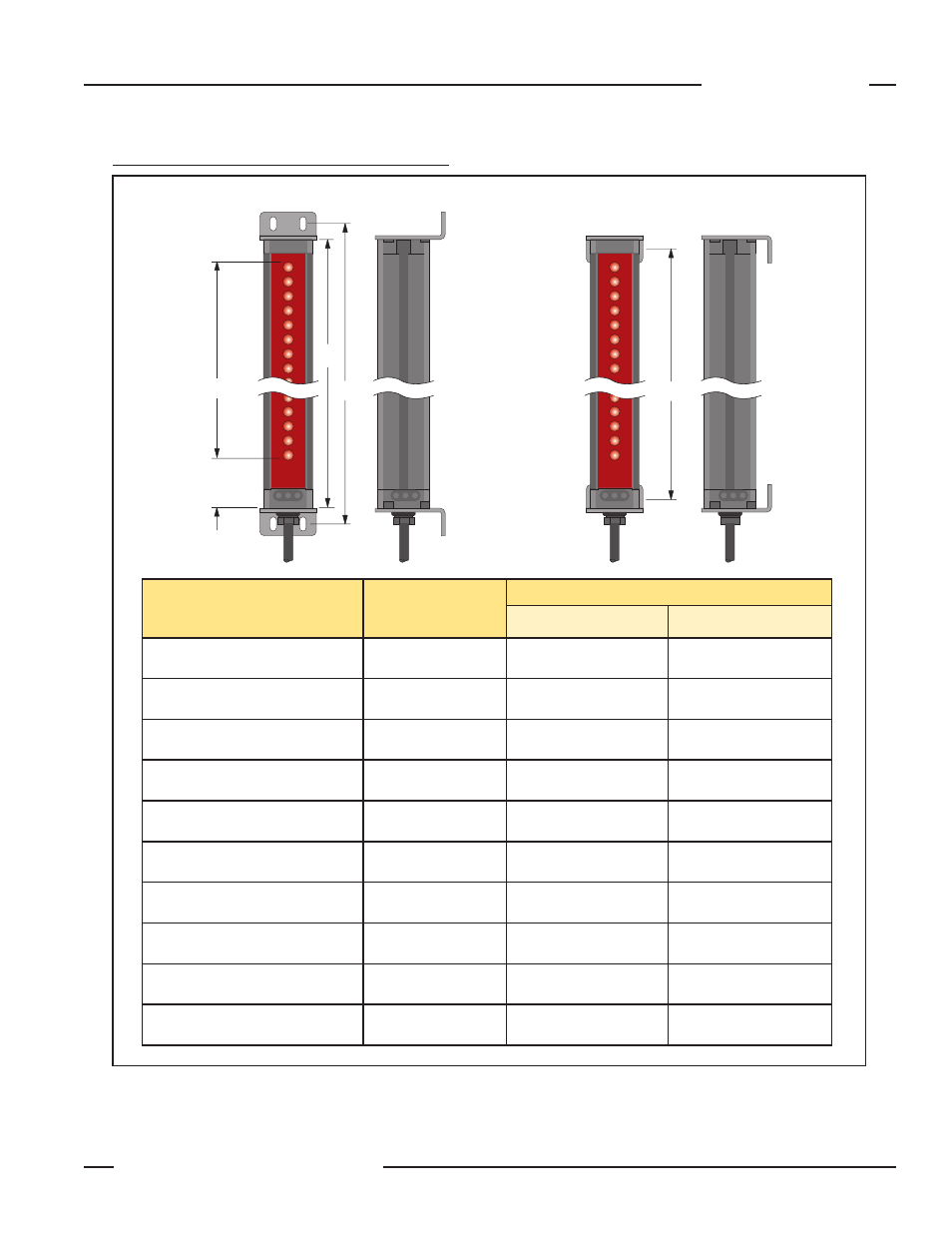

Figure 2-1. Emitter and receiver mounting dimensions and defined area location
Y
L1
L2
L3
75.1 mm
(2.95")
With Bracket Flanges “Out”
With Bracket Flanges “In”
Specifications
