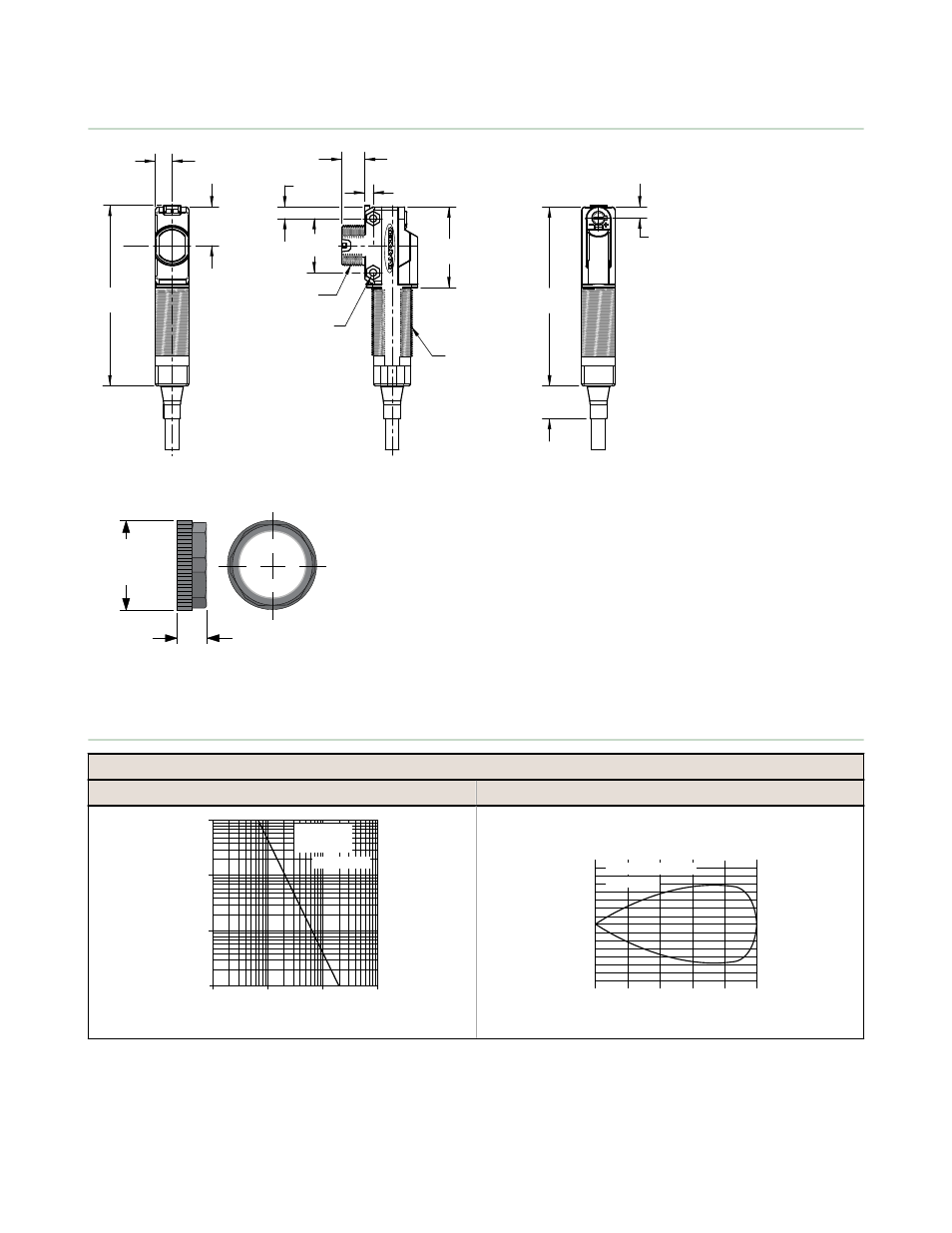

Dimensions
79.9 mm
3.15"
14.5 mm
0.57"
10.2 mm
0.40"
36 mm
1.42"
24.1 mm
0.95"
5.2 mm
0.20"
3.8 mm
0.15"
80.5 mm
3.17"
17.3 mm
0.68"
7.5 mm
0.30"
5 mm
0.2"
M18 X 1-6g
Max. torque 2.3 Nm (20 in-lbs)
M18 X 1-6g
Max. torque 2.3 Nm (20 in-lbs)
2X Ø3.3 mm
0.13"
Max. torque 0.6 Nm (5 in-lbs)
All measurements are listed in millimeters (inches).
8.0 mm
(0.32")
24.2 mm
(0.95")
Packing List
Sensor
M18 × 1 jam nut
M3 hardware packet
Datasheet
M3 Hardware Packet Contents
2 – M3 Ч 0.5 Ч 20 mm SS Screw
2 – M3 × 0.5 SS Hex Nut
2 – M3 SS Washer
Performance Curves
Opposed Mode
Excess Gain
Beam Pattern
1
10
100
1 m
(3.3')
10 m
(33')
100 m
(330')
0.1 m
(0.3')
1000
DISTANCE
EXCESS
GAIN
QS186E and
QS18...R
Opposed Mode
20 m
66 ft
16 m
52 ft
12 m
40 ft
8 m
26 ft
4 m
12 ft
0
0
250 mm
500 mm
750 mm
250 mm
500 mm
750 mm
0
10 in
20 in
30 in
10 in
20 in
30 in
DISTANCE
QS186E and QS18...R
Opposed Mode
WORLD-BEAM
®
QS18 Universal Voltage Sensors
