CENTRADO DE LA SUBBASE Y LAS GUÍAS
DE PLANTILLA
La fresadora cuenta con el "Diseño de centrado de
precisión" de Bosch. Su subbase se centra con
precisión en la fábrica. Esto posiciona la broca en el
centro de la subbase y las guías de plantilla opcionales.
El centrado de precisión le permite seguir con exactitud
los posicionadores, como por ejemplo guías rectas,
plantillas y dispositivos de fijación para colas de
milano, sin tener que preocuparse de que la broca se
desvíe de la línea de corte deseada por cualquier
motivo, incluyendo la orientación de los mangos de
goma.
En caso de que los tornillos de la subbase se hayan
aflojado o quitado, como por ejemplo al preparar la
fresadora para utilizarla en una mesa de fresadora, he
aquí cómo recentrar la subbase al colocarla de nuevo:
Para recentrar rápidamente la subbase, coloque la
subbase utilizando el conjunto de tornillos de cabeza
plana (incluidos) y los agujeros para tornillos de cabeza
avellanada que están en la subbase. (Los tornillos de
cabeza plana tienen las cabezas cónicas). Los tornillos
de cabeza plana y los agujeros para tornillos de cabeza
avellanada tirarán de la subbase hasta una posición que
estará muy próxima a centrada.
O BIEN — Para recentrar la subbase con la máxima
precisión, coloque la subbase utilizando el cono de
centrado opcional de Bosch, una guía de plantilla
opcional de Bosch y el conjunto de tornillos de cabeza
troncocónica (incluidos). (Los tornillos de cabeza
troncocónica tienen la parte superior redondeada.) Siga
los pasos 1 a 8.
1. Posicione la subbase de manera que sus agujeros
para tornillos de cabeza troncocónica estén sobre el
conjunto coincidente de agujeros roscados de la
base.
2. Introduzca los tornillos de cabeza troncocónica, no
los tornillos de cabeza plana, a través de la subbase
y apriételos hasta que estén bien firmes, pero de
manera que aún permitan que la subbase se mueva.
3. Introduzca la guía de plantilla (accesorio opcional)
en el adaptador de guías de plantilla instalado según
se describe en otra parte de este manual.
4. Deslice el cono de centrado (accesorio opcional) a
través de la guía de plantilla y al interior del
portaherramienta. Utilice el extremo estrecho del
cono cuando lo introduzca en un portaherramienta
de 1/4 de pulgada, y el extremo más ancho del cono
cuando lo introduzca en un portaherramienta de 1/2
pulgada.
5. Apriete con los dedos la tuerca del portaherramienta
para poner un ligero agarre en el cono de centrado.
6. Presione ligeramente el cono de centrado hacia el
interior de la guía de plantilla para centrar la guía y la
subbase.
7. Apriete los tornillos de cabeza troncocónica.
8. Retire el cono de centrado. Una vez hecho esto,
habrá completado el centrado de la guía de plantilla
y la subbase.

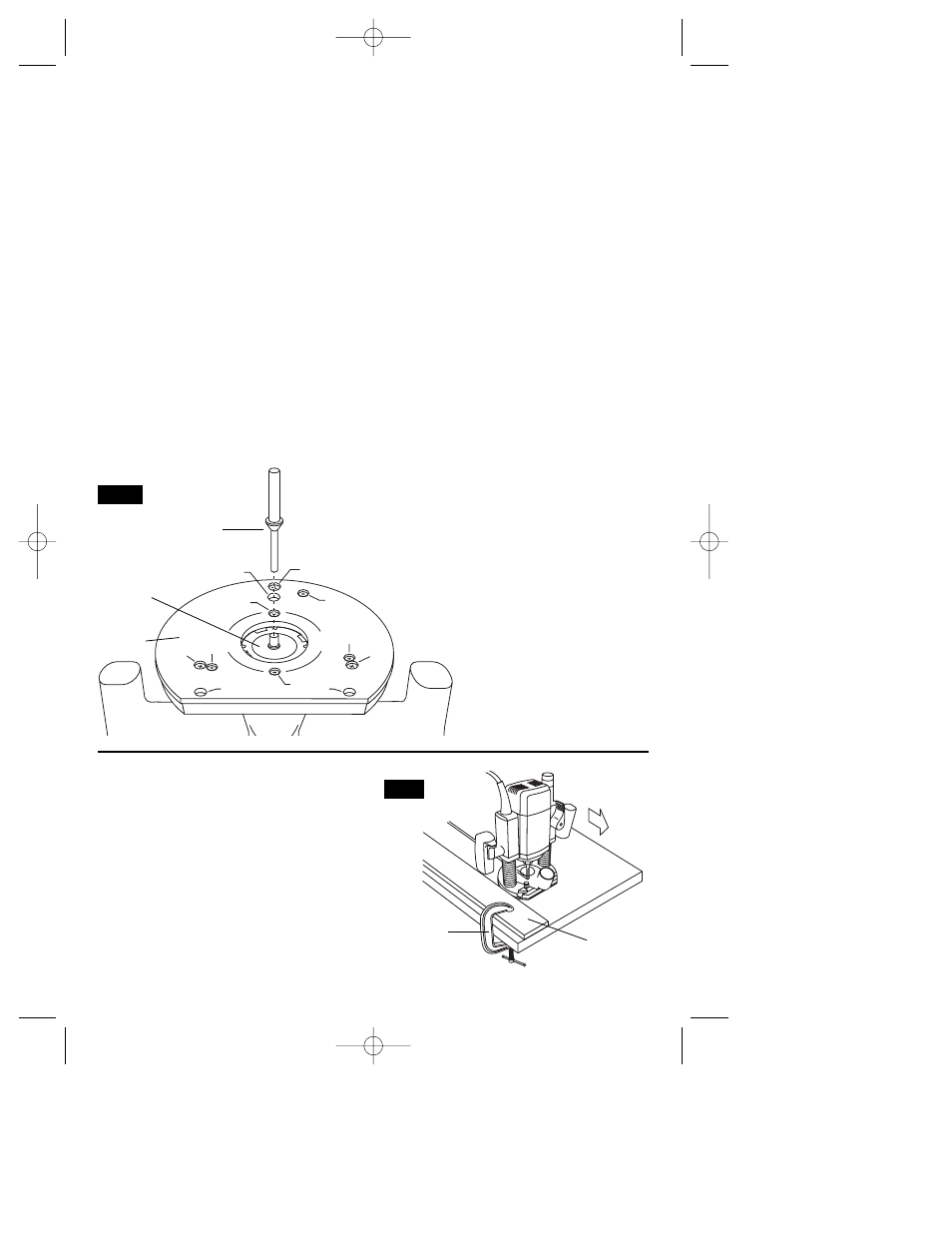

CONO DE CENTRADO
(accesorio opcional)
GUÍA DE
PLANTILLA
(accesorio
opcional)
A = AGUJEROS PARA TORNILLOS DE CABEZA
AVELLANADA
B = AGUJEROS PARA TORNILLOS DE CABEZA
TRONCOCÓNICA
C = AGUJEROS PARA TORNILLOS DE
ADAPTADOR DE GUÍAS DE PLANTILLA
D = AGUJEROS PARA SUJETAR LA
FRESADORA A LA PLACA DE MONTAJE
DE LA MESA DE FRESADORA
D D
B
A
B
A
B
A C
C
D
FIG. 15
SUBBASE
GUIADO DE LA FRESADORA
La fresadora puede guiarse por la pieza de trabajo de
cualquiera de varias maneras. El método que usted
utilice depende, por supuesto, de las exigencias del
trabajo específico y de la conveniencia.
Para operaciones de fresado como ranurado o
mortajado, a menudo es necesario guiar la herramienta
en una línea paralela a un borde recto. Un método de
obtener un corte recto es sujetar firmemente un tabla u
otro borde recto a la superficie de la pieza de trabajo y
guiar el borde de la subbase de la fresadora a lo largo
de esta trayectoria (Fig. 16).
FIG. 16
GUÍA DE
TABLA
GUÍA DE TABLA
SUJETA
FIRMEMENTE CON
ABRAZADERA
SENTIDO DE
AVANCE
-41-
