Las fresadoras de descenso vertical Bosch están
diseñadas para brindar velocidad, precisión y
conveniencia en la realización de trabajo de ebanistería,
fresado, estriado, ribeteado, corte de molduras
cóncavas, colas de milano, etc. Esto le permitirá
realizar trabajo de incrustación, bordes decorativos y
muchos tipos de tallado especial.
ACCIÓN DE PENETRACIÓN
El dispositivo de penetración simplifica los ajustes de
profundidad y permite que la broca de corte entre de
forma fácil y precisa en la pieza de trabajo. Para bajar la
broca, empuje hacia la izquierda la palanca de fijación
de la profundidad de penetración, ejerza presión hacia
abajo hasta que alcance la profundidad deseada y
reduzca la presión sobre la palanca para fijarla (Fig. 7).
La palanca de fijación de la profundidad de penetración
está accionada por resorte y regresa automáticamente
a la posición fija. Para subir la fresadora, empuje hacia
la izquierda la palanca de fijación de la profundidad de
penetración, reduzca la presión sobre la fresadora y
ésta retraerá automáticamente la broca de la pieza de
trabajo. Es aconsejable retraer la broca siempre que
ésta no esté acoplada en la pieza de trabajo.
RECOLECCIÓN DE POLVO A TRAVÉS
DE LA FRESADORA
La fresadora está equipada con una cubierta de
extracción de polvo para utilizarse cuando la operación
de fresado se realiza en el centro de la pieza de trabajo,
como por ejemplo cuando se crean ranuras o se fresan
patrones para incrustaciones. Si tiene un sistema de
aspiración de taller, puede acoplar la cubierta de
extracción de polvo para mejorar la visibilidad, la
precisión y la utilidad, especialmente en el fresado a
pulso.

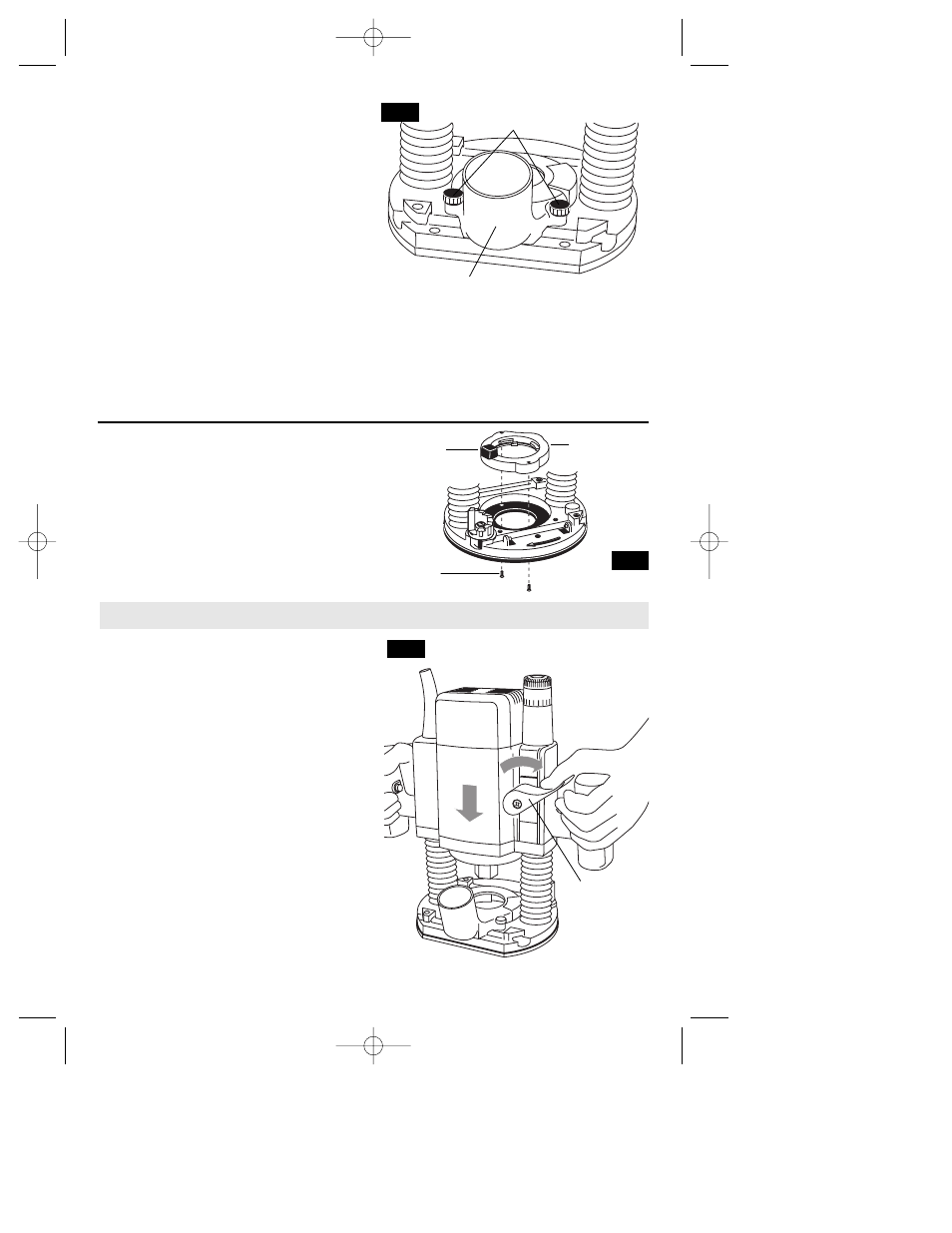

Para acoplar la cubierta, posiciónela tal como se muestra
en la ilustración y sujete el adaptador a la base con los
tornillos de apriete manual suministrados (Fig. 5).
La cubierta de extracción de polvo también puede
instalarse con la salida para manguera orientada hacia
la parte delantera de la herramienta. Si se instala el
adaptador de guías de plantilla, será necesario invertirlo
o quitarlo para permitir que la palanca de liberación
quepa debajo de la cubierta para polvo.
La cubierta de extracción de polvo está dimensionada
para aceptar mangueras de aspiración de 35 mm.
También se incluye un adaptador que conectará la
cubierta a mangueras de aspiración de 1-1/4" y 1-1/2".
También se encuentra disponible como accesorio
opcional un dispositivo especial de recolección de
polvo para realizar conformado de bordes. No utilice
ambas cubiertas al mismo tiempo.
INSTALACIÓN DEL ADAPTADOR DE
GUÍAS DE PLANTILLA
Coloque el adaptador de guías de plantilla sobre los
agujeros del centro de la subbase y alinee los dos
agujeros roscados de la parte inferior del adaptador
con los agujeros contraavellanados de la subbase.
Sujete el adaptador con los tornillos suministrados.
Tenga en cuenta que el adaptador es reversible, así que
la palanca de liberación puede posicionarse como se
desee (Fig. 6).
-36-
Instrucciones de funcionamiento
ADAPTADOR DE
GUÍAS DE
PLANTILLA
PALANCA DE
LIBERACIÓN
DE LA GUÍA DE
PLANTILLA
PALANCA DE
FIJACIÓN DE LA
PROFUNDIDAD
DE PENETRACIÓN
TORNILLOS
DE MONTAJE
FIG. 6
FIG. 5
CUBIERTA DE EXTRACCIÓN DE POLVO
TORNILLOS DE
APRIETE MANUAL
FIG. 7
