-20-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT !

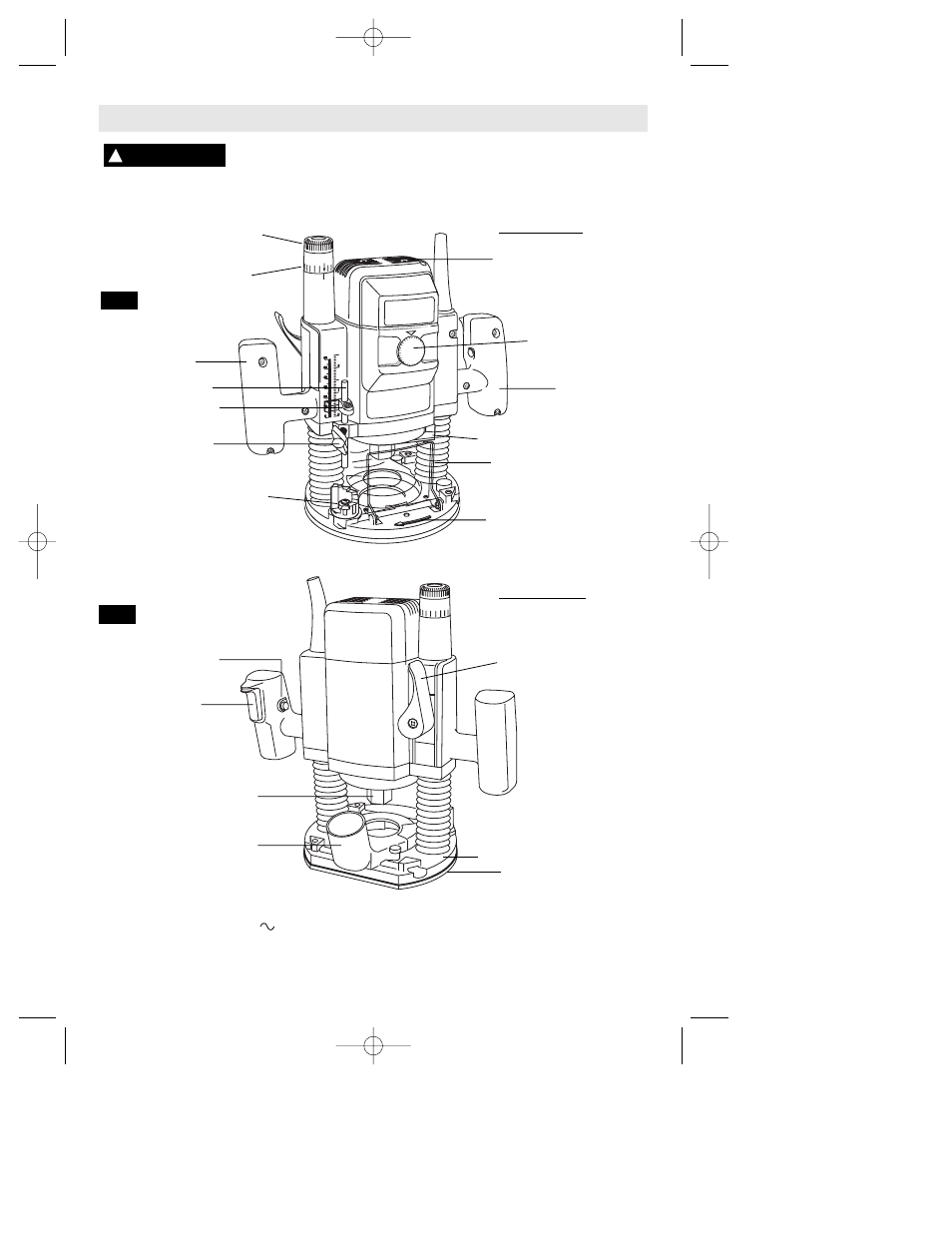

Défonceuse
FIG. 1
FIG. 2
OUÏES DE VENTILATION
CADRAN DE RÉGLAGE
DE VITESSE
EMBASE
POIGNÉE DROITE
SENS DE ROTATION
DU FER
POIGNÉE GAUCHE
BOUTON DE
RÉGLAGE FIN
BOUTON DE
VERROUILLAGE SUR
MARCHE
GCHETTE
MARCHE/ARRÊT
LEVIER DE VERROUILLAGE
DE PROFONDEUR
BLOCAGE DE L’ARBRE
TIGE DE PROFONDEUR
INDEX DE PROFONDEUR
BOUTON DE L’INDEX
DE PROFONDEUR
PARE-COPEAUX
VUE ARRIÈRE
VUE DE FACE
TOURELLE DE BUTÉE
DE PROFONDEUR
DOUILLE
CAPUCHON D’ASPIRATION
DE POUSSIÈRE
INDEX DE
RÉGLAGE FIN
SOUS-EMBASE
Numéro de modèle : 1613AEVS
Tension nominale : 120 V 50-60 Hz Vitesse à vide : no 11000 à 22000 tr/min
Courant nominal : 12 A Capacité douille : 1/4 po, 3/8 po, 1/2 po, 8 mm
