RÉGLAGE FIN
La défonceuse est dotée d’un mécanisme de réglage fin
micrométrique véritable qui peut être utilisé quelle que
soit la profondeur pour régler la position du fer de la
défonceuse de manière extrêmement précise. Quand la
machine est enfoncée approximativement à la
profondeur désirée, on peut utiliser ce mécanisme pour
régler précisément la position finale du fer (Fig. 9).
Pour utiliser le réglage fin, tournez le bouton de réglage
fin en sens horaire pour abaisser le fer et en sens
contraire pour le lever. Pour permettre des réglages
précis, l’anneau d’indexage est gradué à la fois en
mesures anglaises et métriques. Chaque graduation
vaut 0,004 po ou 1/10 mm. L’index de réglage fin peut
être remis à zéro sans bouger le bouton de réglage fin,
ce qui permet de commencer le réglage à partir de
n’importe quelle position de référence.
Le mécanisme de réglage fin a une course de réglage
totale de 5/8 po repérée par l’index situé sur l’arrière du
boîtier. Si vous désirez utiliser le réglage fin, assurez-
vous que cet index se trouve entre les deux traits pour
avoir suffisamment de course de réglage dans le sens
désiré après avoir enfoncé la défonceuse à la position
souhaitée. Veuillez noter que lorsque la défonceuse est
complètement enfoncée ou complètement rétractée, le
réglage fin ne peut pas déplacer le moteur plus bas ou
plus haut car il est en fin de course. De même, le
bouton de réglage fin ne peut pas abaisser le fer quand
la tige de profondeur est en contact avec la tourelle de
profondeur.
-23-
TIGE ET TOURELLE DE PROFONDEUR
La tige de profondeur et la tourelle de butée de
profondeur sont utilisées pour régler la profondeur de
coupe comme suit :
Avec le fer monté, abaissez doucement le moteur
jusqu’à ce que le bout du fer affleure juste la surface
plane sur laquelle repose la défonceuse. Ceci constitue
la position zéro à partir de laquelle on peut effectuer
des réglages précis de profondeur. Pour régler la
profondeur de coupe, faites pivoter la tourelle de
profondeur jusqu’à ce que sa butée la plus basse soit
en face de la tige de profondeur. Desserrez le bouton
de l’index de profondeur et abaissez la tige de
profondeur jusqu’à ce qu'elle touche la butée la plus
basse sur la tourelle. Faites coulisser l’index de
profondeur jusqu’à ce que le trait rouge marque zéro
sur l’échelle de profondeur, ce qui indique le point ou le
fer affleure juste la surface de travail (Fig. 8).
Pour régler la profondeur désirée, faites coulisser la
tige de profondeur jusqu’à ce que le trait de l’index
indique la profondeur désirée et bloquez la tige en
serrant fermement le bouton de l’index de profondeur.
La profondeur de coupe désirée peut maintenant être
atteinte en enfonçant la défonceuse jusqu’à ce que la
tige de profondeur touche la butée choisie sur la
tourelle. Pour vous assurer que la profondeur est
réglée comme désiré, vous pouvez faire des toupillages
d’essai sur des chutes avant de commencer à faire le travail. Une fois que la profondeur finale désirée a été
réglée avec la tige de profondeur sur la butée la plus
basse de la tourelle, on peut faire des passes
successives de profondeur croissante en commençant
avec la butée la plus haute de la tourelle et, après
chaque passe, en positionnant la tourelle de profondeur
au choix sur des butées progressivement plus basses
jusqu’à ce que la profondeur finale (butée la plus basse
ou surface plate de la tourelle) soit atteinte. Les butées
sont échelonnées tous les 1/8 po de hauteur.

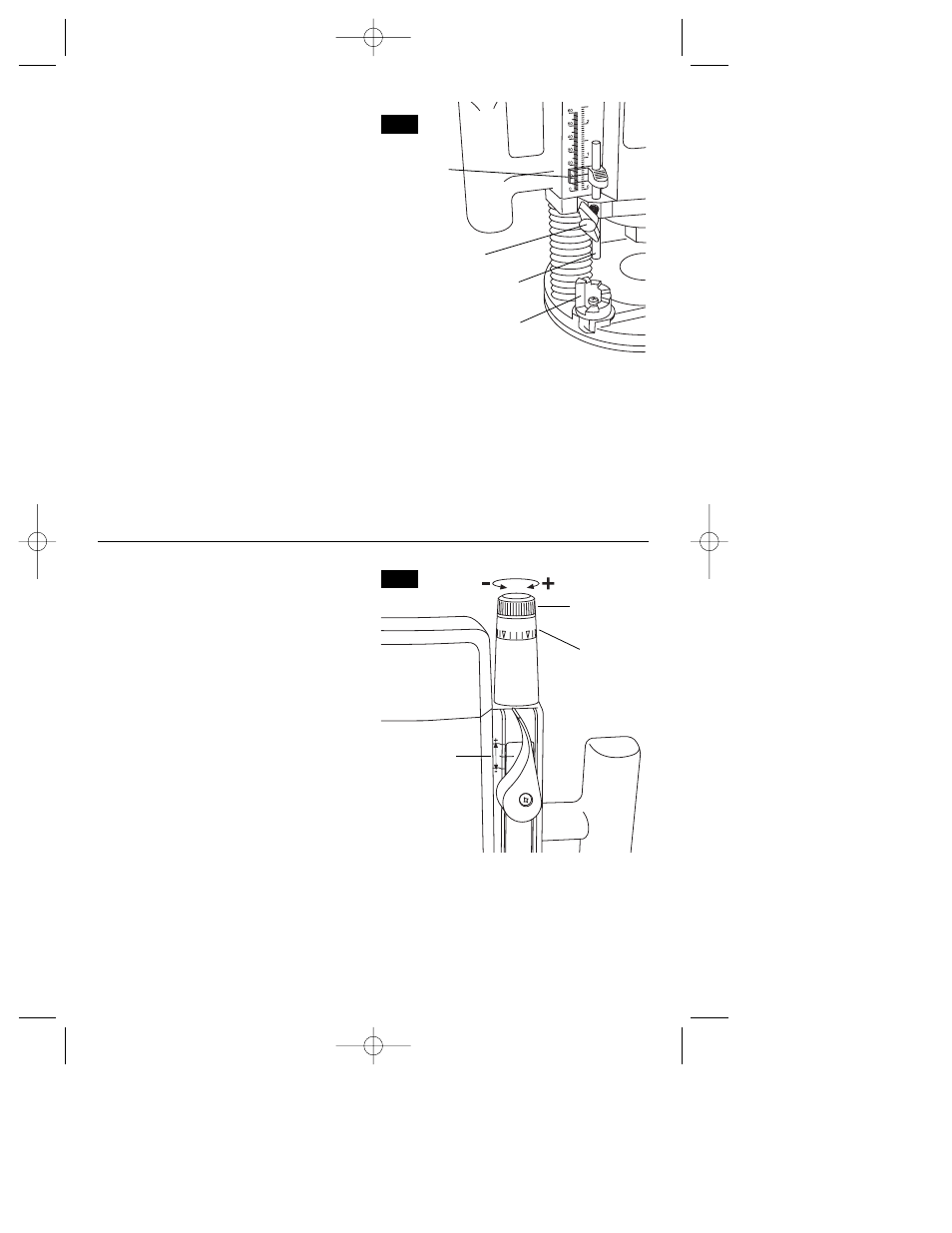

1/32 3/64
FIG. 9
BOUTON
DE RÉGLAGE
FIN
INDEX DE
RÉGLAGE FIN
FIG. 8
BOUTON DE L’INDEX
DE PROFONDEUR
INDEX DE
PROFONDEUR
TIGE DE
PROFONDEUR
TOURELLE DE BUTÉE
DE PROFONDEUR
INDEX
