GUIDES DE GABARIT
La défonceuse est munie d’un adaptateur de guide de
gabarit exclusif à changement rapide. Il pince
fermement le guides à l’aide d’une bague rappelée par
ressort. Pour insérer ou changer un guide de gabarit,
rétracter le levier de déblocage de guide de gabarit.
Alignez les encoches du guide de gabarit avec les
languettes situées au fond de l’adaptateur de guide de
gabarit. Enfoncez le guide de gabarit et relâchez le
levier pour pincer le guide de gabarit et le maintenir en
place (Fig. 17).
Les guides de gabarit s’utilisent avec un certain
nombre d’accessoires spéciaux tels que les gabarits de
charnière qui se trouvent dans votre catalogue BOSCH.
Par ailleurs, il est facile de fabriquer des gabarits
spéciaux pour toupiller des profiles à répétition, des
profiles spéciaux, de la marqueterie et autres travaux.
On peut fabriquer un gabarit à partir de contre-plaqué,
de panneaux de fibres comprimées, de métal ou même
de plastique. Le profil peut être coupé à la défonceuse,
à la scie sauteuse ou tout autre outil coupant qui
convient. Souvenez-vous que le profil doit être coupé
en tenant compte de la distance entre le fer de la
défonceuse et le guide de gabarit (déport). La pièce
terminée ne sera pas de la même taille que le profil du
gabarit, la différence étant la valeur du déport à cause
de la position du fer dans le guide (Fig. 18).
GUIDE DE LUXE POUR DÉFONCEUSE
(non inclus, disponible en accessoire)
Le guide de luxe Bosch pour défonceuse est un
accessoire en option qui permet de guider la
défonceuse parallèlement à un chant droit et qui
permet également de créer des cercles et des arcs de
cercle.
Le guide de luxe pour défonceuse est fourni avec deux
tiges et six vis moletées pour la fixation (Fig. 19). Par
ailleurs, il est doté d’un bouton de réglage fin et d’un
index pour positionner précisément le guide de chant
par rapport au fer.
Avec le guide installé et réglé, faites avancer la
défonceuse normalement, en appuyant en permanence
le guide contre le chant de la pièce. Le guide de luxe
pour défonceuse peut également être positionné
directement sous l’embase de la défonceuse pour les
opérations qui nécessitent de toupiller près du bord de
la pièce ou directement sur celui-ci.
Des renseignements complets concernant l’installation
et l’utilisation de ce guide se trouvent dans les
consignes qui sont comprises avec cet accessoire.
-28-

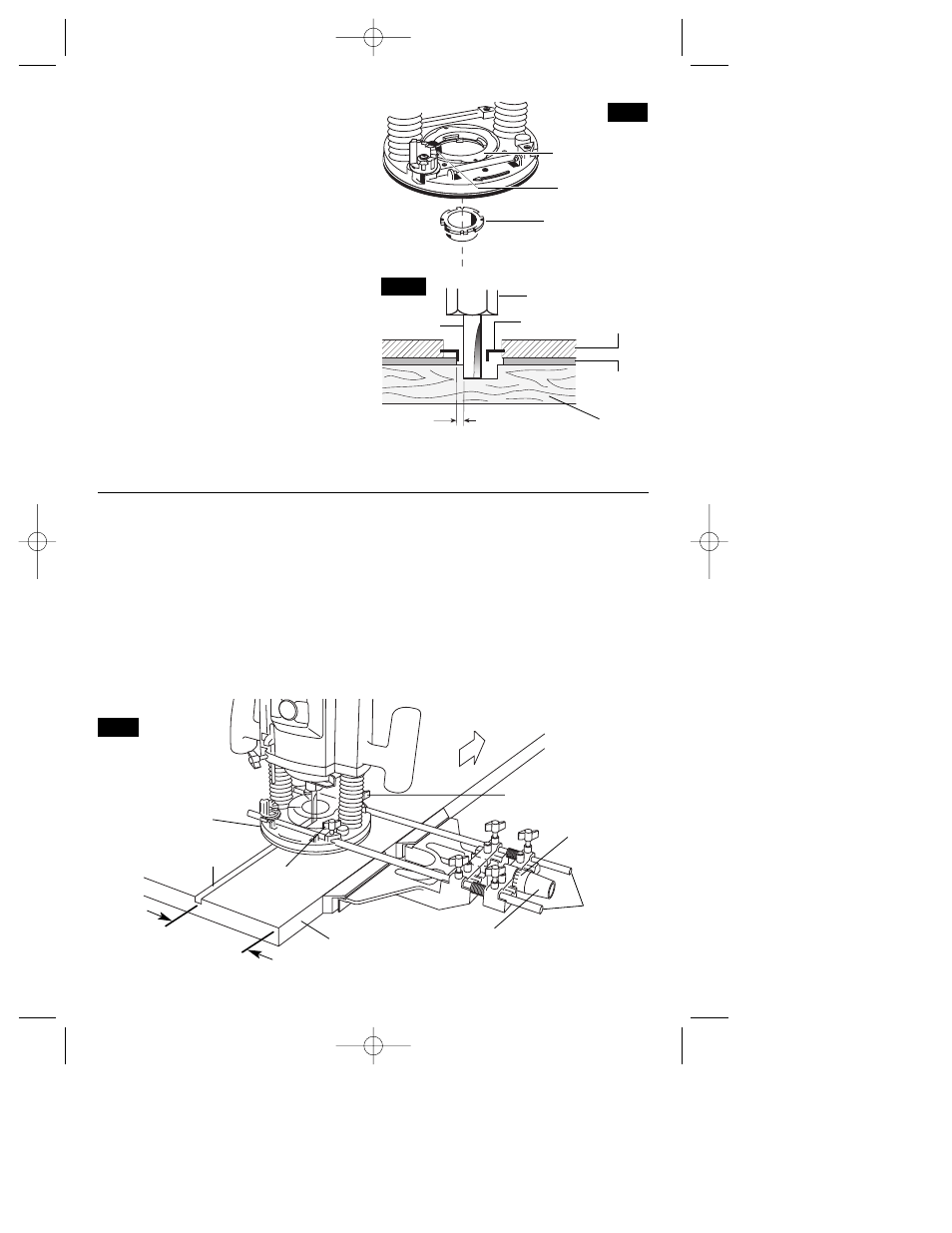

GUIDE DE GABARIT
(accessoire en option)
ADAPTATEUR DE
GUIDE DE GABARIT
LEVIER DE
DÉBLOCAGE DU
GUIDE DE GABARIT
FIG. 17
DOUILLE
PIÈCE
FER
DÉPORT
GUIDE DE
GABARIT
PROFIL DU
GABARIT
FIG. 18
SOUS-
EMBASE
DE LA
DÉFONCEUSE
FIG. 19
LARGEUR
DÉSIRÉE
COUPE
EMBASE
PIÈCE
TIGES DU
GUIDE DE
DÉFONCEUSE
VIS
MOLETÉE
VIS MOLETÉE
BOUTON DE
RÉGLAGE FIN
INDEX DE
RÉGLAGE FIN
SENS DE
L’AVANCE
