INTERRUPTOR GATILLO Y BOTÓN DE

"FIJACIÓN EN ENCENDIDO"

La fresadora puede encenderse o apagarse apretando o
soltando el gatillo. La fresadora también está equipada
con un botón de "fijación en encendido" ubicado a la
izquierda del gatillo, que permite el funcionamiento
continuo sin tener que mantener apretado el gatillo.
PARA BLOQUEAR EL INTERRUPTOR EN LA POSICIÓN
DE ENCENDIDO:
Apriete el gatillo, oprima el botón y
suelte el gatillo (Fig. 2).
PARA DESBLOQUEAR EL INTERRUPTOR: Apriete el
gatillo y suéltelo sin oprimir el botón de "fijación en
encendido".

Si el botón de "fijación en
encendido" se oprime

continuamente, el gatillo no puede soltarse.
Asegúrese siempre de que la broca no esté tocando la
pieza de trabajo al poner el gatillo en la posición de
encendido o apagado. Haga contacto con la pieza de
trabajo con la fresadora después de que ésta haya
alcanzado toda su velocidad, y retire la fresadora de la
pieza de trabajo antes de poner el interruptor en la
posición de apagado. La utilización de la fresadora de
esta manera prolongará la duración del interruptor y
del motor, y aumentará enormemente la calidad del
trabajo.

DISPOSITIVO DE ARRANQUE SUAVE

El control electrónico de retroacción minimiza la
torsión debida al par motor habitual en las fresadoras
más grandes, al limitar la velocidad a la que el motor
arranca.

CONTROL ELECTRÓNICO DE VELOCIDAD VARIABLE

El dispositivo de control electrónico de velocidad
variable permite ajustar la velocidad del motor al
tamaño del cortador y la dureza del material, para
mejorar el acabado, prolongar la duración de la broca y
aumentar el rendimiento. Los cambios de velocidad se
logran girando el dial de control de velocidad en el
sentido de las agujas del reloj para reducir la velocidad,
y en sentido contrario al de las agujas del reloj para
aumentarla (Fig. 10). La velocidad puede cambiarse
mientras la herramienta está encendida. Los números
de referencia ubicados en el dial facilitan el reajuste del
control a la velocidad deseada.

En el cuadro de velocidades se indica la relación entre
las posiciones y la aplicación. Las posiciones exactas
son determinadas por la experiencia y preferencia del
operador. El fabricante de la broca también puede tener
una recomendación de velocidades.

CIRCUITERÍA CONSTANT RESPONSE™

La circuitería de respuesta constante Constant
Response™ de la fresadora vigila y ajusta la potencia
para mantener las RPM deseadas con el fin de lograr
un rendimiento y un control uniformes.

-38-

1

2

3 4

5

6

RPM
22000
19000
17000
15000
13000
11000
min Pos. 1 2 3 4 5 6

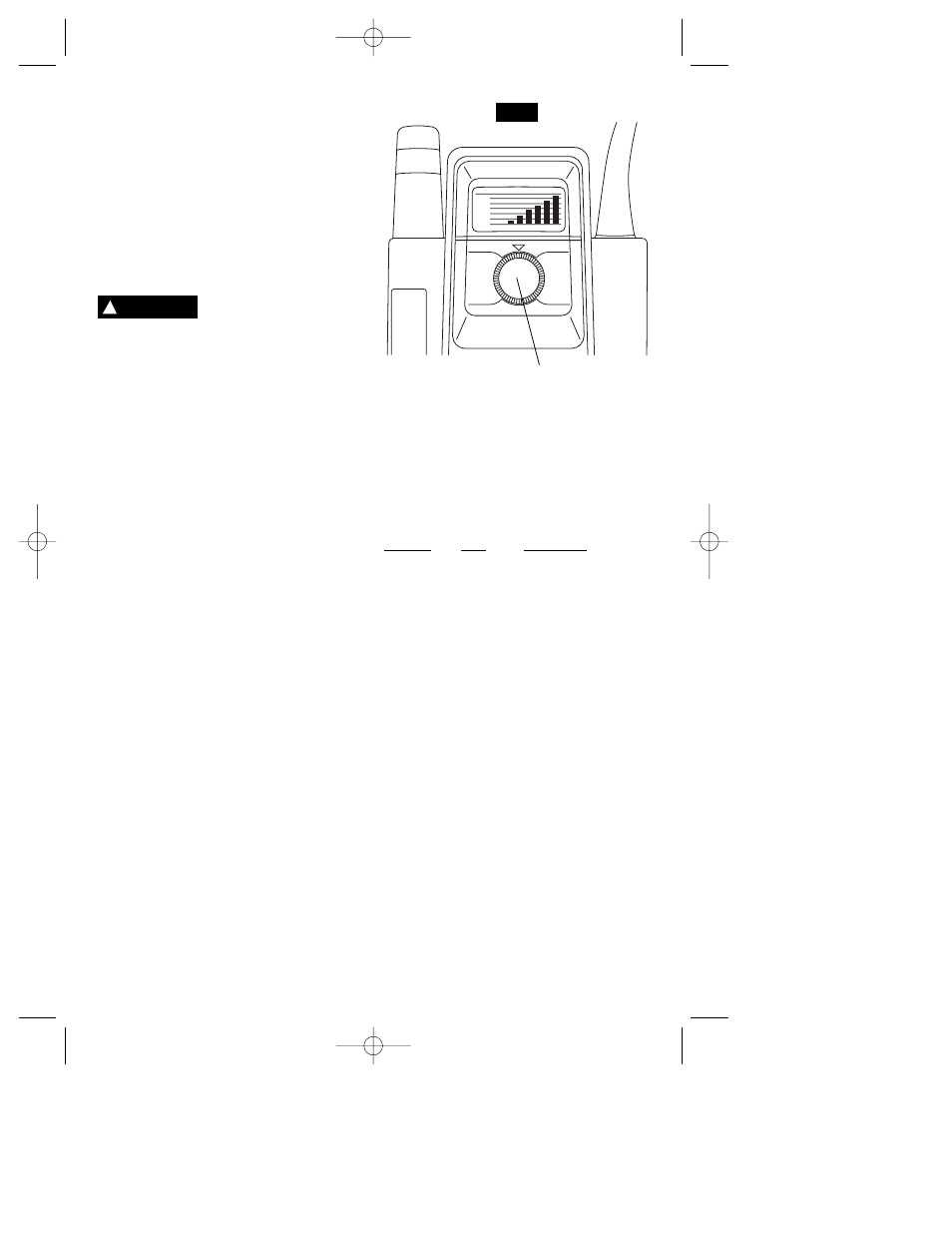

FIG. 10

DIAL DE CONTROL

DE VELOCIDAD

POSICIÓN
DEL DIAL

RPM

APLICACIÓN

1

11,000

2

13,000

3

15,000

4

17,000

5

19,000

6

22,000

}

}

Metales no ferrosos,
brocas de diámetro más
grande y cortadores

Maderas blandas,
plásticos, tableros de
mostrador, brocas de
diámetro más pequeño y
cortadores

ADVERTENCIA

!
