38 Kit de Adaptador para Cortes dos Terminais PanelView Standard e PanelView “e”
Publication 2711P-IN010C-MU-P - March 2007
O número de clips varia de acordo com o tipo de terminal. As extremidades
dos clips deslizam para dentro das ranhuras no terminal.

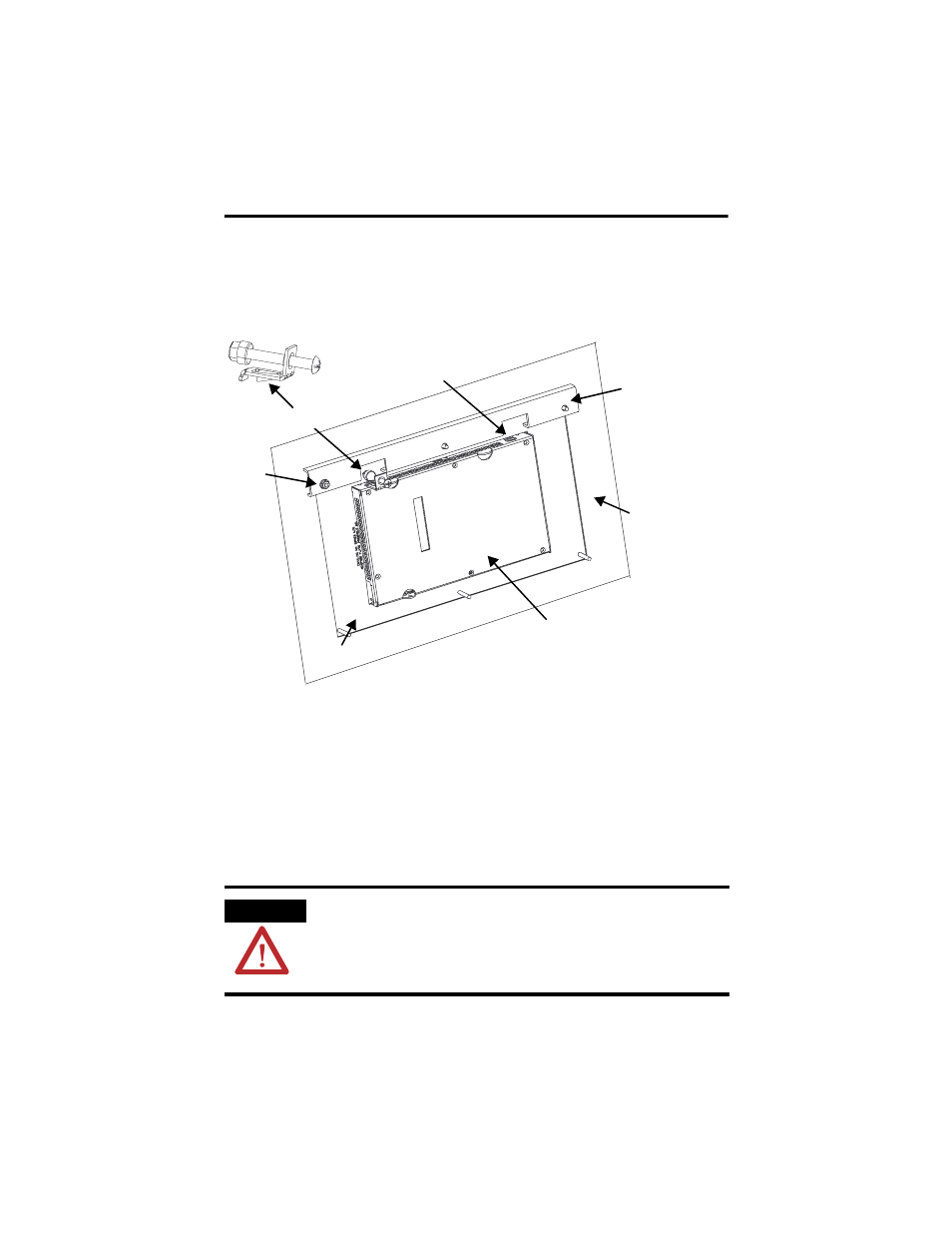

A seguinte ilustração é uma visualização da parte interna do gabinete. Os
clips superiores e inferiores são fixados diretamente à placa do adaptador.
3. Aperte manualmente os parafusos nos clips de montagem, até que a junta de
vedação entre uniformemente em contato com a superfície de montagem.
4. Ao utilizar a chave de torque, aperte os parafusos nos clips de montagem,
de acordo com a classificação adequada de torque, fornecida nas instruções
de instalação para o novo terminal.
Este procedimento é necessário para manter uma classificação NEMA Tipo
4X. Não aperte demais.
ADVERTÊNCIA
Aperte os clips de montagem de acordo com a classificação de torque correta
para criar uma vedação adequada e evitar possíveis danos ao terminal. A
Allen-Bradley não se responsabiliza por danos causados por agentes químicos
ou água ao terminal ou outros equipamentos dentro do gabinete devido a uma
instalação inadequada.
Placa do Adaptador
Clip de Montagem
Barra do Adaptador
Porca e
Arruela
Painel ou Gabinete
Ranhura do Clip de Montagem
Parte Traseira do Terminal
