Adapter-Kit für Ausschnitte für Terminals des Typs PanelView Standard und PanelView „e“ 19
Publication 2711P-IN010C-MU-P - March 2007
Nur Tastatur 1000
Die Stifte auf der Adapterplatte passen in den Ausschnitt des vorhandenen
Terminals.
1. Setzen Sie die Adapterplatte auf den Schaltschrankausschnitt auf, sodass die
Dichtung gleichmäßig an der Vorderseite des Schaltschranks anliegt.
2. Befestigen Sie die Adapterleiste von der Rückseite des Schaltschranks her an
den Stiften der Adapterplatte; dabei muss die flache Seite der Adapterleiste
zur Rückwand des Gehäuses ausgerichtet sein.
Befestigen Sie die Adapterleiste unter Verwendung der acht Muttern und
Unterlegscheiben an den Stiften.
3. Ziehen Sie die Muttern mit Hilfe des Drehmomentschlüssels bis zu einem
maximalen Drehmoment von 1,13 Nm an; dies ist das für die
NEMA-Kategorie 4X vorgesehene Drehmoment.
Ziehen Sie die Schrauben nicht zu fest an.
Befestigen des Terminals an der Adapterplatte
1. Setzen Sie das neue Terminal an der Vorderseite des Gehäuse an, bis die
Dichtung des Terminals bündig mit der Adapterplatte ist.

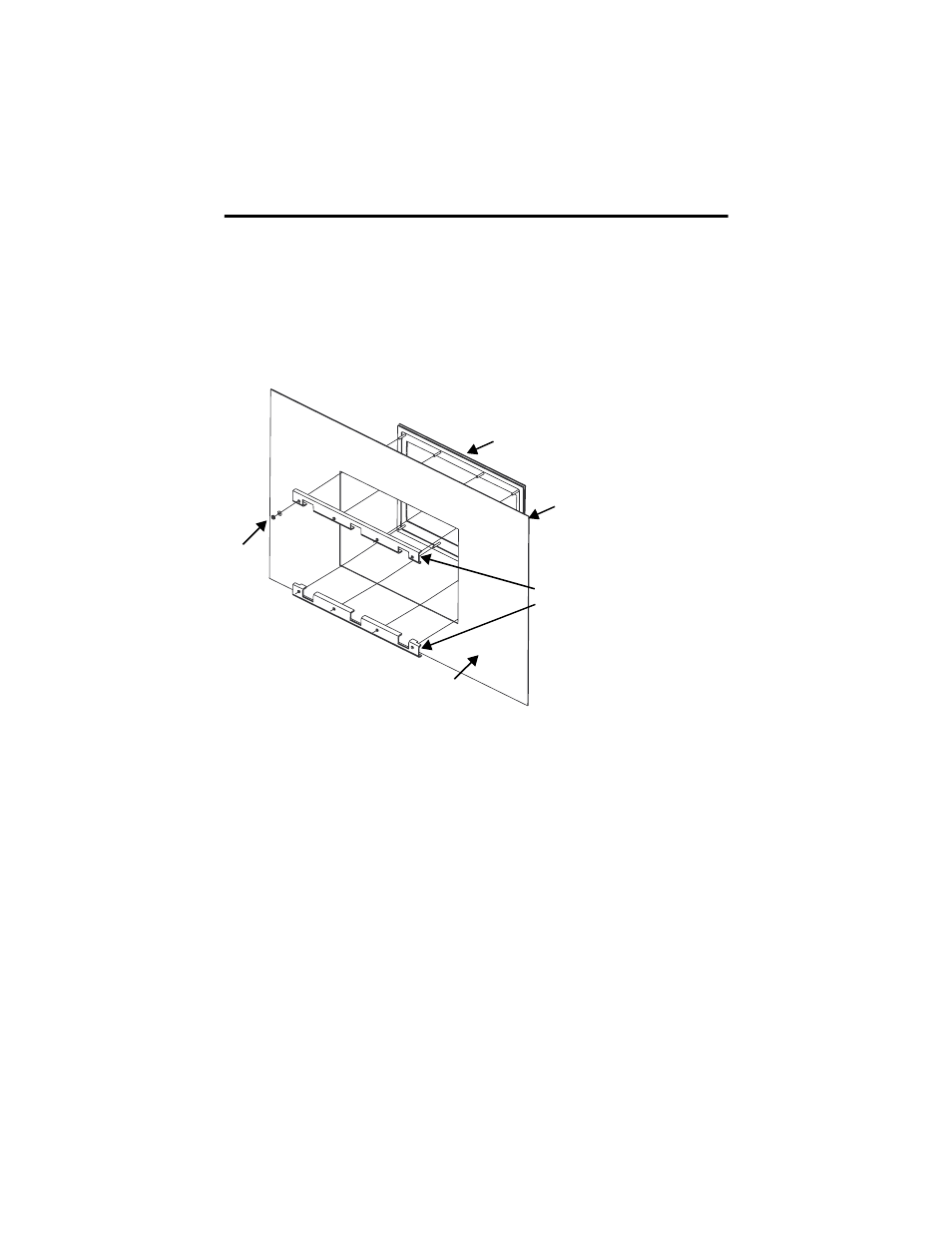

Adapterplatte
Adapterleisten
mit 4 Löchern
Vorderseite des Schaltschranks
oder Gehäuses
Innenseite des Schaltschranks oder
Gehäuses
Mutter
und
Unterleg
-scheibe
