Page 40: Caracteres de la pantalla

40 Pantalla de mensajes InView para montaje en panel
Publicación 2706-IN014B-MU-P

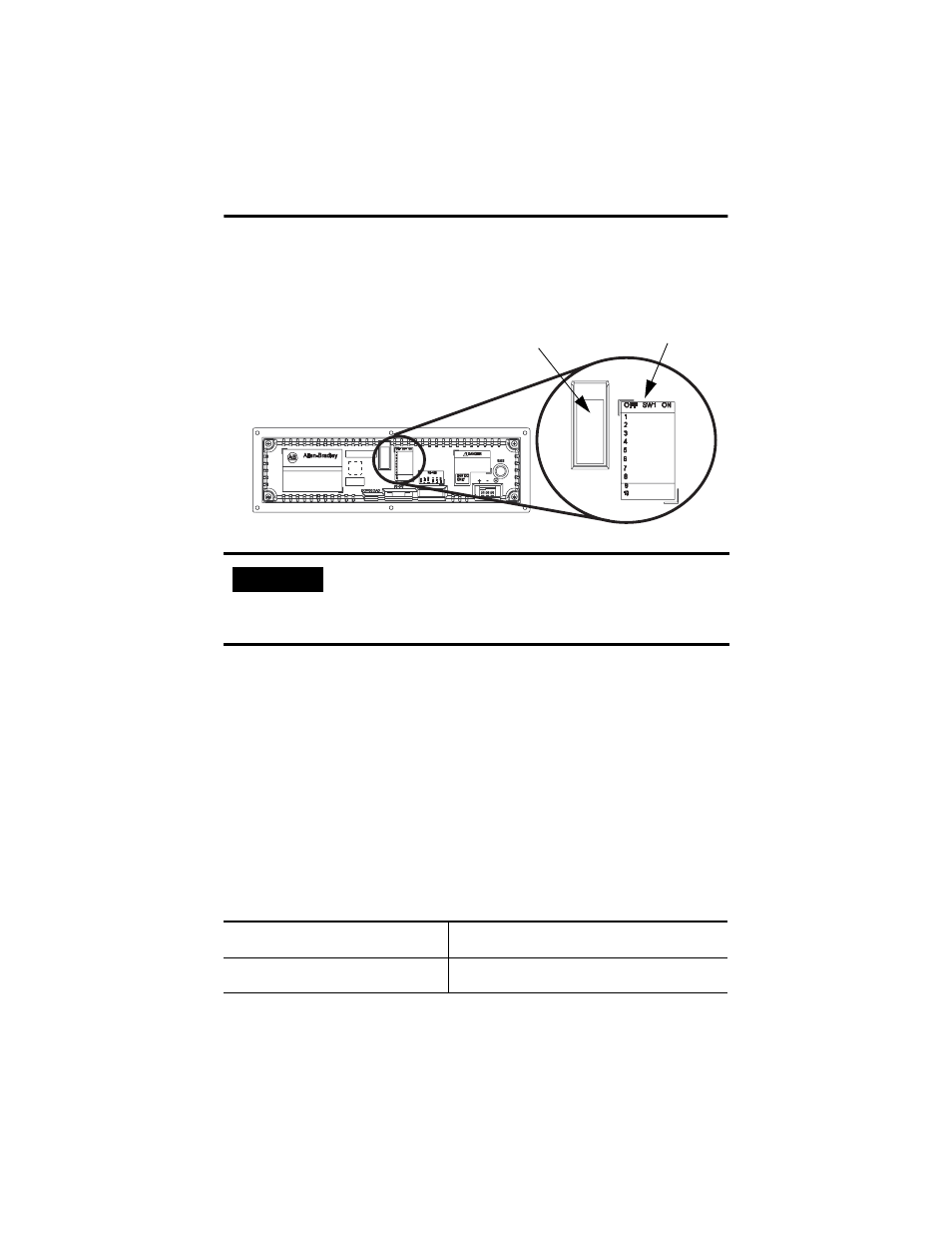

Posiciones de los microinterruptores
Información adicional
Para obtener información adicional sobre el cableado del puerto de comunicación
y sobre la configuración de la pantalla, consulte el documento InView Marquee
Message Display User Manual, publicación 2706-UM016.
Este producto contiene una batería del litio. Vea la publicación Ag.5-4 para la
disposición apropiada de la batería.
Especificaciones
IMPORTANTE
Desconecte la alimentación de la pantalla InView antes de
establecer la posición de cualquier interruptor. Las posiciones
de los interruptores se escanean sólo al momento del
encendido.
Caracteres de la pantalla
Altura de caracteres
Pantalla de dos líneas
17.8 mm (0.7 pulg.)
Conjunto de caracteres
Inglés
Caracteres ASCII estándar y extendidos
LSB
Serial
Address
MSB
Diagnostics
Not Used
Microinterruptores
Etiqueta de microinterruptor
Posiciones de
interruptores
1
1
2
2
3
4
4
8
5
16
6
32
7
64
8
128
