Pantalla de mensajes InView para montaje en panel 37
Publicación 2706-IN014B-MU-P
1. Corte y perfore los agujeros de montaje apropiados en el envolvente o
panel.
2. Extraiga las seis tuercas de montaje de la bolsa de tornillería proporcionada
con la pantalla.
3. Coloque la pantalla InView en el agujero de montaje del envolvente o panel.
4. Instale las tuercas y apriételas alternadamente a un par de 0.904 Nm (8
pulg.-lb).

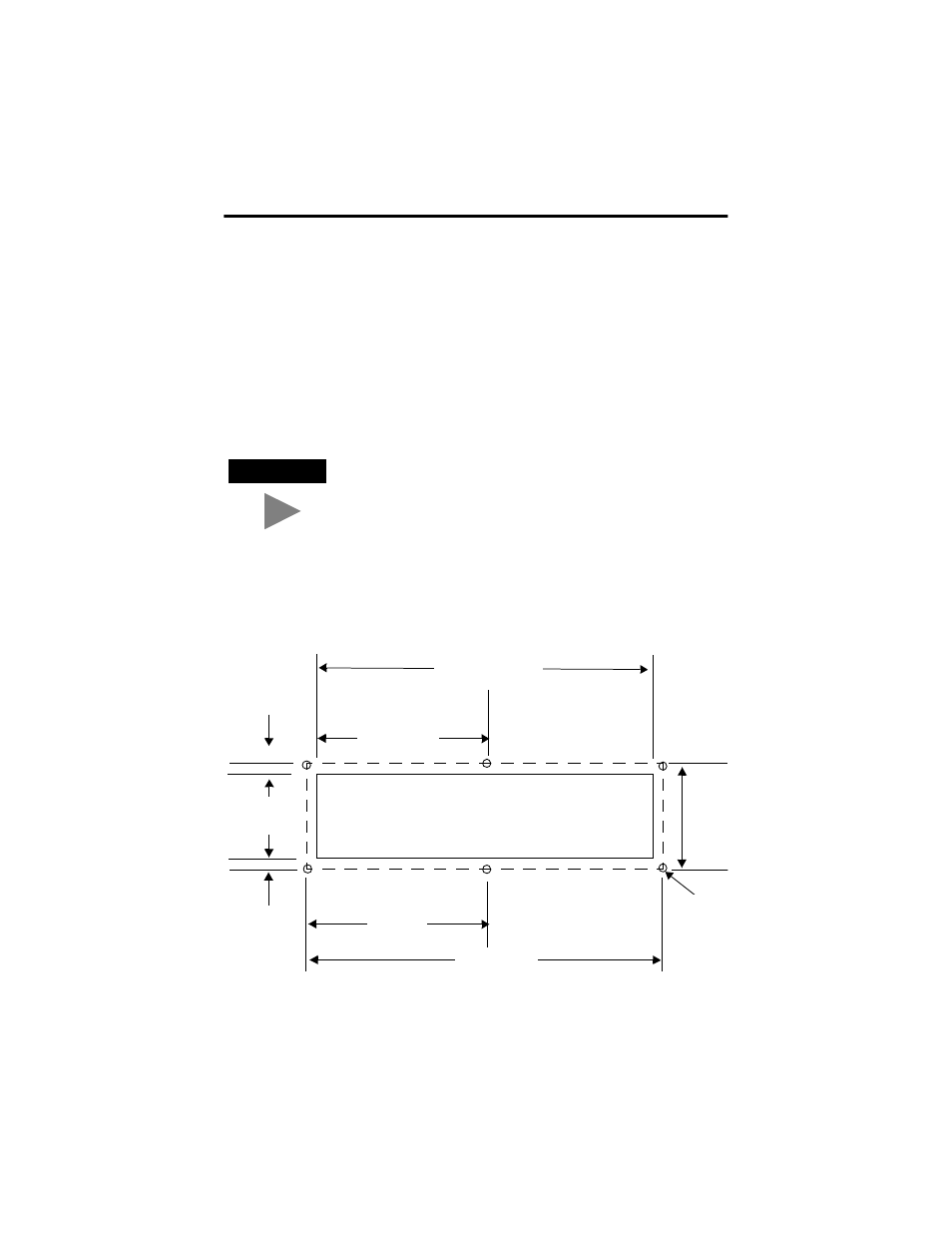

Dimensiones de corte del panel
SUGERENCIAS
El montaje y corte de panel del sistema InView P22R son
idénticos a los de las pantallas DL40 Plus, DL40, DL20 y DL10
de dos líneas.
Corte 345.9 (13.62)
Corte 173.0 (6.81)
98.4
(3.88)
352.3 (13.87)
Corte
88.9
(3.50)
176.1 (6.94)
4.8 (0.19)
4.8 (0.19)
Agujero
de 6.4
(0.25)
de
diámetro
6 lugares
Todas las dimensiones se proporcionan en milímetros (pulgadas)
Pantalla 2706-P22R
