8
Publication 2711-IN046B-MU-P - August 2007
Installieren des Beschriftungssatzes
Das Installieren der Beschriftungseinsätze ist am leichtesten, wenn das Terminal
nicht eingebaut ist. Die folgenden Anweisungen beschreiben, wie die Einsätze in
das nicht eingebaute PanelView Terminal zu installieren sind.
Installation der Beschriftungen:
1. Schalten Sie Spannungsversorgung des PanelView 550 Terminals aus.
2. Entfernen Sie alle angeschlossenen Kabel, um die Installation der Einsätze
zu erleichtern.

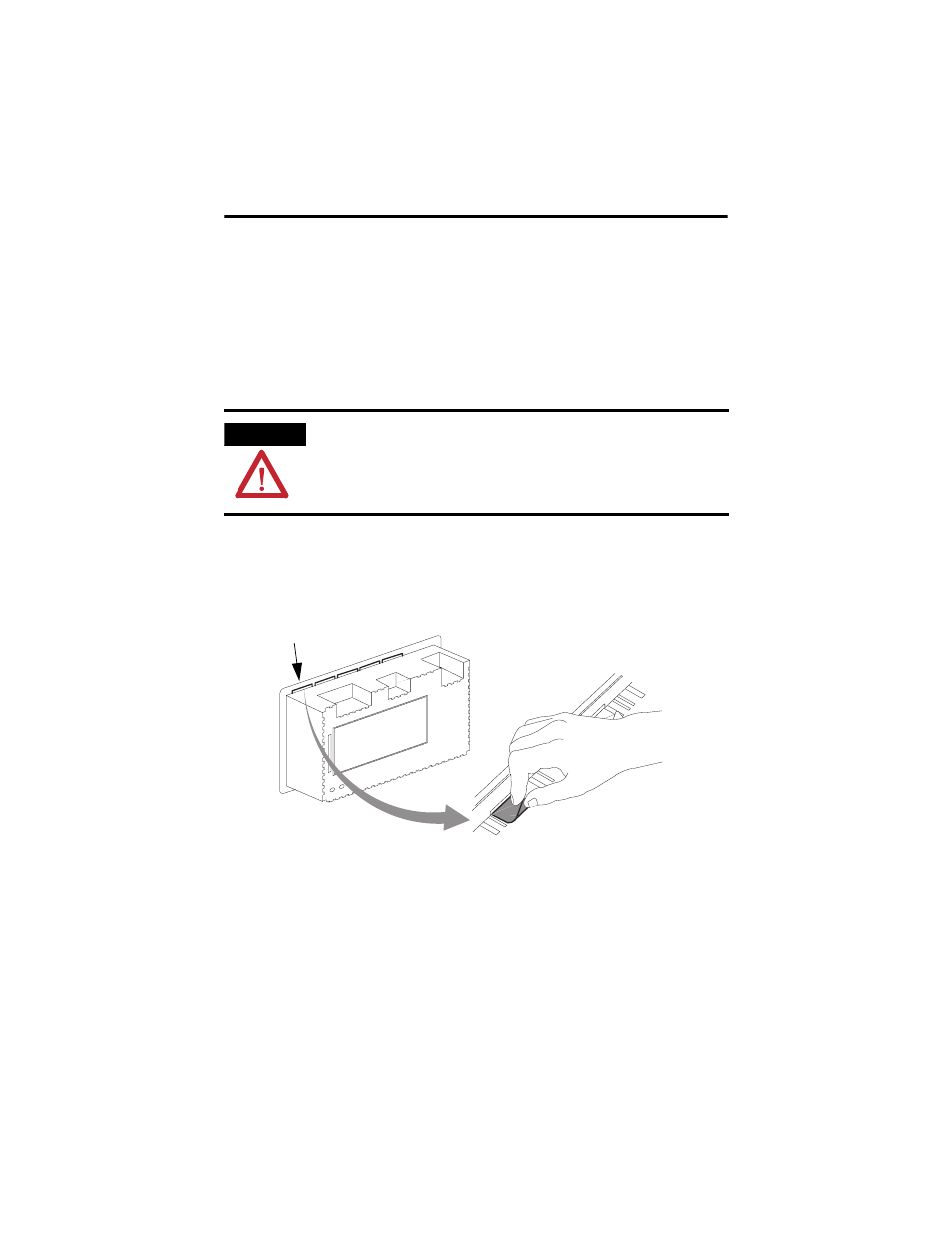

3. Drehen Sie das ausgebaute Terminal um, so daß die Unterseite nach oben
zeigt. Machen Sie die 5 Schlitze für die Beschriftungen ausfindig.
4. Greifen Sie die Lasche und ziehen Sie die alte Beschriftung heraus.
5. Schieben Sie den neuen Einsatz (so weit wie es geht) in den Schlitz,so daß
die Beschriftung zur Vorderseite des Terminals zeigt.
6. Prüfen Sie die Vorderseite des Terminals, um die ordentlicheIdentifizierung
der Funktionstasten zu bestätigen.
ACHTUNG
Schalten Sie Spannungsversorgung zum Terminal ab, bevor Sie Kabel entfernen und
Einsätze installieren. Das Nichtabschalten der Spannungsversorgung kann einen
elektrischen Schlag zur Folge haben.
Schlitz für Legende
