Installazione degli inserti
L’installazione degli inserti legenda è più facile se il terminale non è montato. Le
seguenti istruzioni descrivono quindi come installare gli inserti quando il terminale
PanelView non è montato.
Per installare gli inserti legenda:
1. Disinserire la corrente dal terminale PanelView 500.
2. Rimuovere tutti i cavi di installazione per facilitare l’installazione degli
inserti.
3. Con il terminale capovolto e rimosso dal pannello, trovare i 5 slot per gli
inserti legenda..
4. Tirare la linguetta e rimuovere l’inserto vecchio.
5. Fare entrare (il più possibile) il nuovo inserto nello slot in modo che il lato
stampato sia visibile dalla parte frontale del terminale.
6. Controllare la parte frontale del terminale per accertarsi che i tasti di
funzione siano identificati correttamente dagli inserti.
ATTENZIONE
Disinserire la corrente dal terminale prima di rimuovere i cavi e di installare gli inserti.
Procedimenti contrari a queste indicazioni possono risultare in scosse elettriche ed
infortuni alla persona.

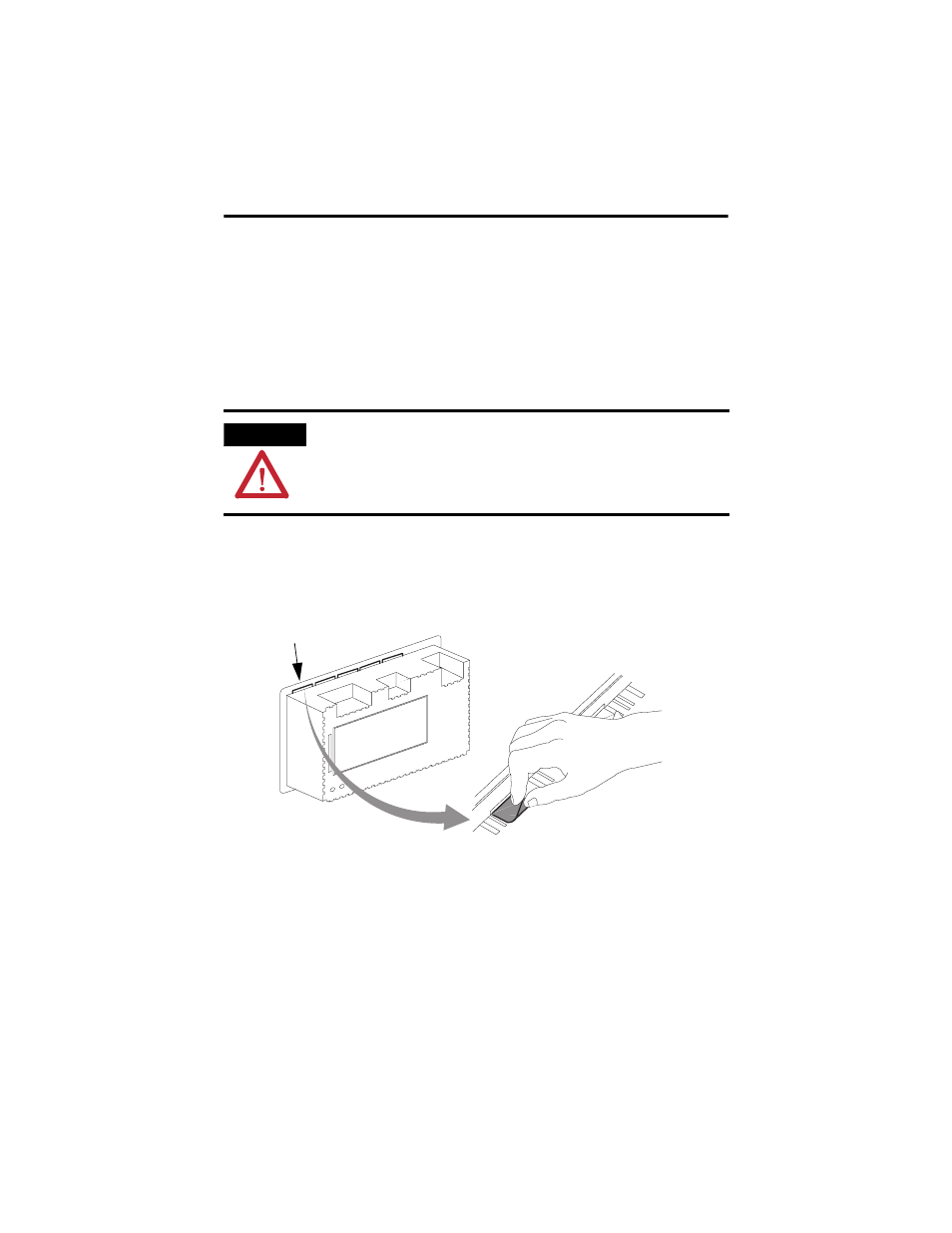

Slot per Inserti
legenda
