Installation des Inserts de Légendes
L’installation des inserts de légendes pour les touches est plus facile quand le
terminal n’est pas monté. Les instructions qui suivent décrivent comment installer
les inserts quand le Terminal PanelView n’est pas monté.
Pour installer les inserts de légendes des touches:
1. Couper l’alimentation du Terminal PanelView 550.
2. Retirer tous les câbles pour faciliter l’installation des inserts.
3. Enlever le terminal du panneau, le retourner et localiser les 5 fentes pour les
inserts de légendes.
4. Saisir la languette de l’ancien insert de légende et la tirer pour l’enlever.
5. Glisser le nouvel insert dans la fente (aussi loin que possible) afin que le
côté imprimé soit face à l’avant du terminal.
6. Vérifier sur la face avant du terminal que les inserts identifient
convenablement les touches fonctions.
ATTENTION
Débrancher l’alimentation du terminal avant d’enlever les câbles et d’installer les inserts.
Ne pas débrancher l’alimentation pourrait exposer á des décharges électriques.

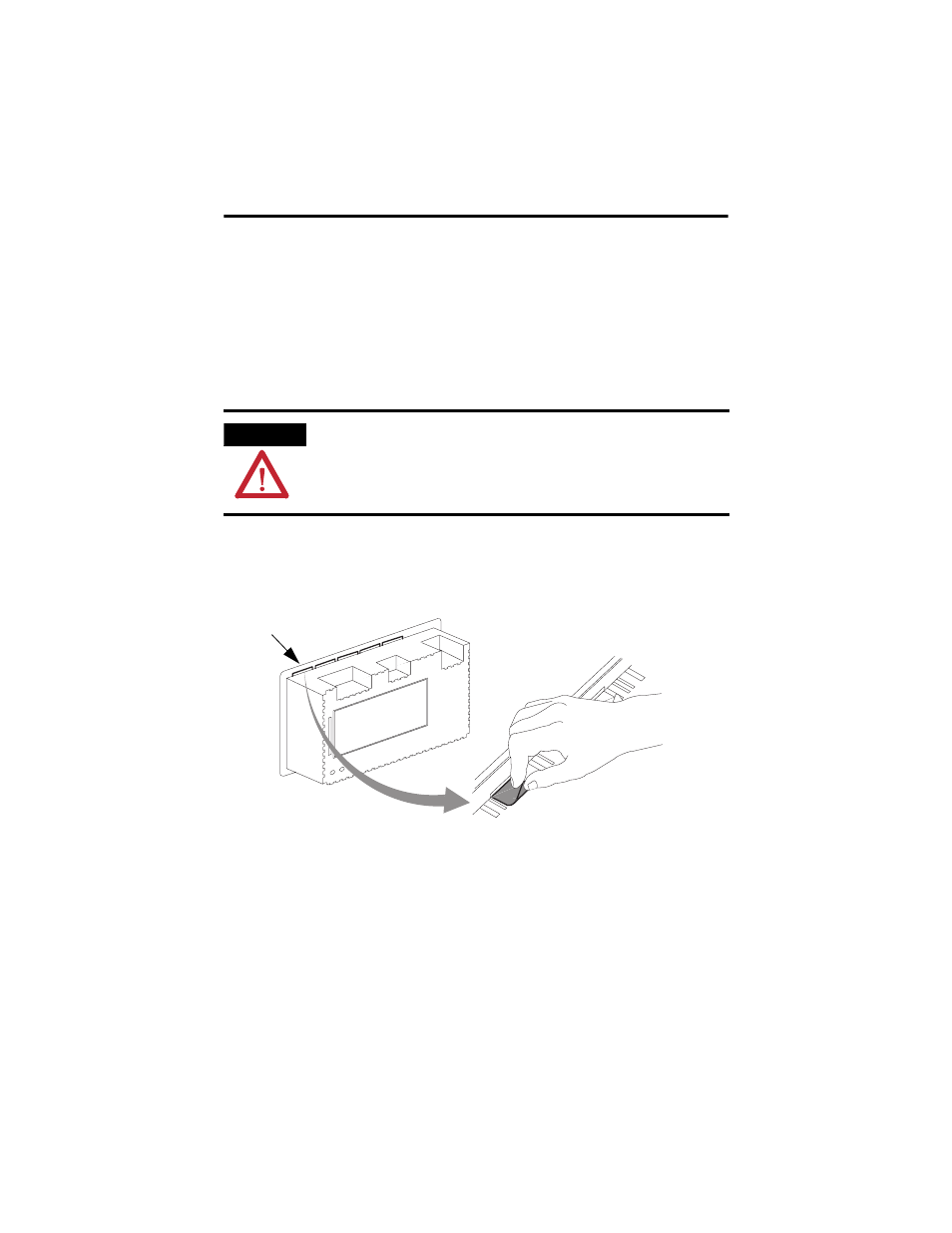

Fentes pour les
Inserts de Légendes
