Dielectric Strength (see Fig. 10 and 11)
The input and output voltages are floating and have no ohmic connection to ground.
Type and factory tests are conducted by the manufacturer. Field tests may be conducted in the
field using the appropriate test equipment which applies the voltage with a slow ramp (2s up and
2s down). Connect all input and output terminals together before the test is conducted.
When testing, set the cut-off current settings to the value in the table below.
A B
Type Test (60s) 500Vac 500Vac
Factory Test (5s) 500Vac 500Vac
Field Test (5s) 500Vac 500Vac
Cut-off current setting >2mA >2mA
Isolationsfestigkeit (siehe Bild 10 und 11)
Die Eingangs- und Ausgangsspannung hat keine ohmsche Verbindung zur Erde oder zum
Schutzleiter. Typ- und Stückprüfungen werden beim Hersteller durchgeführt. Wieder-
holungsprüfungen dürfen mittels geeigneten Prüfgenerators mit langsam (2s) ansteigenden und
abfallenden Spannungsrampen in der Anwendung erfolgen. Vor den Tests sind alle Ein- und
Ausgangspole miteinander zu verbinden. Während der Tests darf die Strom- Abschaltschwelle
nicht kleiner als der in der Liste angegebene Wert sein.
A B
Typprüfung (60s) 500Vac 500Vac
Stückprüfung (5s) 500Vac 500Vac
Wiederholungsprüfung (5s) 500Vac 500Vac
Strom- Abschaltschwelle >2mA >2mA
Input Voltage Alarm Contacts (only for 1606-XLERED)
Both input voltages are monitored individually. If one input voltage is too low or completely lost, it
will be indicated by an alarm relay contact. The corresponding green LED on the front of the unit
will go off in this case.
Contact is closed when the input voltage is above 21.5V (±0.5V)
Contact ratings: max.: 60Vdc 0.3A, 30Vdc 1A, 30Vac 0.5A, resistive load, min. current 1mA
Eingangsspannungs-Alarmkontakte (nur beim 1606-XLERED)
Beide Eingangsspannungen werden getrennt überwacht. Fällt eine Eingangsspannung aus, wird
dieser Zustand mittels eines Relaiskontaktes gemeldet. Die zugehörige grüne LED an der
Vorderseite des Gerätes erlischt in diesem Fall.
Kontakt ist geschlossen sobald die Eingangsspannung größer als 21.5V (±0.5V) ist.
Kontakt Belastbarkeit: max.: 60Vdc 0.3A, 30Vdc 1A, 30Vac 0.5A, (R-Last), min. Strom 1mA

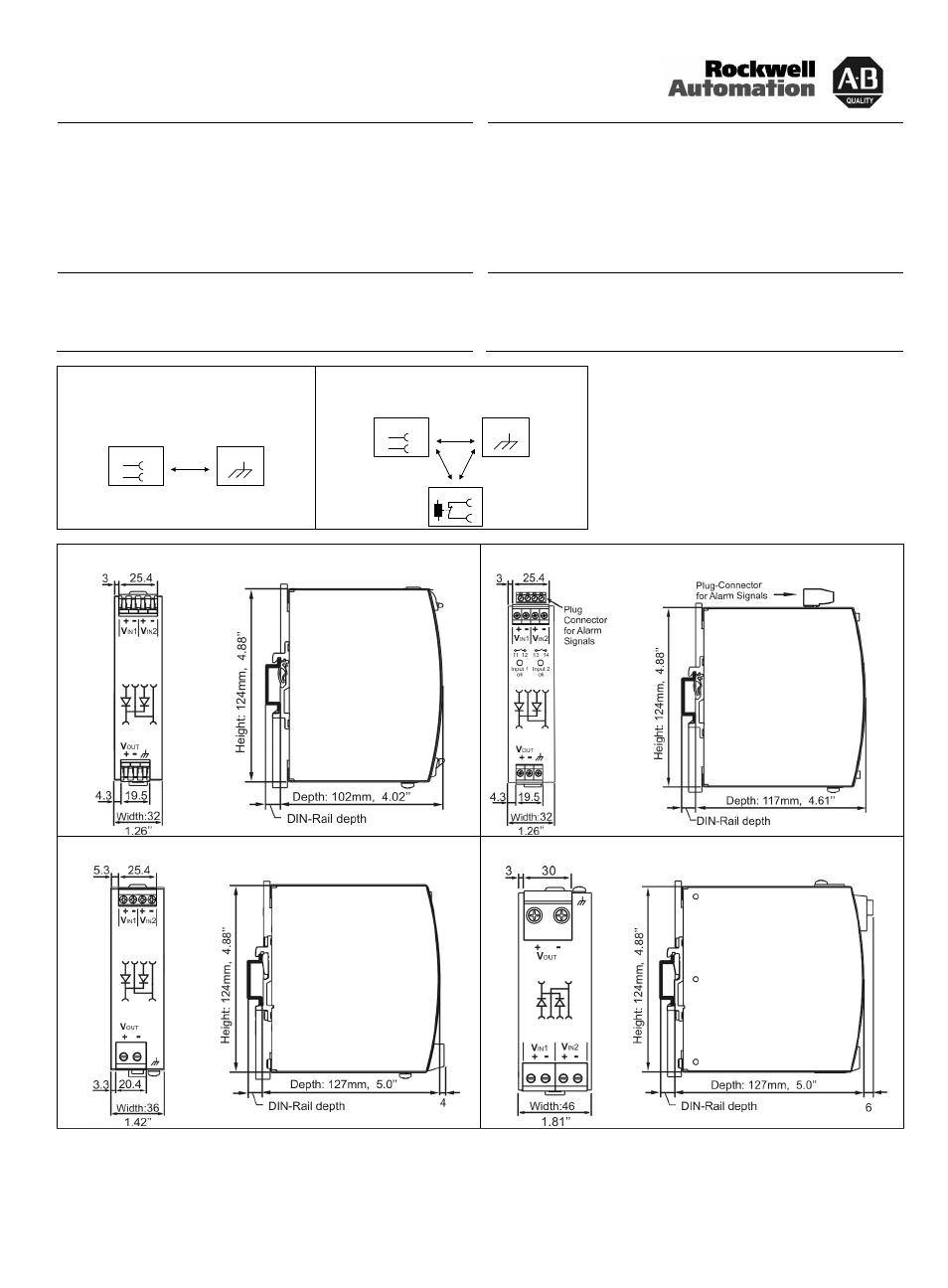

Fig. 10 / Bild 10
1606-XLSRED, 1606-XLSRED40, 1606-XLSRED80
Isolation / Isolation
Fig. 11 / Bild 11
1606-XLERED:
Isolation / Isolation
A
Chassis In- / Output
-
+
B
A
DC-ok
Chassis In- / Output
-
+
B
Fig. 12 / Bild 12
1606-XLSRED: Dimensions / Abmessungen (mm)
Fig. 13 / Bild 13
1606-XLERED: Dimensions / Abmessungen (mm)
Fig. 14 / Bild 14
1606-XLSRED40: Dimensions / Abmessungen (mm)
Fig. 15 / Bild 15
1606-XLSRED80: Dimensions / Abmessungen (mm)
