1606-XLSRED Decoupling Module Instruction Manual / Bedienungsanleitung Entkopplungsmodul
1606-XLERED Redundancy Module Instruction Manual / Bedienungsanleitung Redundanzmodul
Product Description
The reliability of the DC voltages can be increased by using redundant systems. To achieve
redundancy, one extra power supply must be installed in order to deliver the required current in
case one power supply in the system fails. Each individual power supply must be isolated from the
others with diodes or mosfets. Redundancy modules have such components included and are
equipped with two input and one output channels. They can be used to build 1+1 and N+1
redundant systems.
The 1606-XLSRED and 1606-XLERED are redundancy modules for currents up to 20A and utilize
diodes to isolate the two inputs. The 1606-XLERED has a monitoring circuitry included. LEDs and
relay contacts signal when one of the two input voltages is not in range due to a non-functioning or
disconnected power supply. The 1606-XLSRED has no monitoring circuitry included and is the
perfect fit when the power supply itself is already equipped with a DC-OK contact. The 1606-
XLSRED40 and 1606-XLSRED80 are high-current redundancy modules for currents up to 40A
and 80A. The novelty of these redundancy modules is the utilization of mosfets instead of diodes
for isolating the two input channels. This reduces the heat generation and the voltage drop
between input and output.
All redundancy modules do not require an additional auxiliary voltage and are self-sufficient even
in case of a short circuit across the output.
Gerätebeschreibung
Die Zuverlässigkeit von DC-Spannungen kann durch redundante Systeme erhöht werden. Um
eine Redundanz zu erreichen, muss ein zusätzliches Gerät in „Reserve“ installiert werden, das
dann den nötigen Laststrom zur Verfügung stellt, wenn ein Gerät im System ausfällt. Die
einzelnen Geräte müssen mittels Dioden oder Mosfets entkoppelt sein. Diese Bauteile sind in den
Redundanzmodulen integriert. Redundanzmodule haben zwei Eingänge und einen Ausgang und
können zum Aufbau von N+1 oder 1+1 redundanten Systemen verwendet werden.
Die 1606-XLSRED und 1606-XLERED Redundanzmodule sind für Ströme bis 20A geeignet und
verwenden Dioden zur Entkopplung. Das 1606-XLERED hat eine Überwachung der
Eingangsspannungen eingebaut. LEDs und Relaiskontakte melden, wenn eine der beiden
Eingangsspannungen unterhalb des zulässigen Bereiches ist. Das 1606-XLSRED hat keine
Überwachungsfunktion eingebaut und kann verwendet werden, wenn die Stromversorgung selbst
bereits mit einem DC-OK Signal ausgestattet ist. 1606-XLSRED40 und 1606-XLSRED80 sind
Redundanzmodule für 40A und 80A Ausgangsstrom. Das Novum dieser Module sind die Mosfets
anstelle von Dioden zur Entkopplung der beiden Eingänge. Damit werden die Wärmeentwicklung
und der Spannungsabfall zwischen Eingang und Ausgang deutlich reduziert.
Alle Redundanzmodule benötigen keine zusätzliche Hilfsspannung und versorgen sich selbst,
auch im Falle eines Kurzschlusses am Ausgang.
Technical Data
1)
Technische
Daten
1)
1606-XLSRED
1606-XLERED 1606-XLSRED40 1606-XLSRED80
Input Voltage
Eingangsspannung
nom.
DC 12-48V
±25%
DC 24-48V
±25%
DC 24-28V
±30%
DC 24-28V
±30%
Input Voltage Range
Eingangsspannungsbereich
-
9-60Vdc
18-60Vdc 16.8-36.4Vdc
16.8-36.4Vdc
Output Current
2)
Normal Mode Ausgangsstrom
2)
Normalbetrieb
nom.
20A
20A 40A
80A
Overload, Short-circuit
Überlast, Kurzschluss
max.
25A
3)
25A
3)
65A
3)
130A
3)
Input Current
2)
1+1 Redundancy Mode Eingangsstrom
2)
1+1 Redundanz Modus
nom.
2x 12.5A
2x 12.5A
2x 20A
2x 40A
N+1 Redundancy Mode
N+1 Redundanz Modus
nom.
2x 10A
2x 10A
2x 20A
2x 40A
Peak Input Current (per input) Eingangsspitzenstrom (pro Eingang)
max.
150A for 10ms
150A for 10ms
1000A for 1ms
1500A for 1ms
Reverse Current
4)
(per input) Rückwärtsstromstrom
4)
(pro Eingang)
max.
2mA
2mA 1mA
1mA
Decoupling Element
Entkopplungselement
-
Diode
Diode Mosfet
Mosfet
Voltage Drop
5)
(Input to Output) Spannungsabfall
5)
(Eingang zu Ausgang)
typ.
850mV
850mV 140mV
95mV
Power Losses
5)
at full load Verlustleistung
5)
bei Volllast
typ.
17W
18W 6.3W
8.3W
at no load
im Leerlauf
typ.
0W
1W
0.7W
0.7W
Low-Input-Voltage Alarm Contacts Eingangsspannungsüberwachungsrelais
-
no / nein
yes / ja
no / nein
no / nein
Alarm threshold level
(Alarm Meldeschwelle)
nom.
-
21.5V (±0.5V)
-
-
Operational Temperature Range Betriebstemperaturbereich
nom.
-40°C - +70°C
-40°C - +70°C
-40°C - +70°C
-40°C - +70°C
Output Derating
Ausgangsstromrücknahme
+60°C to +70°C
0.5A/°C
0.5A/°C
0A/°C
0A/°C
Storage Temperature Range
Lagertemperaturbereich
nom.
-40°C - +85°C
-40°C - +85°C
-40°C - +85°C
-40°C - +85°C
Humidity
6)
Feuchte
6)
IEC 60068-2-30
5 - 95% r.H.
5 - 95% r.H.
5 - 95% r.H.
5 - 95% r.H.
Vibration Schwingen
IEC 60068-2-6
2g
2g
2g
2g
Shock Schocken
IEC 60068-2-27 30g 6ms, 20g 11ms 30g 6ms, 20g 11ms 30g 6ms, 20g 11ms 30g 6ms, 20g 11ms
Degree of Pollution (non-conductive) Verschmutzungsgrad
(nicht leitend)
EN 50178 / IEC 62103
2
2
2
2
Degree of Protection
Schutzart
EN 60529
IP20
IP20
IP20
IP20
Class of Protection
Schutzklasse
IEC 61140
III
7)
III
7)
III
7)
III
7)
Over-Temperature Protection
Übertemperaturschutz
OTP
no / nein
no / nein
no / nein
no / nein
Reverse Input Polarity Protection Eingangsverpolschutz
-
yes / ja
yes / ja
yes / ja
yes / ja
Penetration Protection
Fremdkörper Eindringschutz
max.
3.5mm
3.5mm 3.5mm
3.5mm
Return Voltage Resistance
8)
Rückspeisefestigkeit
8)
max.
200Vdc
200Vdc 40Vdc
40Vdc
Isolation Against Housing
Isolationsfestigkeit gegen Gehäuse
min.
500Vac, 5MOhm
500Vac, 5MOhm
500Vac, 5MOhm
500Vac, 5MOhm
Quick-Connect Spring-Clamp Terminals Schnellanschluss Federkraftklemmen
-
yes / ja
no / nein
no / nein
no / nein
Screw Terminals
Schraubklemmen
-
yes / ja
no / nein
yes / ja
yes / ja
Dimensions
9)
(WxHxD) Abmessungen
9)
(BxHxT)
nom.
32x124x102mm
32x124x117mm 36x124x127mm
46x124x127mm
Weight Gewicht
max.
290g, 0.64lb
350g, 0.77lb
340g, 0.75lb
440g, 0.97lb
Approvals Zulassungen
-
10)
10)
10)
10)
1) All parameters are specified at 24Vdc input voltage, nominal output current, 25°C ambient
and after a 5 minutes run-in time unless otherwise noted.
2) 50% higher currents up to 5s are allowed.
1+1 and N+1 Redundancy modes are explained in figures 1 to 2.
3) Ensure that the continuous output current does not exceed this value. Check the short-circuit
current of power sources. If both power sources can deliver higher currents, use an
appropriate fuse on the output.
4) Over the entire temperature range.
5) At nominal output current and symmetrical input currents. See figure 6 to 8.
6) Do not energize while condensation is present.
7) PE (Ground) connection optional but not required.
8) Loads such as decelerating motors and inductors can feed voltage back to the output of the
redundancy module. The figure represents the maximum allowed feed back voltage.
9) Depth without DIN-rail and connection terminals.
10) See datasheet or markings on the unit.
1) Alle Werte gelten bei 24Vdc Eingangsspannung, Nennausgangsstrom, 25°C Umgebungs-
temperatur und nach einer Aufwärmzeit von 5 Minuten, wenn nichts anderes angegeben ist.
2) 50% höhere Ströme sind bis zu 5s erlaubt.
1+1 und N+1 Redundanzmodus sind in den Bildern 1 bis 2 erklärt.
3) Der Dauerausgangsstrom darf auch im Fehlerfall diesen Wert nicht überschreiten. Überprüfen
Sie auch den Ausgangsstrom bei Kurzschluss. Wenn beide Spannungsquellen zusammen
mehr Strom liefern können, ist eine geeignete Sicherung am Ausgang zu verwenden.
4) Über den gesamten Arbeitstemperaturbereich.
5) Bei Nennausgangsstrom und symmetrischen Eingangsströmen. Siehe auch Bilder 6 bis 8.
6) Nicht betreiben, solange das Gerät Kondensation aufweist.
7) PE Verbindung erlaubt, aber nicht erforderlich.
8) Bremsende Motoren oder Induktivitäten können Spannung zum Ausgang des
Redundanzmoduls rückspeisen. Der Wert gibt die max. zulässige Rückspeisespannung an.
9) Tiefe ohne DIN-Schiene und Anschlussklemmen.
10) Siehe Datenblatt oder Prüfzeichen auf dem Gerät.

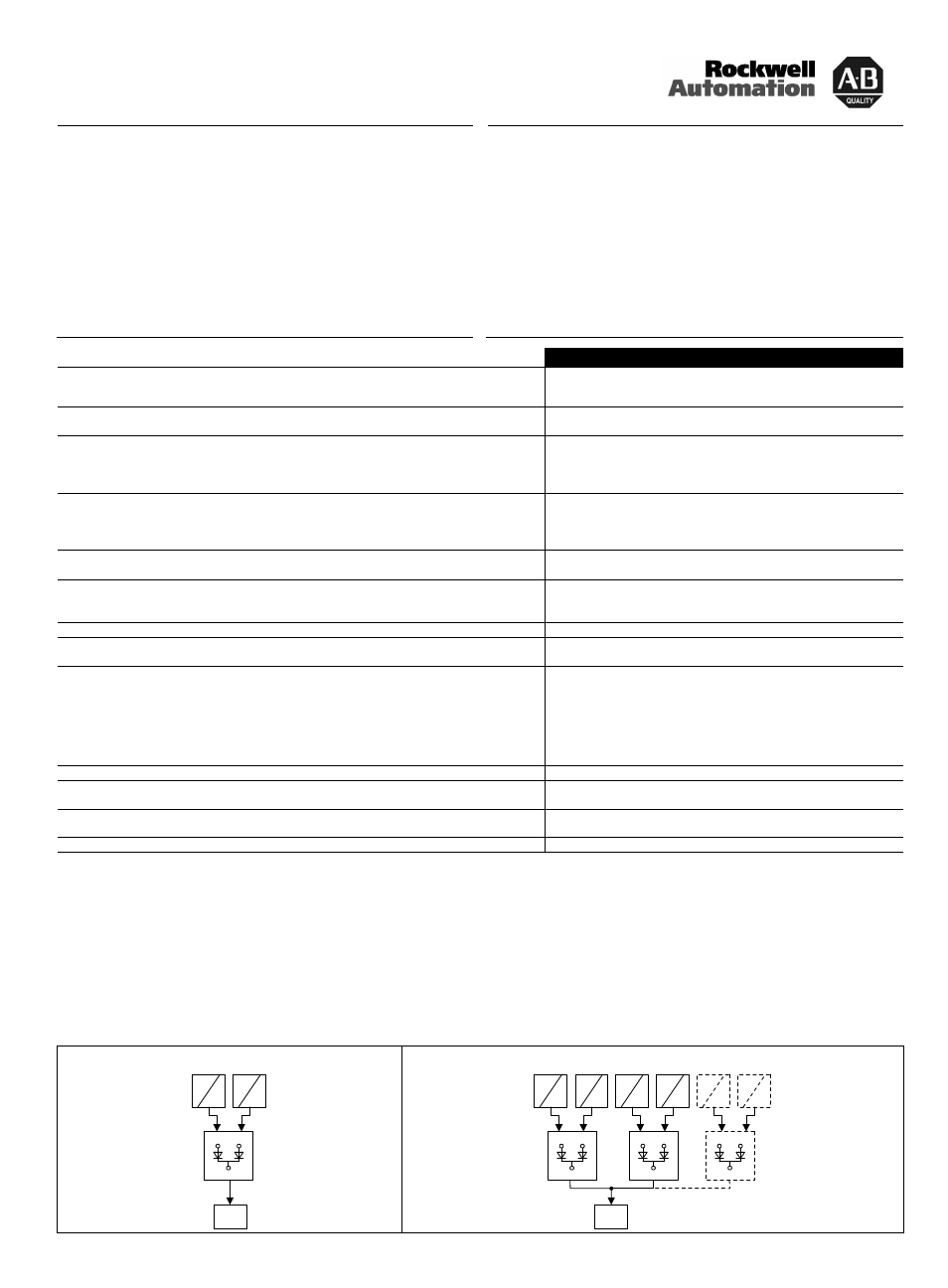

Fig. 1 / Bild 1
1+1 Redundancy / 1+1 Redundanz
Fig. 2 / Bild 2
N+1 Redundancy / N+1 Redundanz
AC
DC
AC
DC
Load
+
-
IN 1
OUT
IN 2
AC
DC
AC
DC
AC
DC
AC
DC
AC
DC
AC
DC
IN 1
OUT
IN 2
IN 1
OUT
IN 2
IN 1
OUT
IN 2
Load
+
-
