59

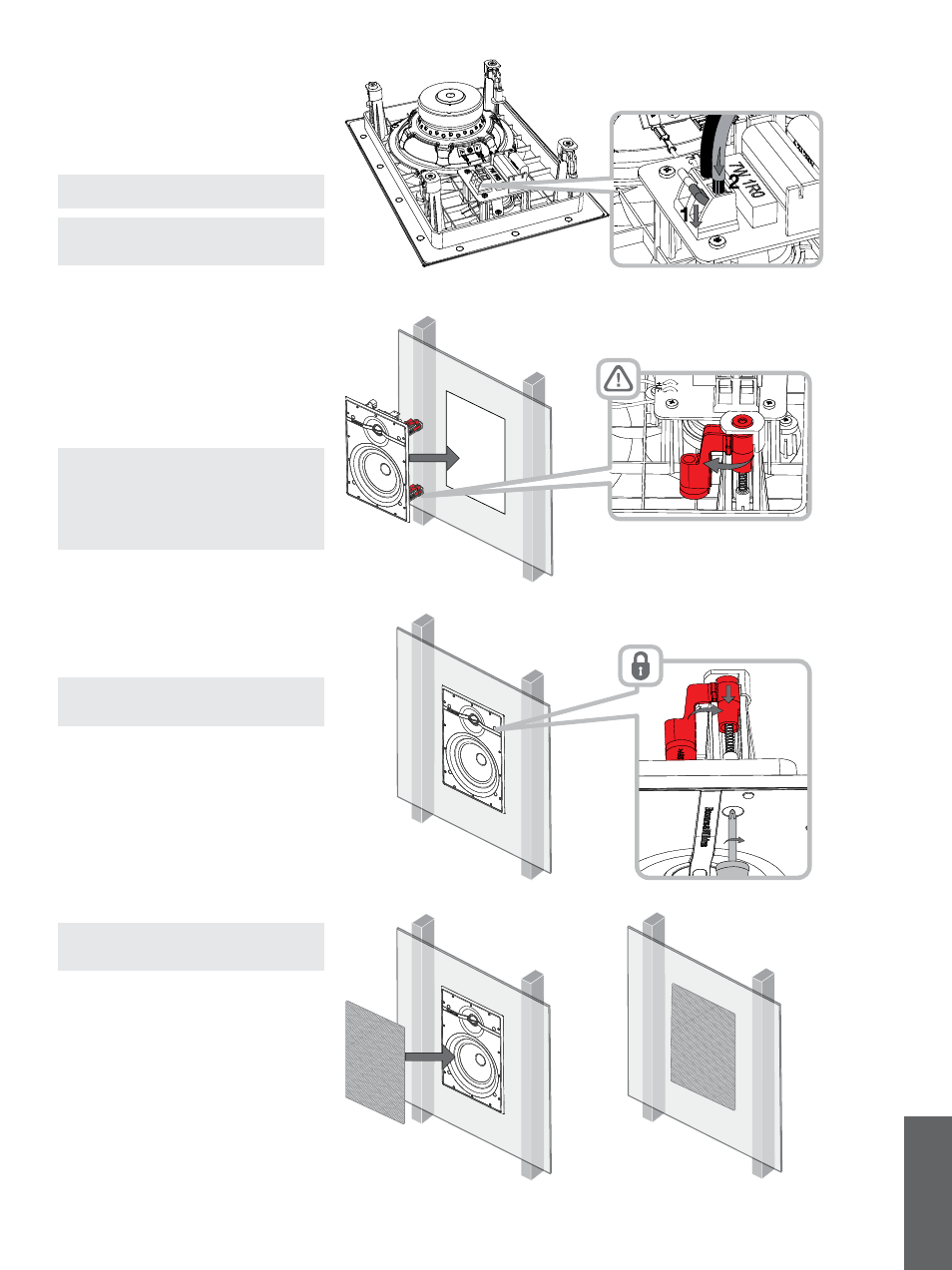

図3
ケーブルの接続
4. CWM3シリーズ・スピーカーの取り付け
CWM3シリーズ・スピーカーの取り付けは、以下の手順
で行なってください。
4.1 付属の開口部テンプレートを使用して、壁に切り
取り線を入れます。切り取り線と開口部寸法とが合って
いることを確認してください。適切な工具を使用して、切
り取り線に沿って壁に長方形の開口部を作ります。
注意: 開口部のすぐ内側にクランプが入る十分な空
間を確保してください。
注意: 壁で異音が発生する可能性を減らすため、ス
ピーカー用開口部の近くのスタッドとシートロック
の間に粘着性マスチック剤を塗るとよいでしょう。
4.2 壁の中に既にスピーカーケーブルがある場合は、
開口部から送り込んでください。スピーカーケーブル
がまだ取り付けられていない場合は、この段階で取り
付けます。ケーブルを壁の空洞部分に配線するために
は、上の階から作業を行なわなければならないことが
あります。
スピーカーに接続しやすいように、開口部から適切な
長さのケーブルを出しておきます。出しておくケーブル
が長すぎると壁の設置位置に戻した際に異音が発生
する原因になるので注意してください。適切な長さは約
1.0mです。
注意: スピーカーケーブルは、必ず高品質で抵抗
が少ないものを使用してください。抵抗が低いこ
とは、アンプからスピーカーまでのケーブルの長
さが5mを超える場合には特に重要です。スピー
カーケーブルについて、必要であれば、お近くの
Bowers＆Wilkins販売店までお問い合わせくだ
さい。
4.3 次に、スピーカーケーブルをクロスオーバーボー
ドにあるスプリング端子に接続します。スピーカーを正
しい極に接続するようにしてください。つまり、アンプの
プラス電極に接続したケーブルは、スピーカーの赤い
スプリング端子に、同様に、アンプのマイナス電極に接
続したケーブルは、スピーカーの黒いスプリング端子に
接続してください。ケーブルの接続については図3をご
覧ください。
注意: 既にアンプがケーブルに接続されている場合
は、バックボックスへの接続作業をしている間は電
源を切ってください。
4.4 スピーカーは、ケーブルを接続したら壁の開口部
には め込むことができます。開口部を通り抜けることが
できるように4つのクランプを内側に回転させ、次に、
スピーカーのフランジが壁と平らになるようにします。
接続ケーブルが何処にも引っかからないように注意し
てください。
スピーカーは、正面にあるクランプの覗き穴からプラス
のドライバーを指し込んで固定してください。その際、ド
ライバーでドライブ・ユニットに傷を付けないよう十分
に注意してください。ドライバーを各クランプのねじに順
番に当てて締めます。スピーカーに挿し込んで固定する
方法は図4をご覧ください。
注意: スピーカーの設置が終了した後に壁を塗装
する場合には、付属のペイントマスクをお使いくだ
さい。
4.5 ここでグリルを取り付けることができます。グリル
はマグネット式ですので、フレーム・フランジの溝に合わ
せ、カチッという音がすれば取り付け完了です。グリルの
はめ方は図5をご覧ください。
これでCWM3シリーズ・スピーカーの設置は完了です。
いつでもお使いいただけます。
図4
スピーカーの固定
図5
グリルの取り付け
