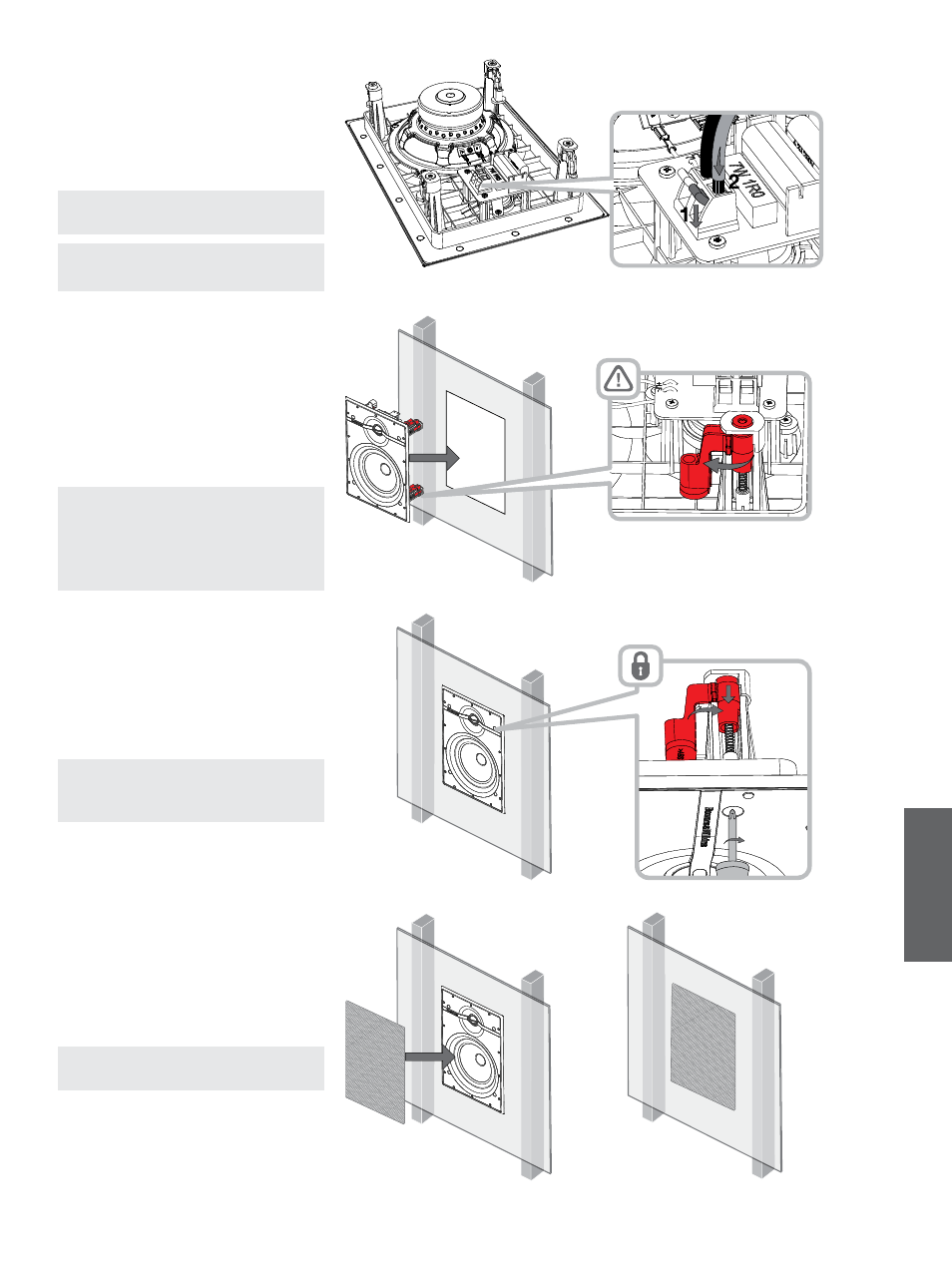

3. ábra
Kábel csatlakoztatás
4. A CWM3 sorozat hangfalainak
telepítése
Az alábbi fejezetek a CWM3 sorozat hangfalainak
telepítési folyamatát mutatják be:
4.1 A mellékelt kivágási méretsablon segítségével
rajzolja fel a falra a kivágási méreteket. Ellenőrizze
a méretek pontosságát. A vonalak mentén haladva,
egy alkalmas szerszámmal vágja ki a falból a nyílást.
Megjegyzés: Bizonyosodjon meg arról, hogy
a nyílásban elegendő hely legyen, a keret
kampóinak teljes kifordulásához.
Megjegyzés: A zörgő hangok kialakulásának
elkerülése érdekében, a nyílás körüli merevítő
oszlopokat és a gipszkarton falat ragassza össze.
4.2 Ha a hangsugárzó vezeték már be van húzva
a falba, egy szakaszon húzza ki a kivágott nyíláson.
Ha még nincs behúzva kábel a falba, azt lehetőleg
ebben a szakaszban tegye meg. Előfordulhat, hogy
hozzáférést kell biztosítania a padlón keresztül, hogy
irányítani lehessen a falban lévő kábeleket.
Hagyjon szabadon elegendő hangszóróvezetéket,
hogy azt a hangsugárzóhoz könnyen tudja
csatlakoztatni, de ne túl sokat, mert a feleslegesen
lógó vezeték, a beépítés után zizegő, zörgő
hangokat okozhat. Nagyjából 1m a bekötéshez
szükséges vezetékhossz.
Megjegyzés: Mindig jó minőségű, alacsony
ellenállású hangszórókábelt használjon. Az
alacsony ellenállás különösen fontos tényező, ha
az erősítő és a hangfalak bekötéséhez szükséges
vezetékhossz meghaladja az 5 métert. A helyi
Bowers & Wilkins márkakereskedője segíthet a
megfelelő hangsugárzó kábel kiválasztásában.
4.3 Most csatlakoztassa a hangszóró vezetéket a
rugós aljzatba, ami a keresztváltó mellett található
meg. Győződjön meg arról, hogy vezetéket a
polaritásnak megfelelően kötötte be. Ha a vezeték
egyik oldala az erősítő pozitív csatlakozójára
van kötve, akkor a hangsugárzó piros színű
aljzatába kell, hogy csatlakozzon. Hasonlóképpen,
ha a vezeték másik oldala az erősítő negatív
csatlakozójára van kötve, akkor a hangsugárzó
fekete színű aljzatába kell, hogy csatlakozzon.
A 3. ábra illusztrálja a bekötést.
Megjegyzés: Ha az erősítőbe már be van kötve
a hangszóró vezeték, kapcsolja azt ki és csak
ezután csatlakoztassa a hangsugárzóhoz a
kábelt.
4.4 A csatlakoztatott hangsugárzót most már
behelyezheti a kivágott nyílásba. Győződjön meg
arról, hogy a négy kampó, be van hajtva, ellenkező
esetben nem tudja behelyezni a hangsugárzót
a nyílásba. Ezután helyezze be a hangsugárzót,
úgy hogy a pereme szorosan illeszkedjen a fal
síkjához. Ügyeljen arra, hogy nehogy begyűrődjön a
hangszóróvezeték.
A kampók behajtásához Phillips végződésű
csavarhúzót használjon. Különösen ügyeljen arra,
hogy a csavarhúzóval ne sértse meg a hangszórókat.
Ezután mindegyik kampót szorosan húzza meg. A
4. ábra illusztrálja a hangsugárzó behelyezését és
rögzítését.
Megjegyzés: Ha a fal a hangsugárzó beépítése
után kerül lefestésre, használja a mellékelt festő
maszkot.
4.5 A hangfal takaró rács most már felhelyezhető
a front panelra. A rács mágnesesen kapcsolódik a
hangfalhoz, így egyszerűen csak a keret pereméhez
kell illeszteni a rácsot, és az automatikusan rögzül.
Az 5. ábra mutatja be az rács felhelyezését.
A CWM3 sorozatú hangsugárzó készen áll a
használatra.
4. ábra
A hangsugárzó rögzítése
5. ábra
A rács felhelyezése
